Замена передних кнопок HTC Wizard 200

Чтобы открыть доступ к аккумулятору, снимите внешний корпус ногтем.

Извлеките аккумулятор, потянув за черную язычок.

Вставьте плоский конец лопатки в два выреза на задней крышке камеры и подденьте их вверх.

Проведите лопаткой по краям крышки камеры, пока она не отвалится.

Отвинтите четыре винта длиной 6 мм отверткой Torx T5.

Один из винтов находится под наклейкой «void».

Вставьте плоский конец инструмента iFixit для открытия между боковой и внутренней крышками, чтобы создать зазор.

Проведите инструментом по краям, пока все защелки не освободятся.

Когда все защелки откроются, снимите внутреннюю панель с телефона.

Используйте лопатку, чтобы поддеть камеру и снять её.

С помощью пинцета отогните фиксатор разъема от материнской платы.

Отсоедините гибкое соединение, вытащив его из-под фиксатора разъема.

Сдвиньте клавиатуру в открытое положение.

Подденьте материнскую плату лопаткой и извлеките её из корпуса.

Откройте нижнюю сторону материнской платы вручную.

Отсоедините гибкое соединение от материнской платы.

Внимание: Слишком быстрое отсоединение может повредить разъем и кабели.

Отвинтите четыре винта длиной 5 мм отверткой Torx T5.

Снимите слайдер клавиатуры с основного корпуса.

Отверткой Torx T5 отвинтите четыре винта длиной 5 мм, которые крепят заднюю часть корпуса экрана.

Вставьте пластиковый инструмент для вскрытия между передней и задней панелями и подденьте, чтобы получить доступ к экрану.

Когда задняя панель станет подвижной, снимите её с передней панели.

Гибкое соединение выскочит.

Устройство повернуто на 90 градусов против часовой стрелки.

Снимите желтую антистатическую ленту.

Открутите два винта Phillips #0 длиной 3 мм в нижней части устройства, которые закрепляют жесткую гибкую плату к панели экрана.

Устройство повернуто на 180 градусов по часовой стрелке.

Открутите два винта Phillips #0 длиной 3 мм в верхней части устройства, которые закрепляют жесткую гибкую плату к панели экрана.

Устройство повернуто на 90 градусов против часовой стрелки.

Отогните гибкое соединение и используйте пинцет, чтобы отсоединить его.

Теперь, когда жесткая гибкая плата отсоединена, снимите её с экрана.

Просто вытяните ослабленный экран.

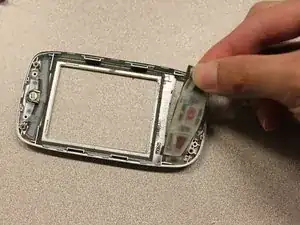

Вытяните переднюю панель с кнопками.
