Замена приёмника HTC Wizard 200

Чтобы открыть доступ к аккумулятору, снимите внешнюю крышку ногтем.

Снимите аккумулятор, потянув за чёрную петлю.

Вставьте плоский конец лопатки в два выреза на задней части крышки камеры и подденьте их вверх.

Проведите лопаткой по краям крышки камеры, пока она не снимется.

Удалите четыре винта 6 мм с помощью отвертки Torx T5.

Один из винтов находится под наклейкой "void".

Вставьте плоский конец инструмента для открытия iFixit между боковой и внутренней крышками, чтобы создать зазор.

Проведите инструментом по краям, пока все фиксаторы не освободятся.

Когда все фиксаторы открыты, снимите внутреннюю панель с телефона.

Используйте лопатку, чтобы поддеть и снять камеру.

Используя пинцет, отведите защелку разъёма от материнской платы.

Отсоедините гибкое соединение, выведя его из-под защёлки разъёма.

Выдвиньте клавиатуру в открытое положение.

Поднимите материнскую плату из корпуса с помощью лопатки.

Откройте доступ к нижней стороне материнской платы руками.

Снимите гибкое соединение с материнской платы.

Внимание: слишком быстрое снятие соединения может повредить разъём и кабели.

Удалите четыре винта 5 мм с помощью отвертки Torx T5.

Снимите ползунок клавиатуры с основного корпуса.

С помощью отвертки Torx T5 отвинтите четыре винта 5 мм, крепящие заднюю часть корпуса экрана.

Вставьте пластикoвый инструмент для открытия между передней и задней панелями и подденьте, чтобы добраться до экрана.

Когда задняя панель ослабнет, снимите её с передней панели.

Гибкое соединение выскочит.

Устройство повернуто на 90° против часовой стрелки.

Снимите жёлтую антистатическую ленту.

Открутите два винта 3 мм Phillips #0 в нижней части устройства, которые крепят жёсткую гибкую плату к панели экрана.

Устройство повернуто на 180° по часовой стрелке.

Открутите два винта 3 мм Phillips #0 в верхней части устройства, которые крепят жёсткую гибкую плату к панели экрана.

Устройство повернуто на 90° против часовой стрелки.

Отогните гибкое соединение и используйте пинцет для отсоединения.

Теперь, когда жёсткая гибкая плата ослаблена, снимите её с экрана.

Просто выньте свободный экран.

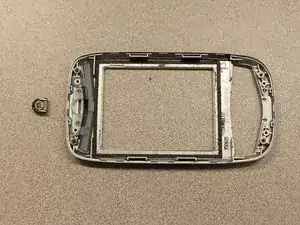

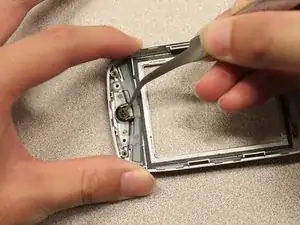

Используйте пинцет, чтобы вынуть приёмник.
