Замена крышки экрана HTC Wizard 200

Чтобы открыть доступ к аккумулятору, снимите внешнюю крышку ногтем.

Извлеките аккумулятор, потянув за черную язычок.

Вставьте плоский конец лопатки в два выреза на задней стороне крышки камеры и подденьте их вверх.

Проведите лопаткой по краям крышки камеры, пока она не отойдет.

Удалите четыре винта 6 мм с помощью отвертки Torx T5.

Один из винтов находится под наклейкой «void».

Вставьте плоский конец инструмента для открытия iFixit между боковой и внутренней крышками, чтобы создать зазор.

Проводите инструментом по краям, пока все защелки не отпустят.

Когда все защелки открыты, снимите внутреннюю панель с телефона.

С помощью лопатки подденьте модуль камеры и снимите его.

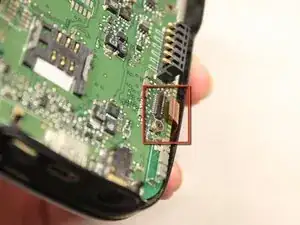

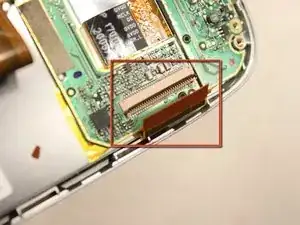

Пинцетом отогните защелку разъема от платы.

Отсоедините гибкое соединение, сняв его из-под защелки разъема.

Сдвиньте клавиатуру в открытое положение.

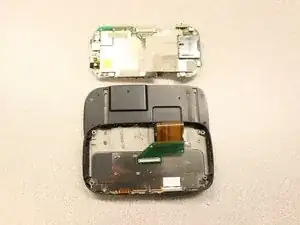

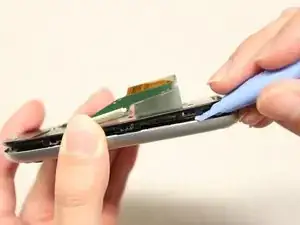

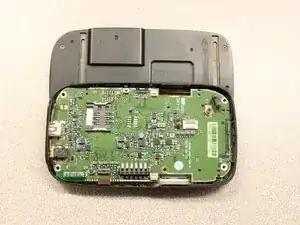

Подденьте плату управления лопаткой и выньте её из корпуса.

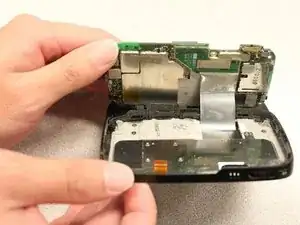

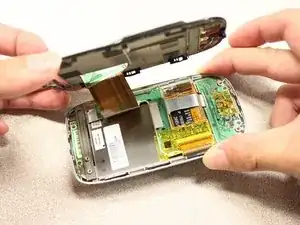

Откройте нижнюю сторону платы руками.

Снимите гибкое соединение с платы управления.

Внимание: Слишком быстрое снятие соединения может повредить разъем и кабели.

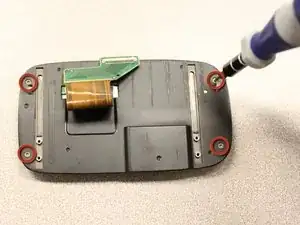

Удалите четыре винта 5 мм с помощью отвертки Torx T5.

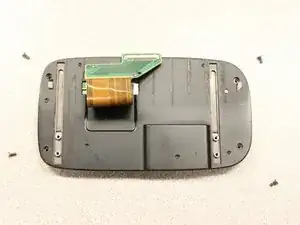

Снимите ползунок клавиатуры с основного корпуса.

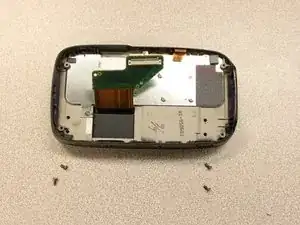

С помощью отвертки Torx T5 открутите четыре винта 5 мм, фиксирующие заднюю часть корпуса экрана.

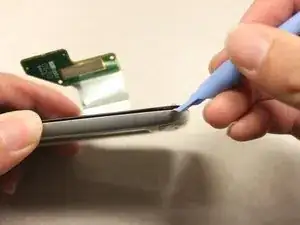

Вставьте пластиковый инструмент для вскрытия между передней и задней панелями и подденьте, чтобы получить доступ к экрану.

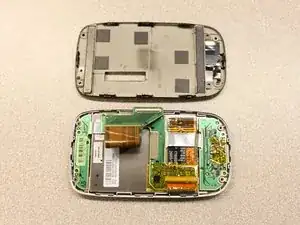

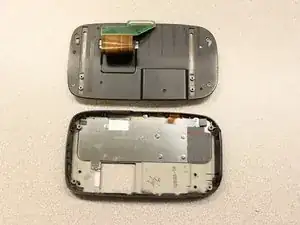

Как только задняя панель ослабнет, снимите её с передней панели.

Гибкое соединение отстегнется.

Устройство повернуто на 90° против часовой стрелки.

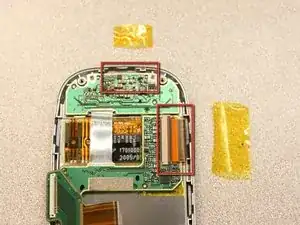

Снимите желтую антистатическую ленту.

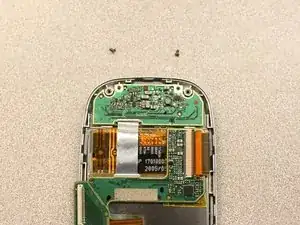

Открутите два винта Philips #0 длиной 3 мм снизу устройства, которые фиксируют жесткую гибкую плату к панели экрана.

Устройство повернуто на 180° по часовой стрелке.

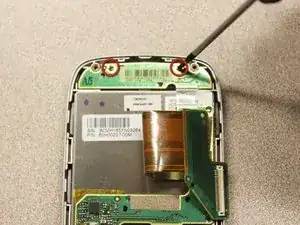

Открутите два винта Philips #0 длиной 3 мм сверху устройства, которые фиксируют жесткую гибкую плату к панели экрана.

Устройство повернуто на 90° против часовой стрелки.

Отогните гибкое соединение и используйте пинцет, чтобы отсоединить его.

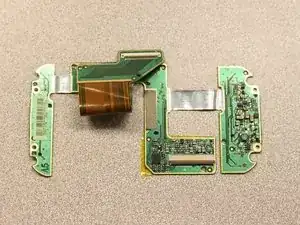

Теперь, когда жесткая гибкая плата ослаблена, снимите её с экрана.
