Замена экрана HTC Wizard 100

Выключите телефон.

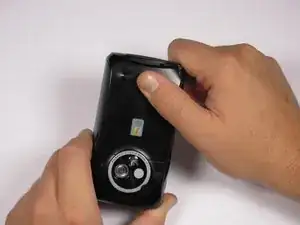

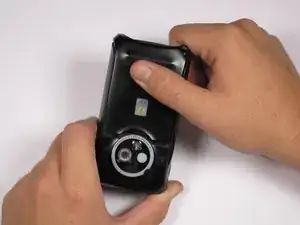

Используйте большой палец, чтобы аккуратно нажать вниз и от камеры, чтобы снять крышку аккумулятора.

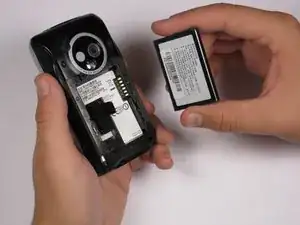

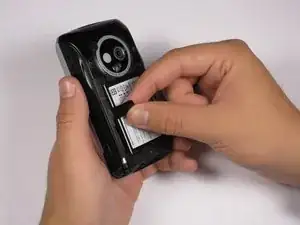

Потяните за пластиковую язычок, чтобы освободить аккумулятор.

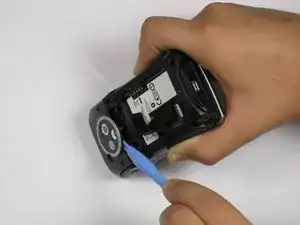

Используйте пластиковый инструмент для вскрытия, чтобы снять крышку камеры.

Работайте по углам, чтобы не сломать пластиковые защёлки, удерживающие крышку камеры.

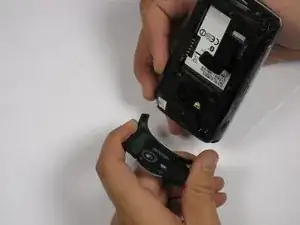

Поднимите крышку камеры и снимите её с телефона.

Извлеките стилус из телефона.

Снимите четыре винта 5.5 мм с помощью отвёртки Torx T6.

Один из винтов может быть под наклейкой, что приведёт к аннулированию гарантии.

Будьте осторожны! Не вставляйте лопатку между клавиатурой и экраном. Это может отломать клавиатуру от телефона.

Если в телефоне есть карта памяти, желательно вынуть её перед выполнением этого шага.

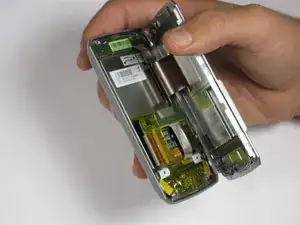

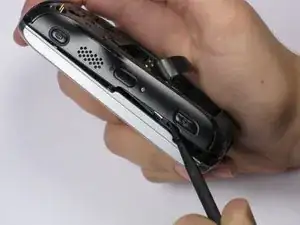

Вставьте лопатку в нижний угол, как показано на картинке. Аккуратно сдвигайте лопатку снизу вверх, как показано на второй фотографии.

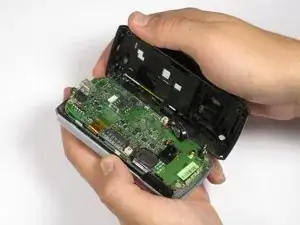

Полностью снимите заднюю панель.

Динамики могут висеть и быть незафиксированными.

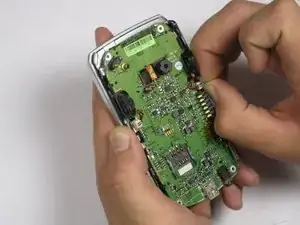

Сожмите разъём динамика большим и указательным пальцем и аккуратно потяните вверх.

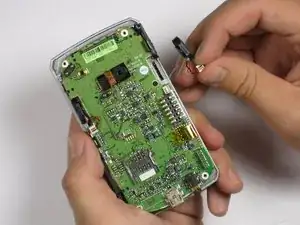

Повторите для второго динамика.

Найдите камеру и подденьте её пластиковой лопаткой или лопаткой для вскрытия.

Удалите чёрный винт 3.4 мм с помощью крестовой отвёртки Phillips #000.

Снимите пластиковую ленту, чтобы открыть разъём.

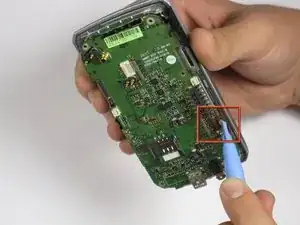

Используйте палец или пластиковый инструмент для вскрытия, чтобы откинуть разъём и отсоединить кабель.

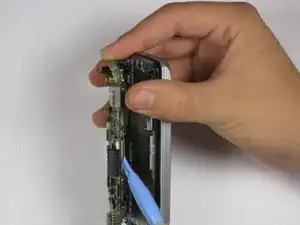

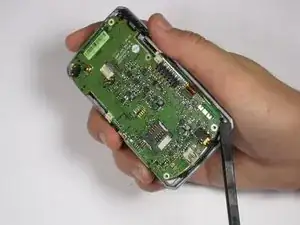

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять материнскую плату по одному углу за раз.

Поднимайте материнскую плату медленно от клавиатуры, так как к нижней части платы прикреплён кабель.

Если материнская плата не снимается легко, приподнимите одну сторону платы, чтобы увидеть прикреплённый кабель. Затем используйте пластиковый инструмент для отсоединения кабеля от платы.

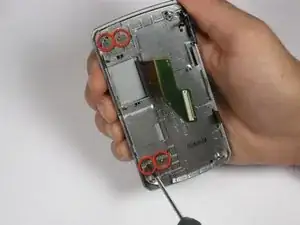

С помощью крестовой отвёртки Phillips #000 снимите четыре винта 3.3 мм.

Аккуратно поднимите клавиатуру от пластиковой панели, пропуская ленточный кабель через отверстие в пластиковой панели.

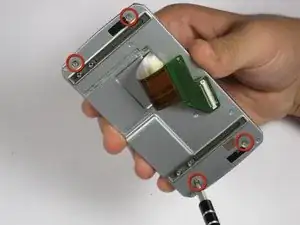

Используйте крестовую отвёртку Phillips #000, чтобы снять четыре винта 3.8 мм с задней стороны экрана.

Вставьте лопатку между панелью и корпусом.

Аккуратно подденьте панель, поворачивая или покачивая лопатку взад-вперёд.

Снимите панель, пропуская ленточный кабель через отверстие.

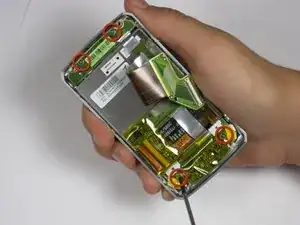

Снимите четыре винта 2.9 мм с помощью крестовой отвёртки Phillips #000.

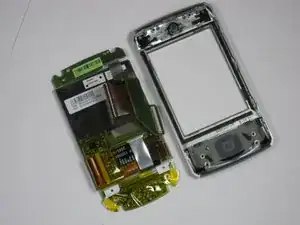

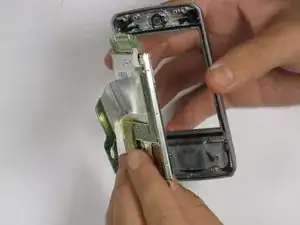

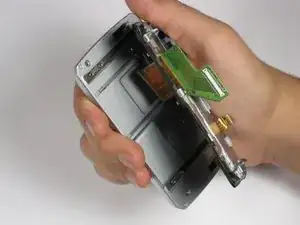

Используйте пальцы, чтобы отделить узел экрана от передней панели.

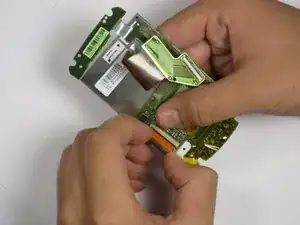

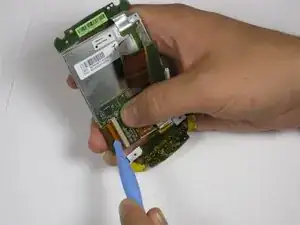

Вставьте лопатку между зелёной панелью и самим экраном.

Осторожно покачивайте лопатку, чтобы разделить их.

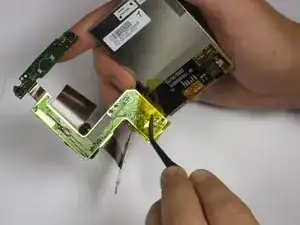

Снимите ленту.

Найдите соединительный ленточный кабель.

Используя лопатку или большой и указательный пальцы, откиньте фиксатор вверх и отсоедините ленточный кабель.

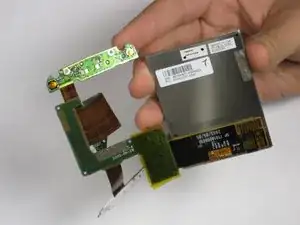

Снимите панель с экрана.
