Замена ЖК-дисплея Motorola Krzr K1m
В данном руководстве описаны шаги по разборке сломанного или треснувшего ЖК-дисплея (жидкокристаллического дисплея) сотового телефона Motorola K1m. Также приведены инструкции по замене неисправного ЖК-дисплея на новый и исправный. После выполнения этого руководства у вас будет новый рабочий ЖК-дисплей.
Шаг 1
Начните с удаления декоративной рамки вокруг передней панели.
Будьте предельно осторожны при работе с рамкой. Она очень хрупкая — аккуратно выполняйте следующий шаг.

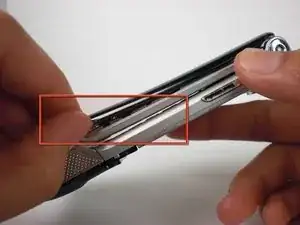

Пальцами или лопаткой подденьте рамку снизу. Начните прикладывать усилие, чтобы отсоединить рамку.
Будьте терпеливы при отсоединении рамки. Лента, крепящая рамку к телефону, очень прочная. Продолжайте аккуратно работать — и в итоге рамка отойдёт.
Снимите декоративную рамку.
Шаг 2

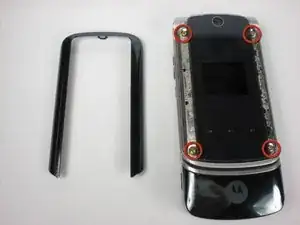

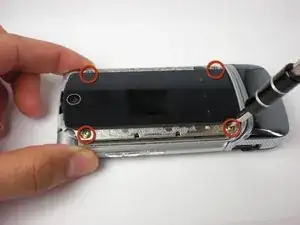

После снятия рамки вы увидите четыре золотистых винта по углам телефона. Используя отвёртку Torx T5, выкрутите винты.
Шаг 3

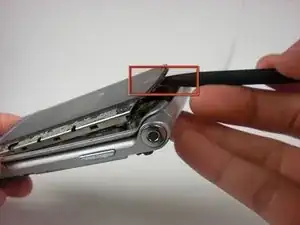

Осторожно вставьте лопатку по краю телефона и поднимите переднюю панель.
Чувствительные к нажатию кнопки и плата микросхем/ЖК-дисплей (зелёная) могут остаться приклеенными к передней панели.
Осторожно удерживайте зелёную плату, пока отделяете переднюю панель.
Снимите переднюю панель.
Шаг 4

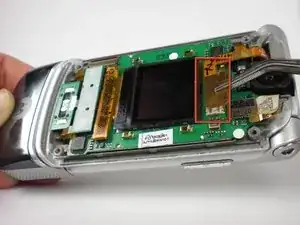

Осторожно пальцами или пинцетом отделяйте оранжевый гибкий кабель от разъёма, к которому он подключён.

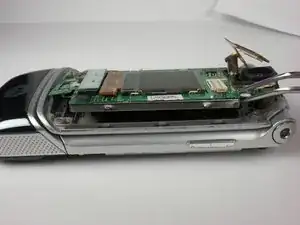

Осторожно извлеките зелёную плату/ЖК-дисплей (жидкокристаллический дисплей) из телефона.

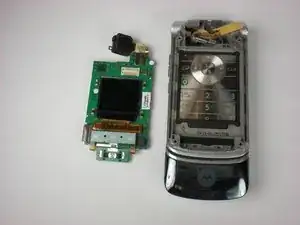

Замените плату/ЖК-дисплей на новую.
Чтобы собрать телефон, выполните шаги в обратном порядке.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
