Замена клавиатуры Motorola i90c
Сегодня мы покажем пошаговую инструкцию по установке новой клавиатуры.
Шаг 1
Сдвиньте выемку вниз, одновременно потянув заднюю крышку на себя, чтобы снять её.
Шаг 2
Заведите пальцы снизу и потяните батарею вверх.
Поднимите батарею и извлеките её.
Шаг 3
Открутите антенну, вращая против часовой стрелки.
Снимите алюминиевую крышку.
Шаг 4
Открутите три показанных винта.
Поднимите правую часть логотипа Nextel.
Выкрутите винт, расположенный под ней.
Шаг 5
Слишком сильное давление при снятии крышки может повредить ленточный кабель, действуйте аккуратно.
Осторожно приподнимите заднюю крышку и снимите её.
Шаг 6
Найдите соединение между разъёмом наушников и логической платой.
Осторожно и медленно начните разъединять эти две части.
Шаг 7
Приподнимите первую логическую плату с остальной части устройства.
Шаг 8

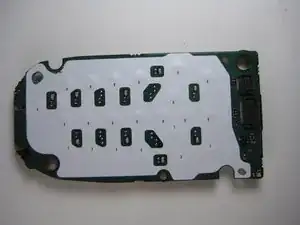

Осторожно приподнимите вторую логическую плату от остальной части устройства.
НЕ пытайтесь вытащить плату резким движением, это может повредить ленточный кабель!
Шаг 9
Используя пинцет, осторожно отсоедините показанный разъём.
Шаг 10

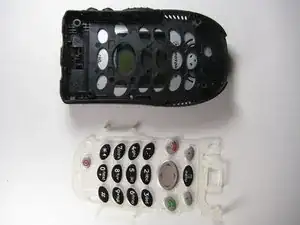

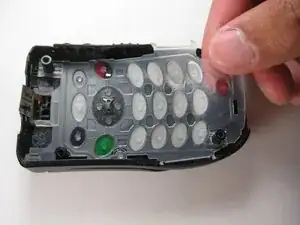

Извлеките клавиши клавиатуры с передней панели телефона.
Заключение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
