Замена порта зарядки Motorola MC5590

Нажмите кнопку освобождения аккумулятора.

Выньте аккумулятор.

Снимите два резиновых заглушки на верхней части устройства, подтолкнув их вверх и вытащив из телефона.

Удалите четыре винта Phillips #0 длиной 1 см на верхней и нижней части телефона.

Используйте пластиковый инструмент для вскрытия, чтобы снять крышку клавиатуры, поддев по периметру.

Удалите восемь винтов Phillips #00 длиной 4 мм с крышки клавиатуры.

Снимите крышку клавиатуры.

Используйте лопатку, чтобы поднять фиксирующую планку на разъеме ленточного кабеля клавиатуры ZIF.

Выньте ленточный кабель из разъема.

Используйте лопатку, чтобы поднять фиксирующую планку на разъеме ленточного кабеля дисплея ZIF.

Снимите клавиатуру с устройства.

Осторожно поднимите и снимите черные резиновые вкладки.

С помощью пальца или лопатки вытолкните материнскую плату снизу.

Удалите три винта Phillips #00 с материнской платы:

Два винта длиной 3 мм.

Один винт длиной 1 мм.

Отключите динамик от материнской платы.

Удалите винты Phillips #00 длиной 3 мм с крышки гибкого кабеля и антенны.

Снимите антенну.

Снимите крышку гибкого кабеля.

Удалите пять винтов Phillips #00 длиной 3 мм с материнской платы.

Снимите ленточный кабель сканера, потянув прямо вверх и вынув его.

Откиньте материнскую плату и ЖК-экран.

Откройте разъем ЖК и снимите кабель.

Разделите ЖК-экран и его металлический кронштейн.

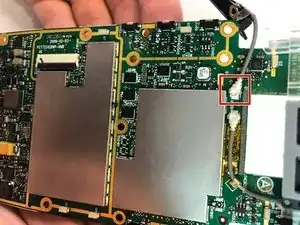

Снимите разъем антенны (красная рамка).

Это защелкивающийся разъем, который можно снять, аккуратно потянув прямо вверх от материнской платы.

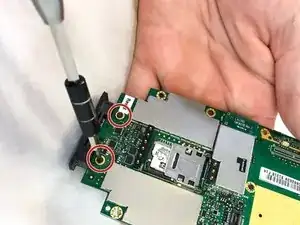

Удалите 2 винта (длиной 3 мм) в нижней части материнской платы, используя отвертку с битой PH00.

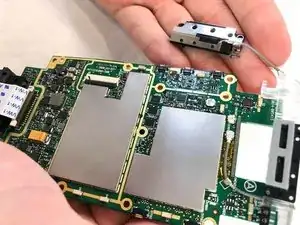

Отключите порт зарядки от остальной части устройства.
