Демонтаж логической платы Motorola i90c
В данном руководстве подробно описывается процесс снятия логической платы.
Шаг 1

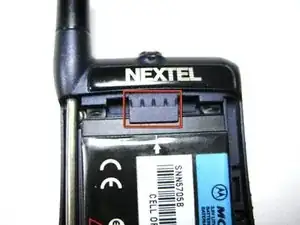

Сдвиньте выемку вниз, одновременно потянув заднюю крышку на себя, чтобы снять её.
Шаг 2

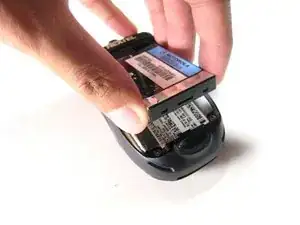

Используйте пальцы, чтобы снизу подтолкнуть аккумулятор вверх.

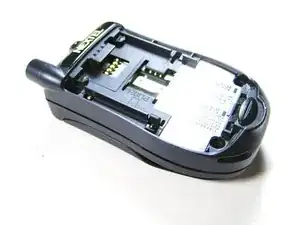

Поднимите аккумулятор и извлеките его.
Шаг 3

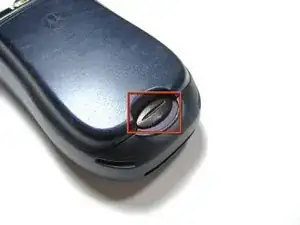

Открутите антенну, вращая против часовой стрелки.

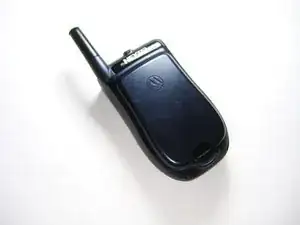

Снимите алюминиевую крышку.
Шаг 4

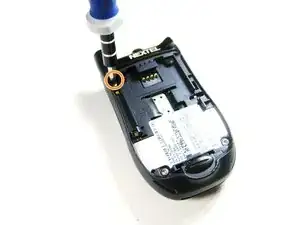

Открутите три показанных винта.

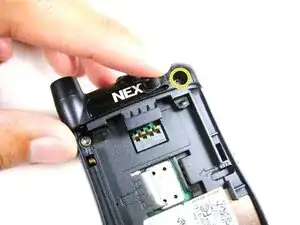

Приподнимите правую часть логотипа Nextel.
Выкрутите находящийся под ней винт.
Шаг 5
Принудительное снятие крышки может повредить ленточный кабель, поэтому действуйте осторожно.

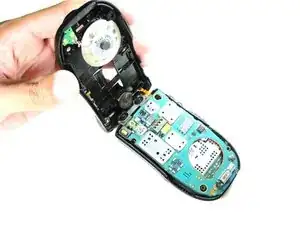

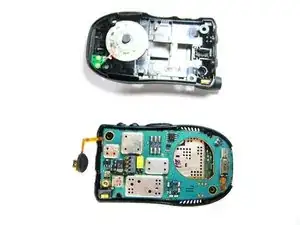

Осторожно снимите заднюю крышку.
Шаг 6

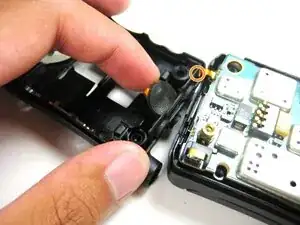

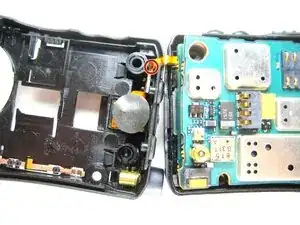

Найдите соединение между разъёмом наушников и логической платой.
Начинайте разъединять две части медленно и аккуратно.
Шаг 7

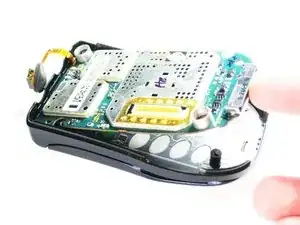

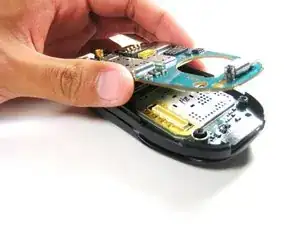

Приподнимите первую логическую плату от остальной части устройства.
Шаг 8

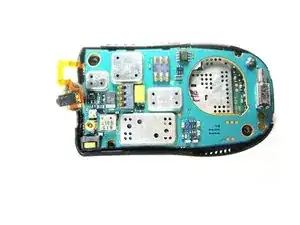

Осторожно поднимите вторую логическую плату от остальной части устройства.
НЕ прикладывайте усилие, чтобы снять плату резко, так как это может повредить ленточный кабель!
Шаг 9

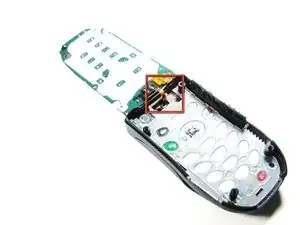

Используя пинцет, аккуратно отсоедините показанный разъём.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
