Замена гибкого шлейфа Motorola Krzr K1m

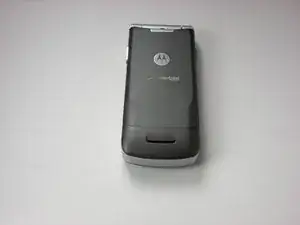

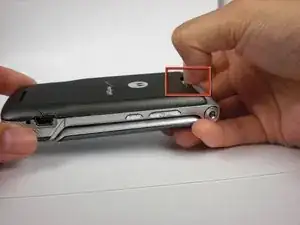

Нажмите на серебряную защёлку, расположенную в верхней центральной части задней панели телефона Motorola K1m.

Продолжая нажимать на серебряную защёлку, сдвиньте заднюю крышку в сторону защёлки.

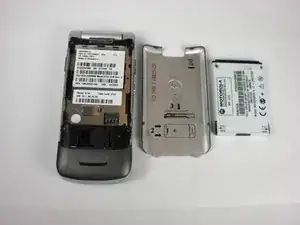

Снимите заднюю крышку.

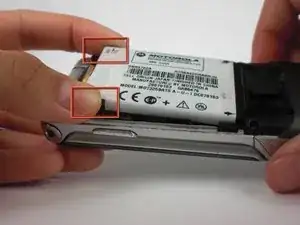

Снимите батарею, потянув её за верхние углы, помеченные «Pull Here», расположенные по обе стороны верхней части батареи.

Замените старую батарею на новую.

Для сборки выполните все шаги по снятию батареи в обратном порядке.

Снимите батарею пальцами, потянув её за верхние углы, помеченные «Pull Here», расположенные слева и справа в верхней части батареи.

Снимите батарею.

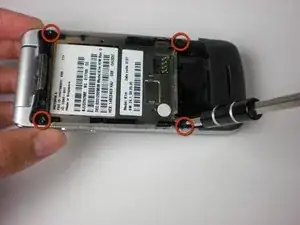

Чтобы начать отсоединение посадочного места батареи, отвинтите 4 чёрных винта в каждом углу телефона отверткой Torx T5.

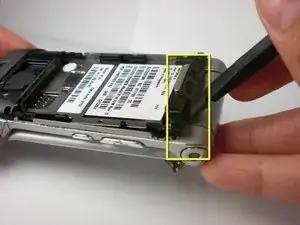

Поднимите посадочное место батареи в месте расположения шарниров. Аккуратно вставьте отвертку Torx T5 между посадочным местом батареи и задней пластиной батарейного отсека. (Смотрите изображение для определения расположения шарниров)

Снимите посадочное место батареи, приподняв его лопаткой.

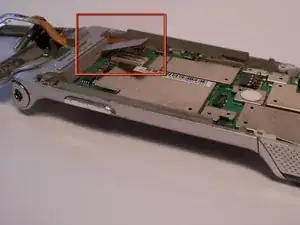

Чтобы снять плату, сначала отсоедините гибкий шлейф от логической платы пинцетом.

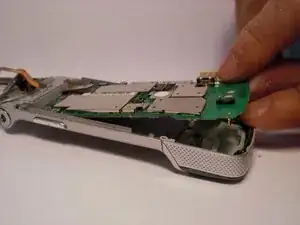

Поднимите логическую плату за нижнюю крышку пальцами.

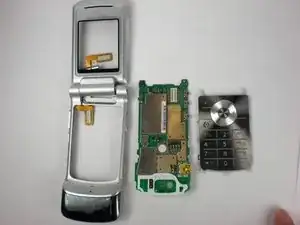

Снимите логическую плату.

Аккуратно отщёлкните клавиатуру пальцами.

После снятия клавиатуры выполните все шаги в обратном порядке, чтобы заменить старую клавиатуру на новую.

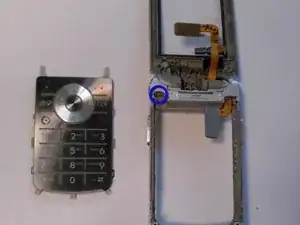

Удалите небольшой серебристый винт, расположенный в верхней части задней панели телефона.

Затем извлеките маленькую серую пластиковую крышку, показанную на изображении.

не потеряйте крышку!

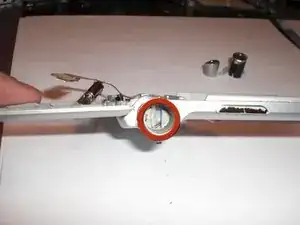

Далее поверните рамку на бок и аккуратно постучите по ней, пока вкрученная крышка шарнира не выпадет.

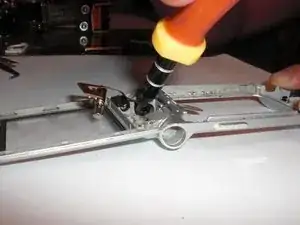

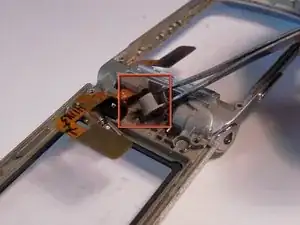

Затем используйте плоскую отвёртку, чтобы нажать здесь. Будьте осторожны! Приложите небольшую силу, но не слишком большую, иначе левая крышка шарнира, которую вы выталкиваете, может выстрелить и потеряться.

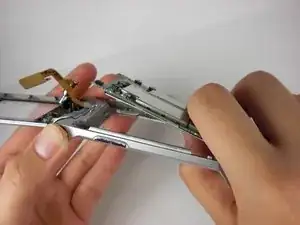

Нажмите на белый элемент посередине — он пружинит — и разъедините половинки рамки.

НЕ ПОТЕРЯЙТЕ ЧЁРНОЕ ШАРНИРНОЕ КОЛЬЦО. оно вам понадобится.

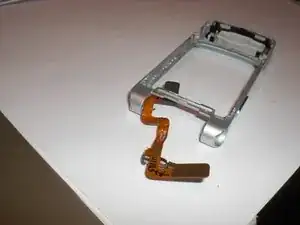

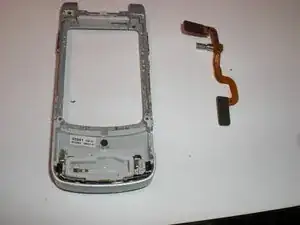

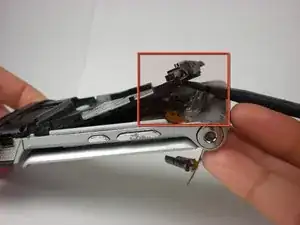

Затем выдвиньте гибкий шлейф.

Вставьте новый гибкий шлейф тем же способом, которым вы вынимали старый.

Поздравляем — вы закончили!
