Замена ЖК-экрана Motorola MC5590
Это руководство поможет Вам заменить ЖК-экран на устройстве серии MC55. Серия MC55 предназначена для промышленного и коммерческого использования, и экран поэтому часто ломается. Здесь Вы узнаете, как разобрать устройство и заменить сломанный или неисправный ЖК-экран.
Шаг 1

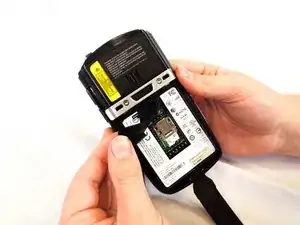

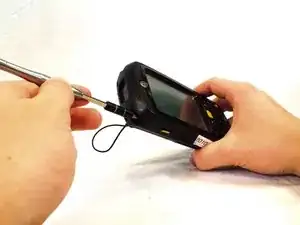

Нажмите на кнопку освобождения батареи.
Шаг 2

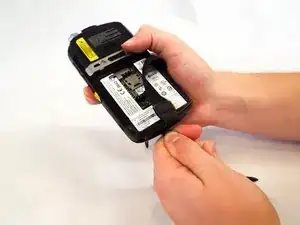

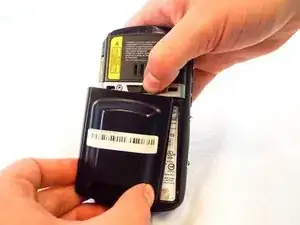

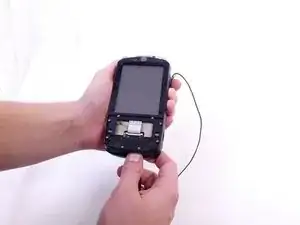

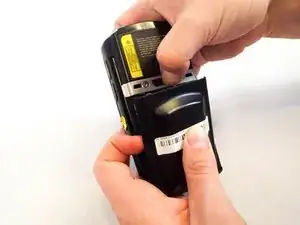

Выньте батарею.
Шаг 3

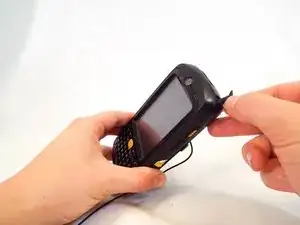

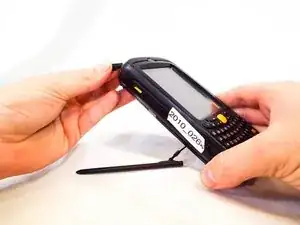

Снимите две резиновые заглушки в верхней части устройства, подталкивая их вверх и вынимая из телефона.
Шаг 4

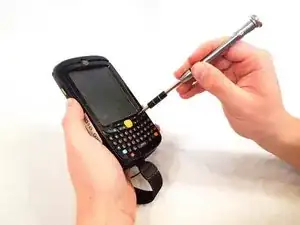

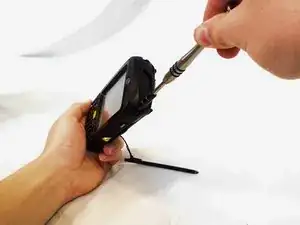

Удалите четыре винта Phillips #0 длиной 1 см сверху и снизу телефона.
Шаг 5

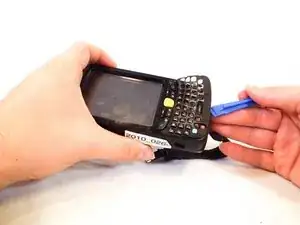

Используйте пластиковый инструмент для вскрытия, чтобы снять крышку клавиатуры, поддевая её по периметру.
Шаг 6

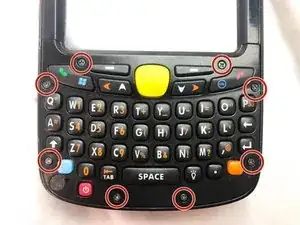

Удалите восемь винтов Phillips #00 длиной 4 мм из крышки клавиатуры.
Шаг 7

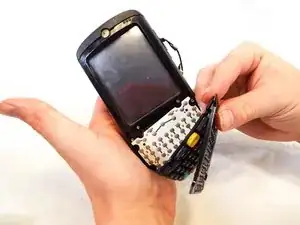

Снимите крышку клавиатуры.
Шаг 8

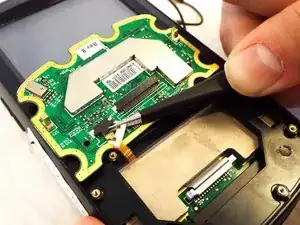

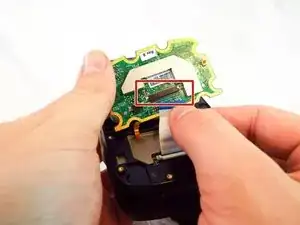

Используйте лопатку, чтобы отпереть фиксирующую планку разъёма ленточного кабеля клавиатуры ZIF.
Вытащите ленточный кабель из разъёма.
Шаг 9
Используйте лопатку, чтобы отпереть фиксирующую планку разъёма ленточного кабеля дисплея ZIF.

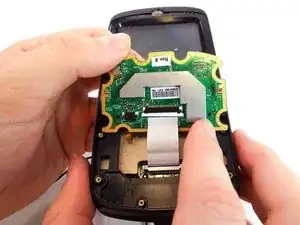

Снимите клавиатуру с устройства.
Шаг 10
Осторожно подтяните вверх чёрные резиновые вкладки и снимите их.
Шаг 11

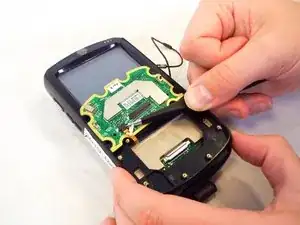

Используя палец или лопатку, выдавите материнскую плату снизу.
Шаг 12

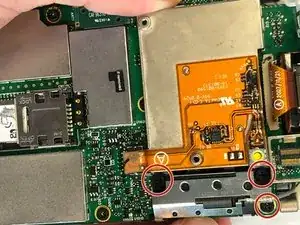

Удалите три винта Phillips #00 с материнской платы:
Два винта 3 мм.
Один винт 1 мм.
Шаг 13

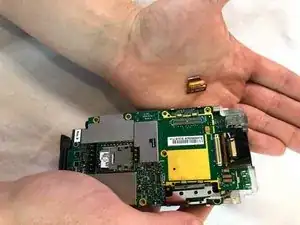

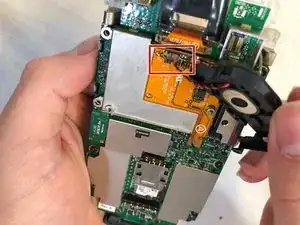

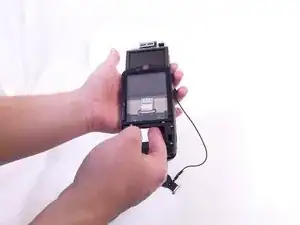

Отключите динамик от материнской платы.
Шаг 14

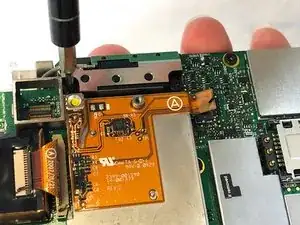

Удалите винты Phillips #00 длиной 3 мм с крышки гибкого кабеля и антенны.
Снимите антенну.
Снимите крышку гибкого кабеля.
Шаг 15

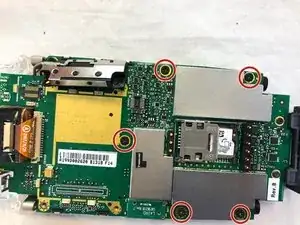

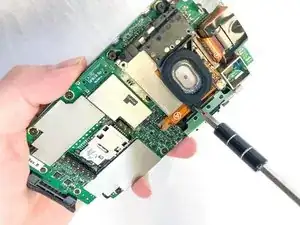

Удалите пять винтов Phillips #00 длиной 3 мм с материнской платы.
Шаг 16

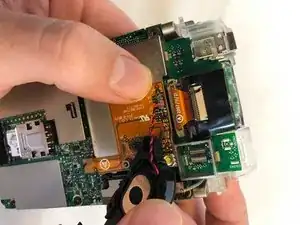

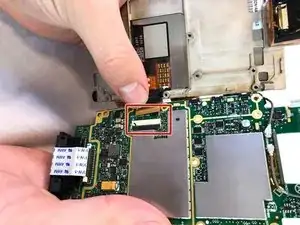

Снимите ленточный кабель сканера, потянув прямо вверх и наружу.
Шаг 17

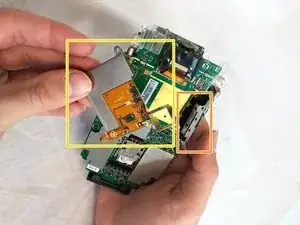

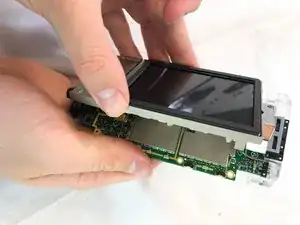

Откиньте материнскую плату и ЖК-экран.

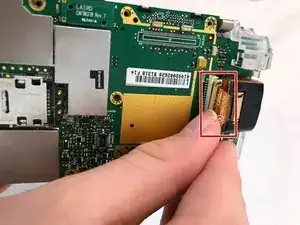

Откройте разъём ЖК и снимите кабель.
Разделите ЖК-экран и его металлический кронштейн.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
