Замена ЖК-дисплея BlackBerry 7130e

Переверните телефон так, чтобы экран был обращён к рабочей поверхности

Нажмите большим пальцем на защёлку батареи. Удерживая защёлку, сдвиньте заднюю крышку батарейного отсека в сторону нижней части телефона.

Вам может потребоваться приложить значительное усилие к защёлке внизу телефона, чтобы успешно снять крышку.

Снимите батарею, надавливая вниз в месте соединения контактов с нижней частью корпуса, одновременно вытягивая верхнюю часть батареи пальцем или инструментом для подъёма.

Используя отвертку Torx T6, выкрутите два нижних винта на задней крышке телефона.

Снимите крышку динамика, отстегнув два защёлкивающихся фиксатора по краю, ближе к верхней части телефона, с помощью пластикового инструмента для открытия.

Отсоедините крышку динамика, потянув вверх за нижнюю часть крышки динамика.

При снятии крышки вы заметите липкий клей, скрепляющий резиновую прокладку крышки с сеткой динамика. Это нормально — при первом отделении детали правильно вернутся на место.

Выкрутите два верхних винта с помощью отвертки Torx T6 с задней части телефона.

Поверните телефон вбок и отщёлкните шарнир с одной стороны, сдвигая внутреннюю часть и поворачивая в сторону пластиковым инструментом для открытия.

Теперь вы сможете легко разделить телефон на две части.

При разделении может выпасть контакт батареи — не потеряйте его!

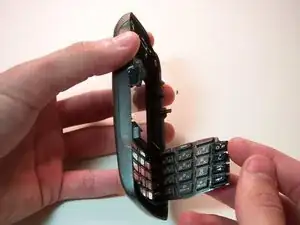

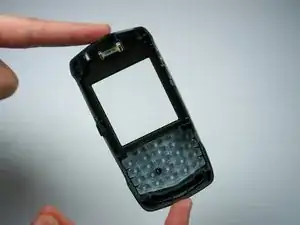

Когда телефон разойдётся на две части, кнопки расположены на внутренней стороне передней панели телефона.

Кнопки выпадут из телефона, когда вы перевернёте его.

Просто вставьте новый комплект кнопок и соберите телефон обратно.

Продолжайте руководство, если вы заменяете печатную плату клавиатуры, находящуюся под клавиатурой.

Переверните часть телефона с прикреплённой печатной платой клавиатуры вверх дном.

С помощью отвертки Torx T6 выкрутите четыре винта, окружающих клавиатуру.

Заланьте пластиковый инструмент для открывания между платой и чёрным шарниром клавиатуры.

Подденьте чёрную защёлку вверх — клавиатура освободится.

Аккуратно отсоедините плату клавиатуры от телефона.

Нет необходимости отщёлкивать противоположную сторону — она освободится самостоятельно. Просто аккуратно защёлкните обе стороны при установке новой клавиатуры.

Осторожно: пластиковая заглушка на нижней части телефона может отвалиться — не потеряйте её и не забудьте установить при сборке.

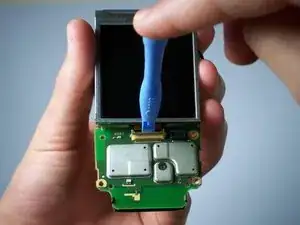

С помощью инструмента для вскрытия BlackBerry подденьте верхний угол, как показано на фотографии.

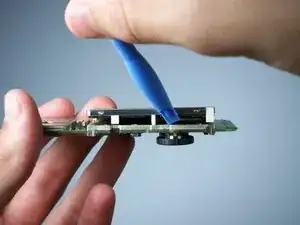

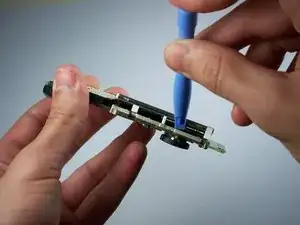

Заланьте инструмент между клеем и ЖК-дисплеем, поверните вверх, чтобы дисплей ослаб.

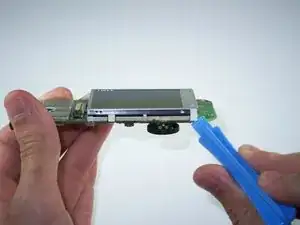

Теперь ЖК-дисплей должен быть ослаблен и оставаться прикреплённым к телефону только проводом данных.

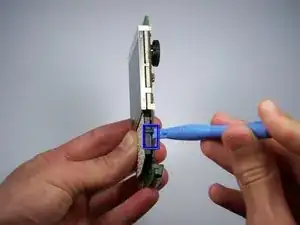

Поднимите защёлку, удерживающую провод данных, с помощью инструмента для вскрытия BlackBerry — провод данных выскользнёт из разъёма.

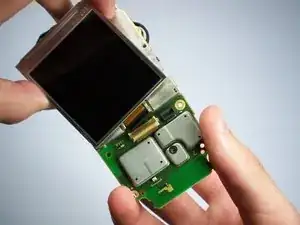

Теперь ЖК-дисплей легко отделяется от телефона.

Отложите старый дисплей и вставьте провод данных нового дисплея в место, где защёлка сможет его зафиксировать.
