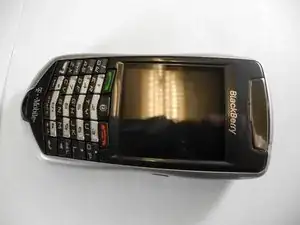

Замена ЖК-дисплея BlackBerry 7105t

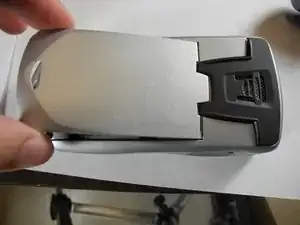

Поверните устройство задней частью к себе, нажмите на кнопку и сдвиньте крышку аккумулятора в сторону от динамика, чтобы снять её.

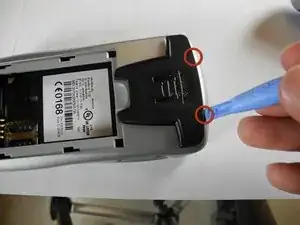

Воспользуйтесь пластиковой инструментом для вскрытия или ногтями, чтобы отщёлкнуть два крепления крышки динамика и снять её.

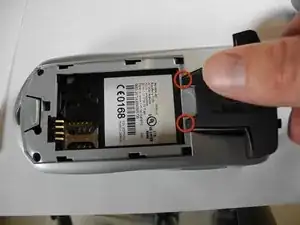

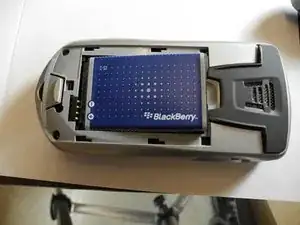

Удалите аккумулятор, надавив на него справа, а затем потянув на себя.

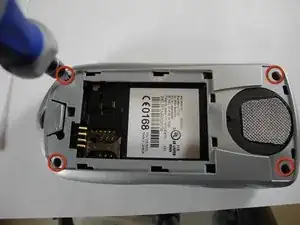

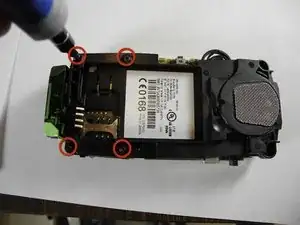

Выкрутите четыре винта, показанных на изображении, с помощью отвёртки с битой T6 и отложите их в сторону.

Воспользуйтесь пластиковой инструментом для вскрытия или ногтями, чтобы снять пластиковую заднюю крышку.

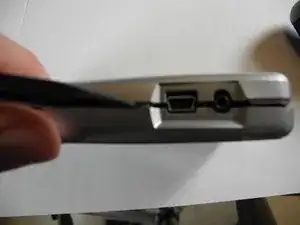

Начните со шва, показанного на изображении, и проведите инструментом для вскрытия, пока корпус не разъединится.

Выкрутите четыре винта, показанных на изображении, с помощью отвёртки с битой T6.

Сложите четыре винта, снятые с телефона, в пластиковый пакет.

Теперь чёрная крышка аккумулятора и плата могут быть разделены для выполнения последующих шагов.

Серебристая деталь не крепится ни к каким элементам платы и может быть снята с помощью пластиковых инструментов.

Внимание: у некоторых телефонов между серебристой частью и корпусом аккумулятора присутствует клей, поэтому она может прилипнуть к снятой чёрной детали.

Поверните экран перед собой. Вы увидите небольшую серую пластиковую защёлку.

Используйте пластиковую инструмент для вскрытия, чтобы отсоединить защёлку, как показано на изображении.

Переверните плату другой стороной.

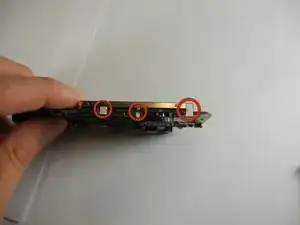

Используйте пластиковую лопатку, чтобы отщёлкнуть две верхние защёлки, показанные красным, затем две нижние. Это высвободит экран.

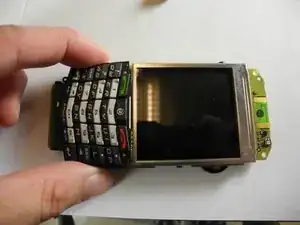

Переверните плату и снимите экран.

Обязательно удерживайте экран, он может упасть после отсоединения.

ПРИМЕЧАНИЕ: Если Вы не меняете ЖК-экран, перейдите к следующему шагу.

После снятия оригинального экрана оставьте плату в том же положении, в котором она была.

Возьмите новый экран и вставьте гибкий шлейф под серую пластиковую крышку, которую вы подняли на шаге 10.

Обращайтесь с экраном аккуратно, он хрупкий.

Аккуратно, но уверенно вставьте его до упора влево, затем закройте серую крышку.

После этого экран можно прижать вниз, защёлкнув на место.

Чтобы собрать телефон, выполните действия в обратном порядке.

Обращайтесь с экраном аккуратно, он хрупкий.

Вставьте экран аккуратно, но уверенно до тех пор, пока шлейф не перестанет двигаться влево, затем закройте серую крышку.

Нажмите на экран вниз, пока он не защёлкнется.

Перед продолжением убедитесь, что белые защёлки на каждой стороне совмещены.

Снова подключите клавиатуру.

Переверните телефон задней стороной вверх.

Убедитесь, что чёрные защёлки на задней стороне платы защёлкнуты и правильно выровнены.

Закрепите чёрную пластину четырьмя винтами

Установите переднюю и заднюю крышки, начав с передней.

Убедитесь, что боковые защёлки не накладываются друг на друга снаружи.

Заверните и затяните четыре винта на задней стороне телефона.

Установите крышку динамика, как показано на изображении.

Используя инструмент для вскрытия iPod, нажмите на две защёлки на верхней стороне крышки динамика, пока они не войдут в пазы.

Внимание: Защёлки хрупкие, не прикладывайте чрезмерных усилий.

Вставьте аккумулятор

Установите крышку
