Замена материнской платы BlackBerry 7100g

Переверните ваш BlackBerry 7100g так, чтобы задняя крышка была сверху.

Найдите кнопку разблокировки крышки батарейного отсека в нижней части задней панели.

Нажмите на кнопку разблокировки большим пальцем.

Сдвиньте крышку батарейного отсека другим большим пальцем, чтобы снять её.

Извлеките батарею из отсека, приподняв верхнюю часть батареи.

Найдите серебристую планку в верхней части корпуса вашего BlackBerry.

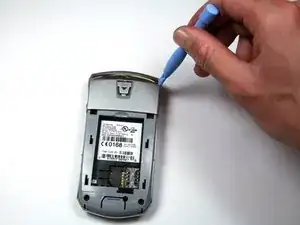

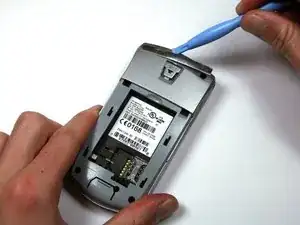

Используйте пластиковый инструмент для вскрытия, чтобы поддеть край серебристой отделки.

Проведите инструментом вдоль длины серебристой планки, чтобы полностью её снять.

Не потеряйте винты. Они довольно маленькие и легко теряются.

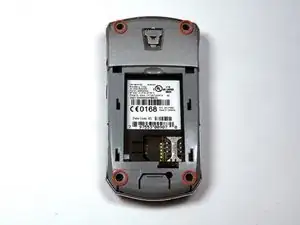

Найдите и отвинтите четыре (4) винта с помощью отвёртки T6.

При разъединении корпуса крышка клавиатуры может выпасть из корпуса.

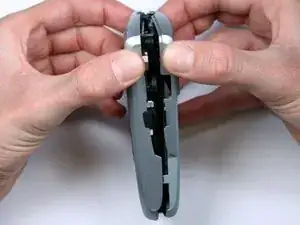

Плотно защипните верхние части передней и задней половин корпуса.

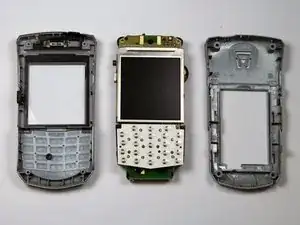

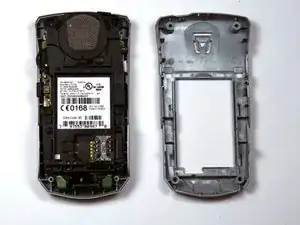

Осторожно разъедините две половины корпуса.

Теперь вы можете легко извлечь внутренности телефона из корпуса.

Переверните материнскую плату так, чтобы динамик был сверху.

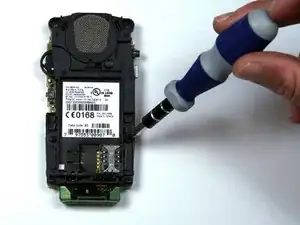

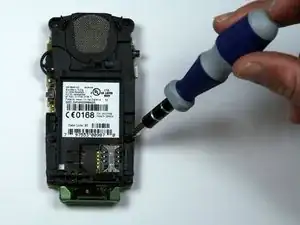

Найдите и отвинтите четыре (4) винта в нижней части материнской платы с помощью отвёртки T6.

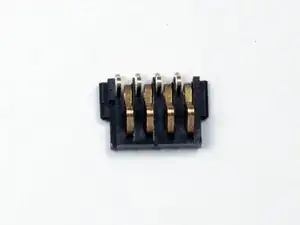

Контакт батареи отделён от корпуса батарейного отсека.

НЕ выбрасывайте контакт, если вы заменяете корпус батарейного отсека и/или динамик.

Контакт выскользнет из корпуса.

Переверните внутренности так, чтобы динамик был сверху.

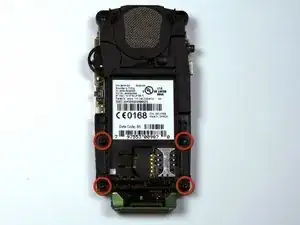

Найдите и отвинтите четыре (4) винта в нижней части материнской платы с помощью отвёртки T6.

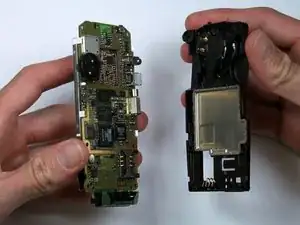

Отделите корпус батарейного отсека от материнской платы.

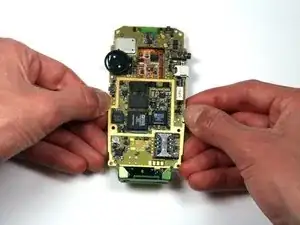

Снимите клавиатуру с материнской платы.

Она должна сниматься без особых усилий. Если нет, с обеих сторон клавиатуры есть несколько защёлок, которые можно освободить.

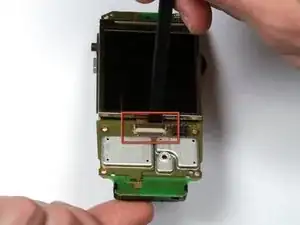

Найдите ленточный разъём под нижней частью экрана.

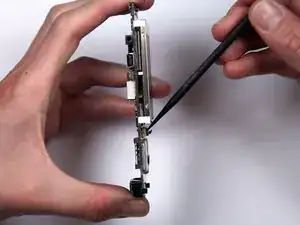

Используйте лопатку, чтобы отогнуть фиксатор разъёма вверх.

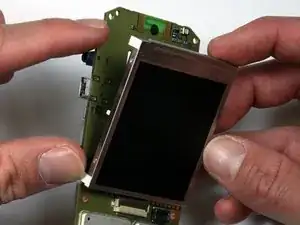

Найдите четыре (4) белые защёлки, которые прикрепляют экран к материнской плате.

Осторожно отсоедините защёлки от материнской платы.

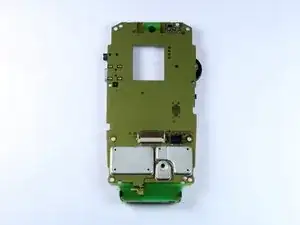

Теперь экран можно снять с материнской платы.

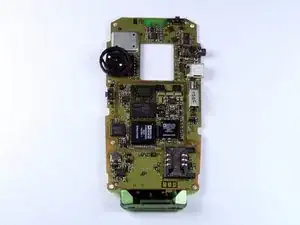

Вы успешно сняли материнскую плату.
