Разборка Blackberry 7105t — Полная разборка

Положив телефон задней частью к себе, нажмите на кнопку и сдвиньте крышку батарейного отсека в сторону от динамика, чтобы снять её.

Используйте пластиковый инструмент для вскрытия или ногти, чтобы отщёлкнуть два защёлкивающих шарнира крышки динамика и снять её.

Снимите батарею, нажав на неё с правой стороны и затем потянув на себя.

Удалите четыре винта, указанные на изображении, с помощью отвёртки с битой #T6 Torx и отложите их.

Используйте пластиковый инструмент для вскрытия или ногти, чтобы снять пластиковую заднюю панель.

Начните с зазора, показанного на изображении, и проведите пластиковым инструментом, пока корпус не разделится.

Отвинтите четыре винта, указанные на изображении, с помощью отвёртки с битой #T6 Torx.

Поместите четыре винта в пластиковый пакет.

Чёрный корпус батареи и плата теперь могут быть разделены для последующих шагов.

Расположив динамик перед собой, поместите пальцы на золотой разъём батареи.

Потяните вверх и отсоедините разъём батареи от чёрной части корпуса.

Расположив динамик перед собой, используйте лопатку, чтобы отщёлкнуть три защёлки, показанные на изображении.

Поместите три защёлки в пластиковый пакет и отложите.

После снятия защёлок у вас будет полный доступ к динамику для его удаления.

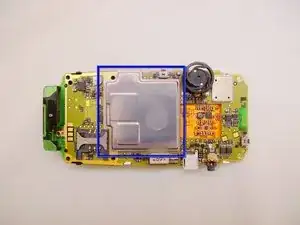

Серебристая деталь не прикреплена к плате и может быть снята, поддев её пластиковыми инструментами для вскрытия.

Предупреждение: На некоторых телефонах между серебристой частью и корпусом батареи есть клей, поэтому она может прилипнуть к чёрной части, которую вы только что сняли.

Используйте пластиковый инструмент для вскрытия, чтобы поднять две чёрные защёлки, указанные на изображении.

Держите клавиатуру при отщёлкивании защёлок.

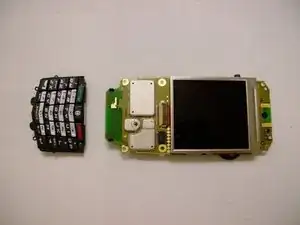

Клавиатура отсоединится, как только защёлки будут отщёлкнуты.

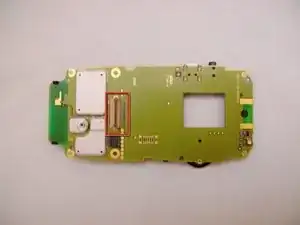

Расположив экран перед собой, вы увидите небольшой серый пластиковый зажим.

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть зажим, как показано.

Переверните плату на другую сторону.

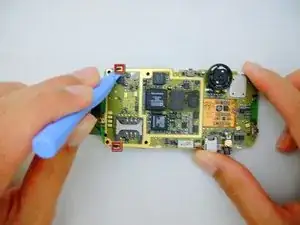

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть верхние две защёлки, показанные красным, а затем нижние две защёлки. Это освобождает экран.

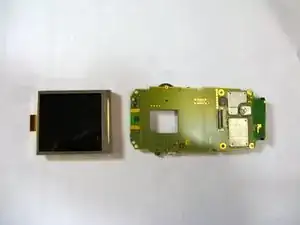

Переверните плату и снимите экран.

Держите экран, он может упасть после отщёлкивания.

ПРИМЕЧАНИЕ: Если вы не меняете ЖК-экран, переходите к следующему шагу.

После снятия оригинального экрана оставьте плату в том же положении, в котором она была.

Возьмите новый экран и просуньте гибкий соединительный шлейф под серый пластиковый язычок, который вы приподняли на шаге 10.

Обращайтесь с экраном осторожно, он хрупкий.

Аккуратно, но уверенно сдвиньте его влево до упора, затем закройте серый язычок.

После этого экран можно прижать вниз и защёлкнуть на место.

Для сборки телефона выполняйте инструкции в обратном порядке.

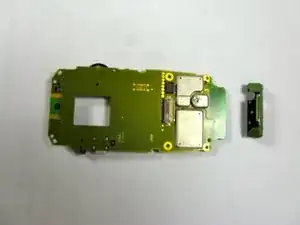

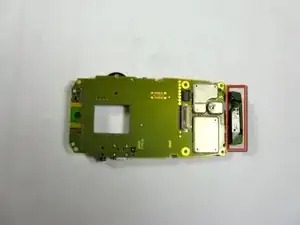

Используйте лопатку или ногти, чтобы надавить наружу на одну из чёрных защёлок. Пластиковая заглушка должна легко отойти.

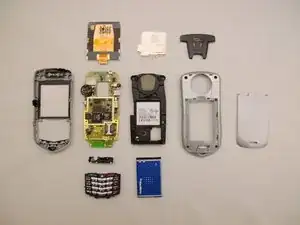

Это все части вашего Blackberry 7105t, полностью разобранные.

Здесь показаны все детали, вывернутые на другую сторону.
