Замена контакта батареи Blackberry 7105t
В этом руководстве показано, как снять разъём батареи с устройства.
Шаг 1
Положите устройство задней панелью к себе, нажмите на кнопку и, сдвигая корпус батареи от динамика, снимите его.
Шаг 2
Используйте пластиковый инструмент для вскрытия или ногти, чтобы отщёлкнуть два шарнира крышки динамика и снять её.
Шаг 3
Выньте батарею, надавив на неё справа и затем потянув на себя.
Шаг 4
Отверткой с битой Torx #T6 выкрутите четыре винта, указанные на фото, и отложите их.
Шаг 5
Используйте пластиковый инструмент для вскрытия или ногти, чтобы снять пластиковую заднюю панель.
Начните с шва, показанного на фото, и сдвигайте инструмент, пока корпус не разойдётся.
Шаг 6
Отверткой с битой Torx #T6 выкрутите четыре винта, указанные на фото.
Поместите четыре винта, извлечённые из телефона, в пластиковый пакет.
Шаг 7
Чёрный корпус батареи и плата теперь могут быть разъединены для следующих шагов.
Шаг 8

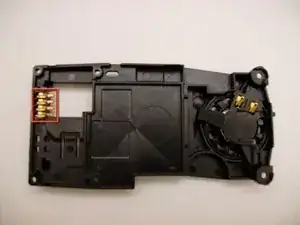

Расположите динамик перед собой и поместите пальцы на золотой контакт батареи.
Потяните вверх, чтобы отсоединить разъём батареи от чёрной части корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
