Замена разъёма батареи BlackBerry 7280
Разъём батареи соединяет аккумулятор с логической платой. Эта деталь может быть причиной проблем с питанием. В этом руководстве показано, как заменить разъём батареи после извлечения логической платы.
Шаг 1
Большим пальцем нажмите на фиксирующую кнопку на задней панели BlackBerry 7280.
Сдвиньте крышку батарейного отсека и снимите её с устройства.
Шаг 2
Извлеките литий-ионный аккумулятор из задней части устройства указательным пальцем.
Шаг 3
Держите устройство обеими руками.
Поднимите держатель SIM-карты большим и указательным пальцами.
Извлеките SIM-карту из устройства.
Шаг 4
Отверткой Torx T6 выкрутите все шесть винтов длиной 1/8 дюйма (отмечены красным) из задней крышки. Отложите винты в сторону.
Здесь SIM-карта удалена, чтобы предотвратить её повреждение. Это рекомендуется, но не обязательно.
Шаг 5

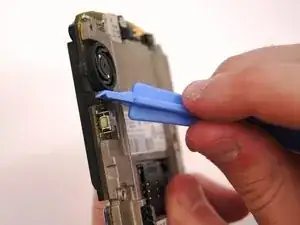

Используйте пластиковый инструмент для вскрытия, чтобы отделить заднюю крышку от передней части корпуса.
Шаг 6
Отверткой Torx T6 выкрутите единственный винт длиной 1/8 дюйма, удерживающий верхнюю металлическую скобу на большой металлической скобе. Отложите винт и скобу.
Шаг 7
Снимите переднюю пластиковую панель с металлической скобы.
Шаг 8

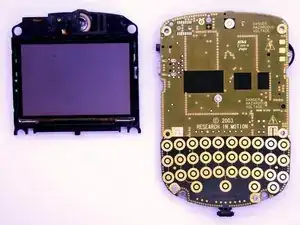

Используйте пластиковый инструмент для вскрытия, чтобы поддеть край экрана вблизи трек-колеса.
Шаг 9

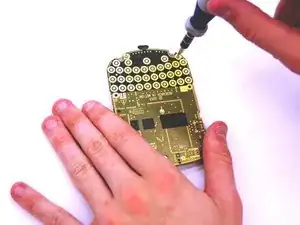

Отверткой Torx T6 выкрутите три винта длиной 1/8 дюйма, показанные на изображении.
Шаг 10

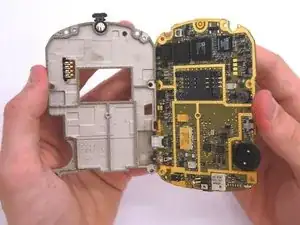

Извлеките логическую плату руками.
Шаг 11

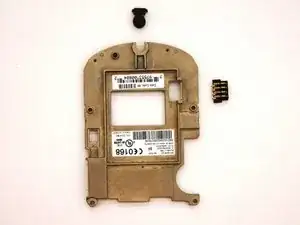

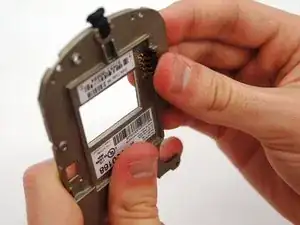

Чтобы снять разъём батареи, просто сдвиньте его рукой из металлической скобы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
