Замена зарядного порта и основного гибкого кабеля Huawei Mate 20 Pro

Перед началом выключите телефон.

Приложите нагретый iOpener к задней части телефона, чтобы размягчить клей под задней крышкой. Держите iOpener не менее двух минут.

Закрепите присоску у нижней части задней крышки, как можно ближе к краю.

Если заднее стекло телефона треснуло, присоска может не держаться. Попробуйте приподнять его сильной лентой или приклейте присоску суперклеем и дайте затвердеть, чтобы продолжить работу.

Поднимите заднюю крышку с помощью присоски, чтобы образовать небольшой зазор между крышкой и рамой.

Вставьте монтажную пластинку в зазор.

Если возникают трудности, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Просуньте монтажную пластинку к нижнему правому углу.

Вставьте вторую монтажную пластинку и сдвиньте её к нижнему левому углу, чтобы разрезать клей.

Оставьте монтажные пластинки на месте, чтобы клей не склеился снова.

Вставьте третью монтажную пластинку в нижний левый угол.

Проведите кончиком монтажной пластинки от нижнего левого угла вдоль боковой стороны телефона, чтобы разрезать клей.

Оставьте монтажную пластинку на месте в верхнем левом углу, чтобы клей не склеился снова.

Если клей становится трудно разрезать, он, скорее всего, остыл. Используйте iOpener, чтобы повторно нагреть его.

Вставьте четвёртую монтажную пластинку под верхний левый угол задней крышки.

Проведите пластинкой вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте пластинку в верхнем правом углу, чтобы клей не склеился снова.

Вставьте пятую монтажную пластинку в верхний правый угол телефона.

Проведите пластинкой вдоль правой стороны, чтобы разрезать оставшийся клей.

Поднимите и снимите заднюю крышку.

Перед установкой нового клея и сборкой удалите остатки клея с телефона и очистите склеиваемые поверхности изопропиловым спиртом и безворсовой салфеткой.

При повторной сборке это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон снова перед продолжением разборки.

Закрепите новую заднюю крышку с помощью заранее вырезанного клея или двусторонней клейкой ленты. После установки заднего стекла приложите давление в течение нескольких минут, чтобы клей хорошо сцепился, например поместив устройство под стопку тяжёлых книг.

Удалите восемь винтов Phillips #00 (длина 4.3 мм).

Просуньте монтажную пластинку под чёрный клей в нижнем левом углу катушки беспроводной зарядки.

Осторожно проведите пластинкой слева направо, чтобы ослабить клей.

Вставьте монтажную пластинку под нижний левый угол крышки материнской платы.

Используйте пластинку, чтобы приподнять крышку материнской платы.

Не пытайтесь пока полностью снять крышку материнской платы. Гибкий кабель вспышки всё ещё подключён к материнской плате.

Осторожно отогните крышку материнской платы в сторону аккумулятора.

Особенно аккуратно обращайтесь, чтобы не порвать гибкий кабель вспышки, так как он всё ещё соединён с материнской платой.

Используйте лопатку, чтобы приподнять и отсоединить гибкий кабель сборки вспышки.

При отсоединении подобных разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтированные компоненты вокруг гнезда.

Снимите крышку материнской платы вместе с NFC и катушкой беспроводной зарядки.

Используйте лопатку, чтобы приподнять и отсоединить разъём аккумулятора.

Снимите три винта Phillips #00 (длина 4.3 мм).

Если вы хотите снять или заменить динамик, дочернюю плату, аккумулятор или OLED-экран, снимите четыре винта Phillips #00 (длина 4.3 мм), которые крепят корпус динамика.

Сдвиньте медиатор (opening pick) под верхний правый угол крышки дочерней платы.

Используйте медиатор, чтобы поддеть крышку дочерней платы. Снимите крышку дочерней платы пинцетом.

Используйте лопаточку, чтобы поддеть и отсоединить межсоединительный гибкий кабель от дочерней платы.

Используйте лопаточку, чтобы поддеть и отсоединить межсоединительный гибкий кабель от материнской платы.

Снимите межсоединительный гибкий кабель.

Используйте пинцет, чтобы поддеть и отсоединить разъём чёрного коаксиального кабеля от дочерней платы.

Освободите чёрный коаксиальный кабель из металлической прищепки на дочерней плате и отверните его в сторону.

Просуньте медиатор под верхний левый угол крышки динамика.

Используйте медиатор, чтобы поддеть сборку динамика и дочерней платы.

Снимите сборку динамика и дочерней платы.

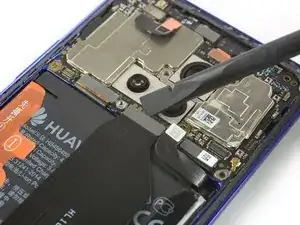

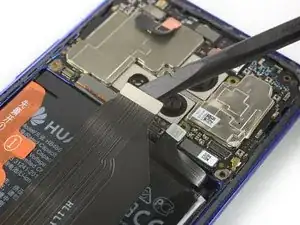

Используйте лопаточку, чтобы поддеть и отсоединить основной гибкий кабель от материнской платы.

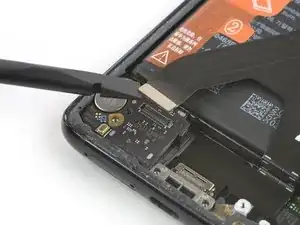

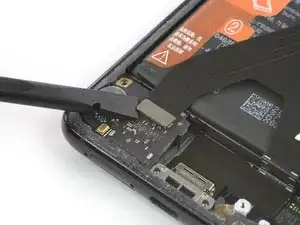

Используйте лопаточку, чтобы поддеть и отсоединить основной гибкий кабель от левой дочерней платы.

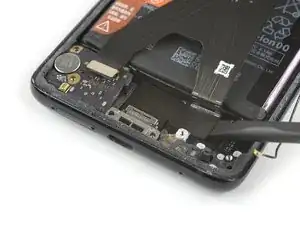

Засуньте плоский конец лопаточки под правую сторону основного гибкого кабеля рядом с разъёмом для зарядки.

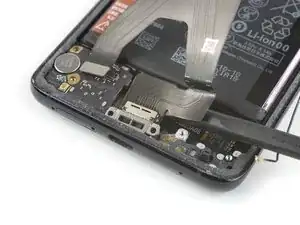

Используйте лопаточку, чтобы поддеть основной гибкий кабель и поддеть разъём для зарядки, чтобы вытащить его из посадочного места.

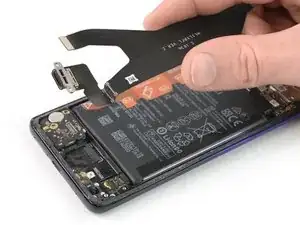

Снимите основной гибкий кабель вместе с разъёмом для зарядки, подняв его вверх, а затем потянув в направлении материнской платы.
