Замена датчика отпечатка пальца в дисплее — Huawei Mate 20 Pro

Перед началом выключите телефон.

Приложите нагретый iOpener к задней панели телефона, чтобы размягчить клей под задней крышкой. Держите iOpener не менее двух минут.

Прикрепите присоску к низу задней крышки как можно ближе к краю.

Если заднее стекло телефона треснуто, присоска может не приклеиться. Попробуйте приподнять крышку с помощью прочной ленты или приклейте присоску супер‑клеем и дайте клею высохнуть, чтобы продолжить работу.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамой.

Вставьте пластиковую лопатку в зазор.

Если возникают трудности, примените дополнительный нагрев, чтобы ещё сильнее размягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Проведите лопатку к правому нижнему углу.

Вставьте вторую лопатку и проведите её к левому нижнему углу, чтобы перерезать клей.

Оставьте лопатки на месте, чтобы клей не склеился обратно.

Вставьте третью лопатку в левом нижнем углу.

Проведите кончик лопатки от левого нижнего угла вдоль боковой стороны телефона, чтобы перерезать клей.

Оставьте лопатку на верхнем левом углу, чтобы клей не склеился обратно.

Если клей становится трудно резать, скорее всего он остыл. Используйте iOpener, чтобы снова его нагреть.

Вставьте четвёртую лопатку под верхний левый угол задней крышки.

Проведите лопатку вдоль верхнего края телефона, чтобы перерезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился обратно.

Вставьте пятую лопатку в верхнем правом углу телефона.

Проведите лопатку вдоль правой стороны, чтобы перерезать оставшийся клей.

Поднимите и снимите заднюю крышку.

Перед установкой нового клея и сборкой удалите остатки клея с телефона и очистите поверхности, где был клей, изопропиловым спиртом и безворсовой тканью.

При сборке это хорошее время включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.

Закрепите новую заднюю крышку с помощью предрезанного клея или двусторонней клейкой ленты. После установки заднего стекла приложите давление в течение нескольких минут, чтобы клей лучше приклеился, например поместив телефон под стопку тяжёлых книг.

Удалите восемь винтов Phillips #00 (длина 4,3 мм).

Заведите лопатку под чёрный клей в левом нижнем углу зарядной катушки.

Осторожно проведите лопаткой слева направо, чтобы ослабить клей.

Вставьте лопатку под левый нижний угол крышки материнской платы.

Используя лопатку, приподнимите крышку материнской платы.

Не пытайтесь пока полностью снять крышку материнской платы. Шлейф вспышки ещё подключён к плате.

Осторожно сложите крышку материнской платы в направлении аккумулятора.

Особенно внимательно следите, чтобы не порвать шлейф вспышки — он всё ещё подключён к материнской плате.

С помощью пластиковой лопатки подоприте и отсоедините шлейф вспышки.

При отсоединении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтируемые компоненты вокруг разъёма.

Снимите крышку материнской платы вместе с NFC и зарядной катушкой.

С помощью пластиковой лопатки подоприте и отсоедините разъём аккумулятора.

Удалите три винта Phillips #00 (длина 4.3 мм).

Если вы собираетесь снять или заменить динамик, дочернюю плату, аккумулятор или OLED-экран, снимите четыре винта Phillips #00 (длина 4.3 мм), которые крепят узел динамика.

Подденьте медиатор для отмыкания под верхний правый угол крышки дочерней платы.

Используйте медиатор, чтобы приподнять крышку дочерней платы. Снимите крышку дочерней платы пинцетом.

Используйте лопатку, чтобы приподнять и отсоединить гибкий межплатный кабель от дочерней платы.

Используйте лопатку, чтобы приподнять и отсоединить гибкий межплатный кабель от материнской платы.

Снимите гибкий межплатный кабель.

Используйте пинцет, чтобы приподнять и отсоединить разъем черного коаксиального кабеля от дочерней платы.

Освободите черный коаксиальный кабель из металлической защелки на дочерней плате и отведите его в сторону.

Подденьте медиатор под верхний левый угол крышки динамика.

Используйте медиатор, чтобы приподнять узел динамика и дочерней платы.

Снимите узел динамика и дочерней платы.

Используйте лопатку, чтобы приподнять и отсоединить основной гибкий кабель от материнской платы.

Используйте лопатку, чтобы приподнять и отсоединить основной гибкий кабель от левой дочерней платы.

Заведите плоский конец лопатки под правую сторону основного гибкого кабеля рядом с разъемом зарядки.

Используйте лопатку, чтобы приподнять основной гибкий кабель и поддеть разъем зарядки, выворачивая его из гнезда.

Снимите основной гибкий кабель вместе с разъемом зарядки, приподняв его вверх, затем потянув в сторону материнской платы.

Отделите оранжевую клейкую ленту с обозначением 1 от аккумулятора. Оранжевая клейкая лента порвется по небольшой перфорированной линии.

Отделите оранжевую клейкую ленту с обозначением 2 от аккумулятора. Оранжевая клейкая лента порвется по небольшой перфорированной линии.

Отделите оранжевую клейкую ленту с обозначением 3 от аккумулятора.

Потяните за оранжевую клейкую ленту, чтобы приподнять аккумулятор из нишы.

Хотя эти новые клейкие язычки должны облегчать извлечение аккумулятора, для этого может потребоваться усилие. Если у вас возникают трудности с извлечением аккумулятора, вы можете приложить нагретый iOpener к центру дисплея, чтобы ослабить клей под ним.

Отведите аккумулятор в вертикальное положение.

Отделите аккумулятор от оставшегося клея.

Снимите аккумулятор.

При сборке временно подсоедините аккумулятор к материнской плате, чтобы правильно его выровнять. Отключите аккумулятор после его установки.

Отделите клейкую наклейку от аккумулятора от средней рамы (midframe).

Этот шаг обязателен при замене экрана. Тем не менее, настоятельно рекомендуется также использовать новую клейкую наклейку при установке нового аккумулятора.

Закрепите новый аккумулятор с помощью заранее вырезанного клея или двусторонней клейкой ленты. Чтобы правильно его разместить, нанесите новый клей в телефоне в тех местах, где находился старый клей, а не прямо на аккумулятор. Плотно прижмите новый аккумулятор на место.

Используйте лопатку, чтобы приподнять и отсоединить кабель дисплея от материнской платы.

Кабель дисплея удерживается на средней раме из‑за слабого клея под ним. Используйте пинцет, чтобы оторвать гибкий кабель от средней рамы.

Приложите нагретый iOpener к экрану и ко всем краям телефона минимум на две минуты, чтобы ослабить клей.

Когда экран станет тёплым на ощупь, прикрепите присоску к нижнему краю телефона.

Тяните присоску вверх и вставьте медиатор в зазор между стеклом дисплея и средней рамкой. Начните разрезать клей, сдвигая медиатор к нижнему правому углу.

Вставьте второй медиатор и сдвиньте его к нижнему левому углу телефона, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не заклеился заново.

Вставьте третий медиатор под нижний левый угол телефона.

Сдвиньте медиатор вверх к верхнему левому углу, чтобы разрезать клей. Оставьте его там, чтобы клей не заклеился заново.

Если разрезать становится слишком трудно, повторно нагрейте и снова приложите iOpener.

Вставьте четвёртый медиатор в верхний левый угол.

При приближении к фронтальной камере работайте только кончиком медиатора, чтобы не повредить и не замазать камеру.

Сдвиньте медиатор вдоль верхнего края телефона, чтобы разрезать клей. Оставьте медиатор в верхнем правом углу экрана, чтобы клей не заклеился заново.

Вставьте пятый медиатор и сдвиньте его вдоль правого края телефона, чтобы разрезать оставшийся клей.

Старайтесь пока не снимать дисплей полностью: кабель дисплея всё ещё продет через рамку и, возможно, приклеен к внутренней стороне средней рамки.

Протяните гибкий кабель дисплея через зазор в средней рамке и снимите дисплей.

Не все заменяемые экраны поставляются с новым предустановленным датчиком отпечатка. Если нужно перенести старый датчик отпечатка на новый экран, вы можете следовать этому руководству, чтобы его снять.

Перед установкой нового дисплея удалите все следы старого клея с рамки и очистите склеиваемые поверхности изопропиловым спиртом (>90%) и безворсовой тканью.

Лучший способ закрепить новый экран — использовать лист двухстороннего клея, вырезанный по размеру. Нанесите клей на тыльную сторону экрана, затем аккуратно проденьте кабель дисплея через рамку. Выровняйте экран и прижмите его на место.

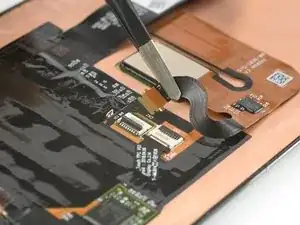

Используйте заострённый конец лопатки, чтобы открыть ZIF-разъём датчика отпечатка.

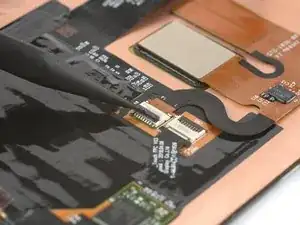

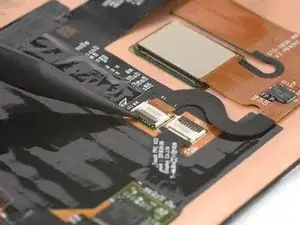

Пинцетом аккуратно выньте гибкий кабель датчика отпечатка из ZIF-разъёма.

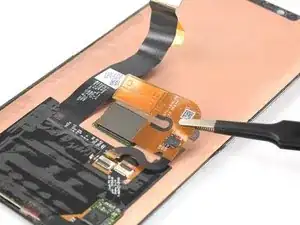

Гибкий кабель датчика отпечатка приклеен к задней стороне экрана слабым клеем. Если вам трудно удалить гибкий кабель, вы можете приложить iOpener к передней части дисплея, чтобы ослабить клей под ним.

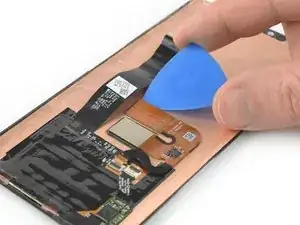

Засуньте медиатор под верхний конец гибкого кабеля датчика отпечатка.

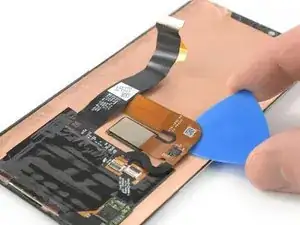

Осторожно работайте в направлении ZIF-разъёма и используйте медиатор, чтобы отделить гибкий кабель датчика отпечатка от экрана.

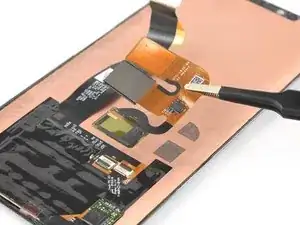

Пинцетом снимите датчик отпечатка.

Перед сборкой телефона важно удалить все следы старого клея с рамки и компонентов, которые вы будете повторно использовать, и очистить склеиваемые поверхности изопропиловым спиртом (>90%) и безворсовой тканью.
