Замена задней камеры Samsung Galaxy Note 4

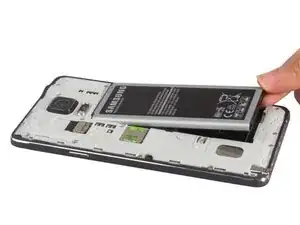

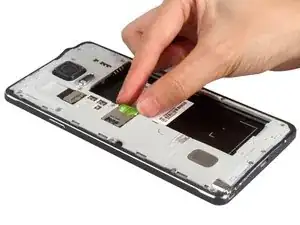

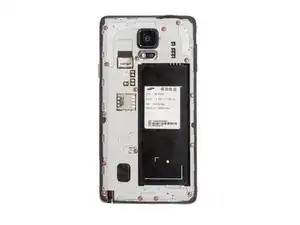

Снимите заднюю крышку и батарею. Не забудьте извлечь SIM-карту и стилус S Pen.

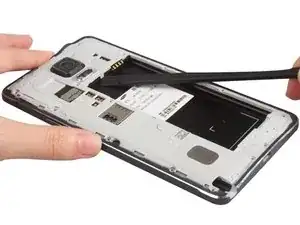

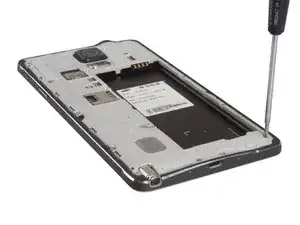

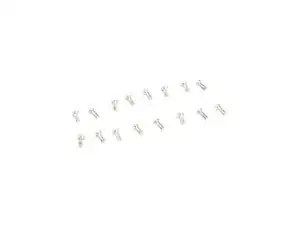

Удалите все 16 винтов на задней панели.

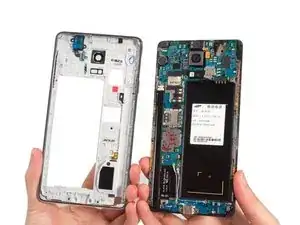

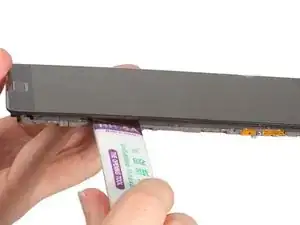

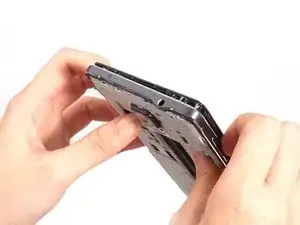

Отрежьте клейкую ленту дисплея, освободите защёлки вокруг посадочного места батареи и вытолкните весь передний модуль из средней рамки.

Теперь видна материнская плата, а задняя камера подключена разъёмом на тыльной стороне платы. Поэтому перед снятием задней камеры необходимо извлечь материнскую плату.

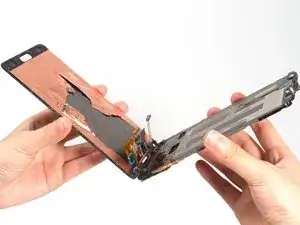

Перед снятием материнской платы необходимо снять ЖК-дисплей. Более подробные сведения см. в замене ЖК-дисплея Samsung Galaxy Note 4.

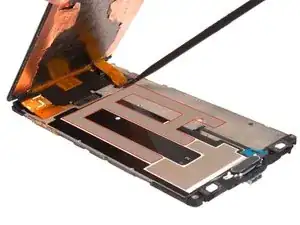

Если требуется только снять заднюю камеру, снимать ЖК-дисплей из сборки не обязательно. Достаточно выкрутить один винт, расположенный с левой стороны материнской платы, и отсоединить шлейфы с помощью пластикового лопатки, учитывая два соединителя под платой, где подключается ЖК-дисплей. Так риск повреждения экрана меньше.

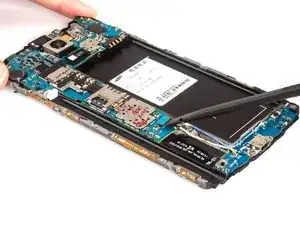

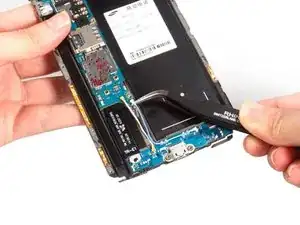

Освободите разъёмы, соединяющие компоненты с материнской платой.

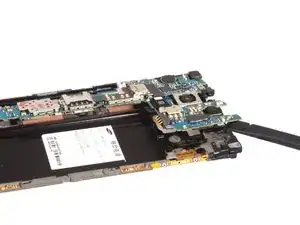

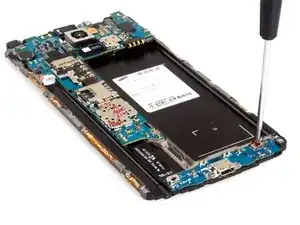

Удалите винты; можно снять только верхний. Подденьте и отсоедините разъём платы USB на тыльной стороне.

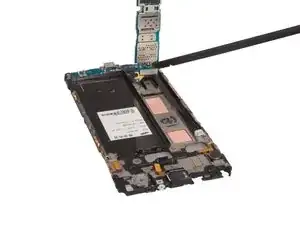

Наконец, извлеките материнскую плату.

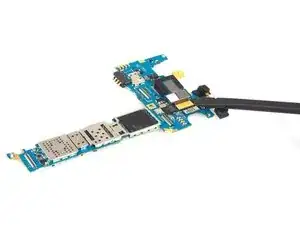

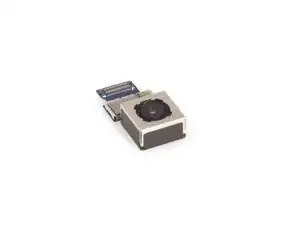

Освободите разъём задней камеры и снимите её.
