Замена дисплея Samsung Galaxy Note5
Трещина на экране вашего нового Galaxy Note 5? Используйте это руководство, чтобы заменить треснувший или сломанный дисплей на Samsung Galaxy Note 5. В этом руководстве Вы будете нагревать клей, удерживающий заднее стекло. Затем Вы отделите среднюю рамку перед снятием дисплея.
Примечание: процесс снятия дисплея обычно разрушает дисплей, поэтому следуйте этому руководству только если Вы заменяете дисплей на новый.
Шаг 1
Вставьте инструмент для извлечения SIM-карты в маленькое отверстие на левой стороне верхнего торца устройства.
Нажмите, пока лоток SIM-карты не начнёт выступать из корпуса устройства.
Шаг 2

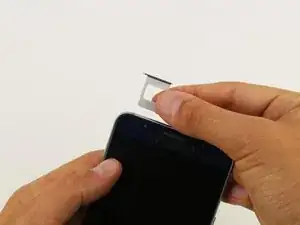

Извлеките лоток SIM-карты из разъёма.
Шаг 3

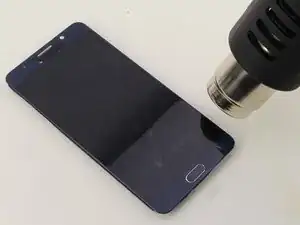

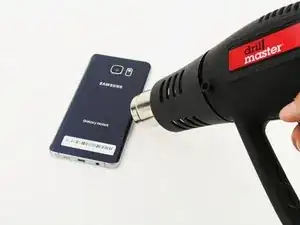

Нагрейте заднюю часть устройства тепловым феном в течение двух минут.
Шаг 4

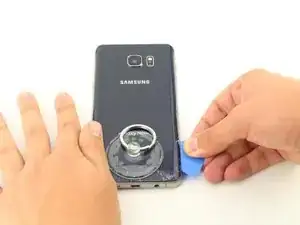

Когда устройство станет очень тёплым на ощупь, поместите присоску рядом с нижней частью задней панели устройства.
Убедитесь, что присоска установлена на ровную часть стекла.

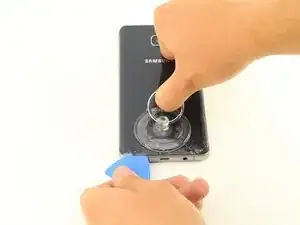

Аккуратно тяните вверх присоской, чтобы отделить заднее стекло от корпуса телефона.
Пока тянете вверх, вставьте медиатор под заднее стекло
Шаг 5

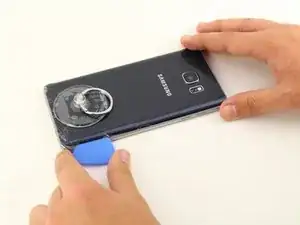

Держа медиатор под задним стеклом, переместите его вдоль нижнего края устройства, чтобы разрезать клей.
Шаг 6

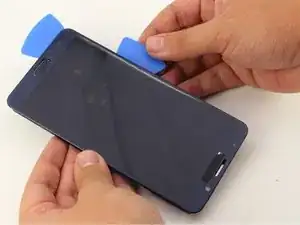

Повторите предыдущую операцию нагрева и резки для остальных трёх сторон телефона.
Оставляйте медиатор на каждой стороне по мере продвижения к следующей, чтобы клей не склеился заново.
Шаг 7

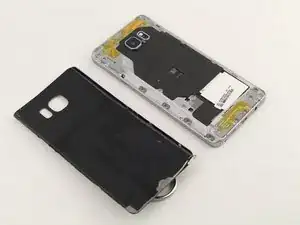

После того как весь клей будет разрезан, осторожно приподнимите заднее стекло и снимите его.
Шаг 8

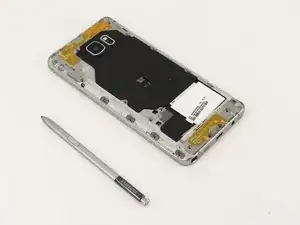

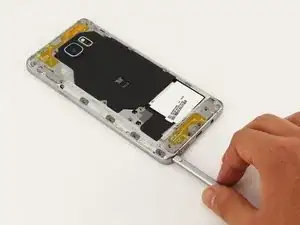

Извлеките S-Pen из нижней части устройства.
Шаг 9

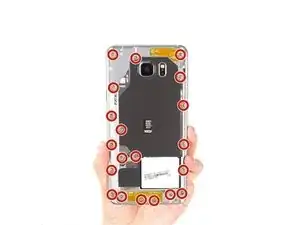

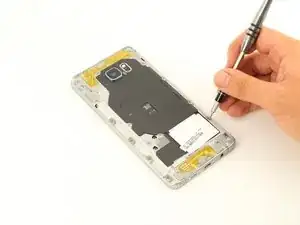

Отвинтите 20 винтов длиной 5 мм крестовой отверткой Phillips #1.
Шаг 10

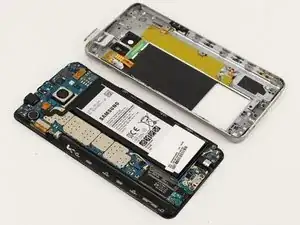

Удерживая заднюю часть устройства, нажмите на белый квадрат, чтобы снять среднюю рамку.
Шаг 11
Ослабьте два разъёма антенных шлейфов.
Шаг 12

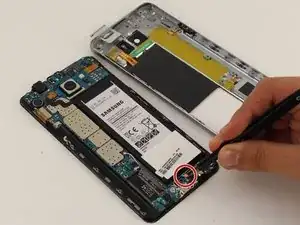

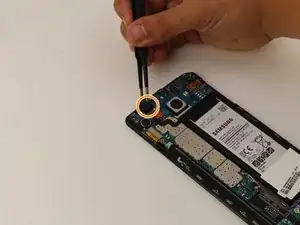

Чтобы отключить шлейфы, осторожно приподнимите открытый язычок пинцетом.
Отключите шлейф батареи.
Отключите шлейф слухового динамика.
Отключите шлейф батареи.
Шаг 13
Снимите бирюзовый шлейф кнопки навигации.
Шаг 14

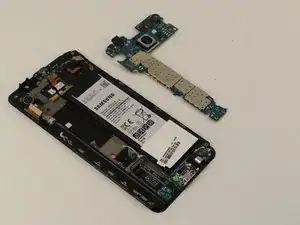

Аккуратно приподнимите плату сверху, чтобы снять её.
Убедитесь, что все шлейфы отключены перед снятием платы. Если плата не отсоединяется легко, снимите оставшиеся подключённые шлейфы.
Шаг 15

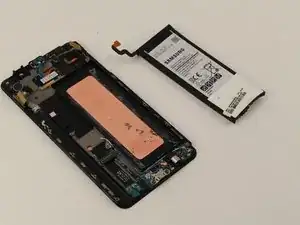

После снятия платы медленно подденьте аккумулятор пинцетом, начиная с нижней части.
Будьте осторожны, чтобы не проколоть аккумулятор — это может привести к необратимому повреждению.
Шаг 16
Нагрейте дисплей тепловым феном в течение двух минут.
Шаг 17
Когда дисплей станет очень тёплым на ощупь, вставьте медиатор между ЖК-дисплеем и защитным экраном ЖК по нижнему краю устройства.
Проведите медиатором по нижнему краю, чтобы разрезать клей.
Шаг 18

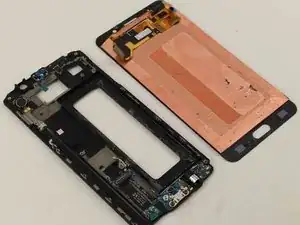

Дисплей теперь снят.
Заключение
Для сборки устройства в обратном порядке выполните эти инструкции в обратной последовательности.
Перевод руководства с ifixit.com
