Замена дочерней платы Micro-USB Samsung Galaxy Note 4

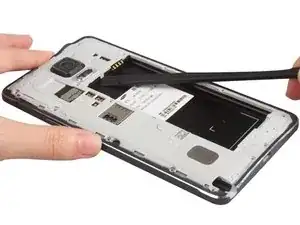

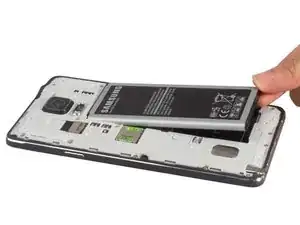

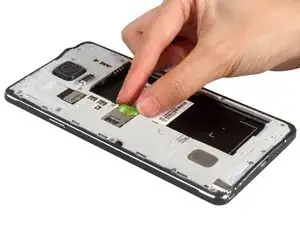

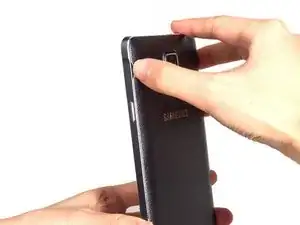

Используйте ноготь или виниловую лопатку, чтобы легко снять заднюю крышку устройства. Извлеките S-Pen, аккумулятор, SIM-карту и карту MicroSD (если установлены).

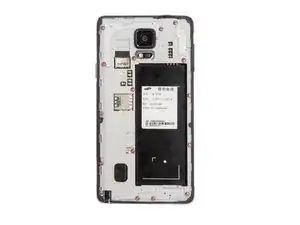

Удалите шестнадцать винтов Phillips #00 длиной 4,0 мм, крепящих среднюю рамку к сборке дисплея.

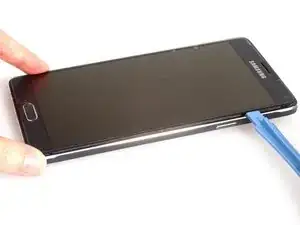

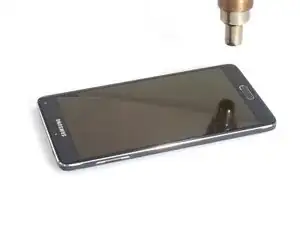

Подогрейте с низкой температурой и разрежьте наклейку вдоль боковой стороны сенсорной панели.

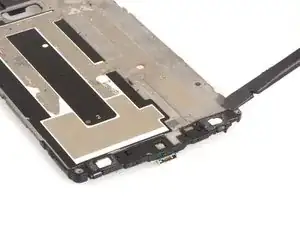

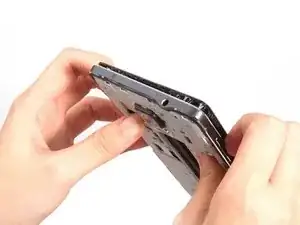

Освободите защелки вдоль отсека аккумулятора. Затем с усилием выдавите переднюю сборку из средней рамки.

Мы видим USB-плату, но не можем сразу её снять, потому что: 1. Шлейф USB-платы подключен с задней стороны основной платы. 2. Для снятия основной платы сначала нужно снять LCD-экран. 3. Сборка USB-платы включает две сенсорные клавиши, которые расположены под сенсорной панелью.

Поэтому нам сначала нужно снять основную плату и LCD-экран.

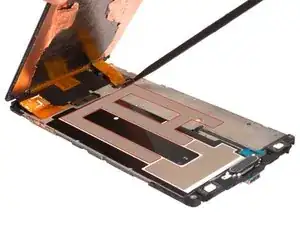

Разрежьте клей под экраном, отсоедините разъёмы и снимите LCD-экран. Больше деталей вы увидите в руководстве по замене LCD-экрана Samsung Galaxy Note 4: Samsung Galaxy Note 4 LCD screen replacement guide.

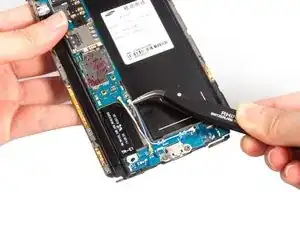

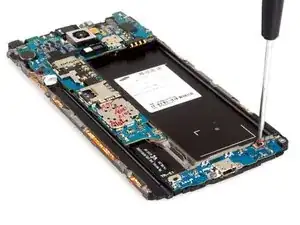

Снимите два шлейфа сигнала и два винта, крепящих USB-плату и основную плату.

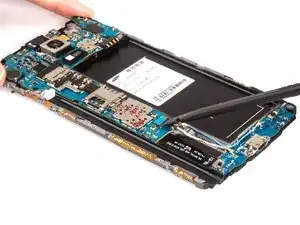

Отсоедините все разъёмы, подключенные к основной плате.

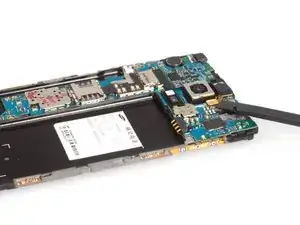

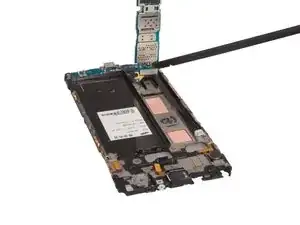

Подденьте основную плату и отсоедините разъём USB-платы сзади.

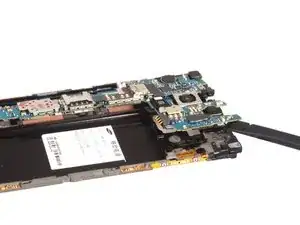

Сначала ослабьте сенсорные клавиши от клея. Затем подденьте и окончательно снимите USB-плату.

Замена сборки USB-платы Samsung Galaxy Note 4 сложна. Сначала необходимо заменить LCD-экран и основную плату, будьте осторожны.
