Замена разъёма для наушников Samsung Galaxy Note 4

Вставьте ноготь или пластиковый инструмент для открытия в выемку слева от камеры, направленной назад.

Осторожно подденьте и проверните гибкую заднюю крышку, чтобы снять её с задней панели телефона.

Вставьте ноготь или пластиковый инструмент для открытия в выемку в правом нижнем углу аккумулятора и поднимите вверх.

Снимите аккумулятор.

Снимите SIM-карту, сначала слегка подвинув её из корпуса, затем вытянув полностью.

Удалите шестнадцать винтов Phillips #00 длиной 4,0 мм, крепящих среднюю рамку к сборке дисплея.

Возьмитесь за колпачок стилуса S Pen и выньте его из гнезда в средней рамке.

Вставьте пластиковый инструмент для открытия между средней рамкой и сборкой дисплея.

Проведите пластиковым инструментом по периметру телефона, чтобы разорвать клей.

Этот клей относительно слабый, поэтому фен не должен быть необходим.

Будьте осторожны, чтобы не отделить переднюю стеклянную панель от остальной сборки дисплея, так как они всё ещё склеены.

Используйте пластиковый инструмент для открытия, чтобы ослабить защёлки вокруг отсека аккумулятора.

Нажмите на отсек аккумулятора, чтобы отделить среднюю рамку от сборки дисплея.

Придётся приложить значительное усилие, чтобы разделить эти две части.

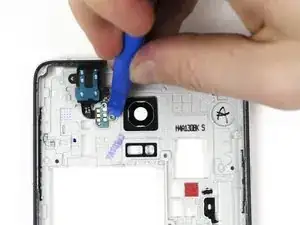

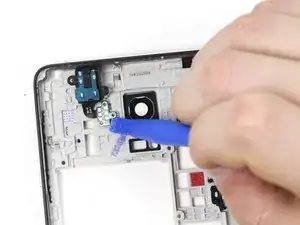

Если новая средняя рамка не поставляется с узлом разъёма для наушников, вам потребуется пересадить его из старой рамки в новую. Его можно поддеть пластиковыми инструментами, так как он зафиксирован несколькими пластиковыми штифтами.

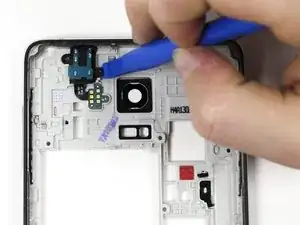

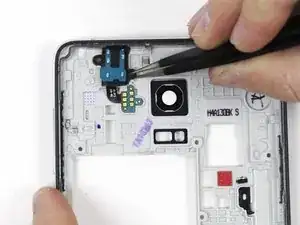

Используйте пластиковый ломик и пинцет, чтобы снять разъём для наушников из средней рамки.

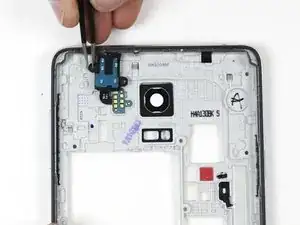

Подденьте разъём для наушников, чтобы вынуть его из средней рамки.
