Замена задней камеры HTC Freestyle

Нажмите на тёмный пластиковый корпус и сдвиньте корпус вниз, чтобы снять его с телефона.

Отогните пластиковую крышку.

Потяните за красную язычок, чтобы извлечь аккумулятор.

Достаньте аккумулятор.

Замените на новый аккумулятор.

Используйте отвёртку Torx T5, чтобы извлечь пять винтов, закрепляющих пластиковую крышку на телефоне.

Один из пяти винтов может быть скрыт под наклейкой «Void» справа от серийного номера.

После удаления винтов пластиковая крышка должна легко сниматься.

После удаления винтов отогните плату вверх, обнажив основные кнопки телефона.

Чтобы снять плату, необходимо отключить обозначённый компонент.

После того как обратная сторона кнопок обнажена, они выпадут — либо выбив их с передней стороны, либо вытащив пинцетом с обратной стороны.

Поверните HTC Freestyle так, чтобы главный экран был направлен вверх и к вам.

Используйте пластиковый инструмент для вскрытия, чтобы отделить экран и электронные компоненты от корпуса телефона.

Ориентируйте компонент так, чтобы отсек для аккумулятора и камера были направлены вверх.

Используйте крестообразную отвёртку #00 Phillips, чтобы выкрутить внешние винты, удерживающие корпус.

Винты должны быть с обеих боковых сторон телефона, а также один винт в верхнем углу справа от камеры.

После удаления винтов материнская плата может быть отделена от остальных компонентов после поддевания золотистых зажимов, скрытых под отсеком для аккумулятора.

Поверните телефон на 180 градусов и подденьте второй зажим, расположенный с другой стороны компонента.

Затем материнская плата легко извлекается из остальной части устройства.

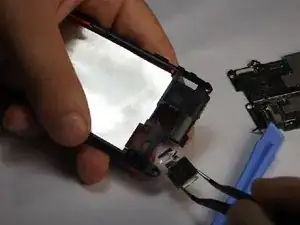

После разделения экрана и материнской платы используйте пластиковый инструмент для вскрытия, чтобы поддеть по краям сенсорный экран. **Примечание: использование теплового пистолета или нагревательного элемента поможет ослабить клей под экраном и облегчит поддевание.

Экран теперь должен быть полностью снят.

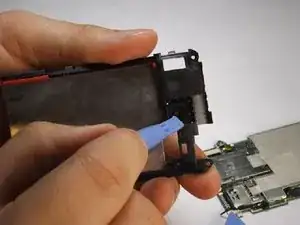

Камера должна по-прежнему быть прикреплена к отсеку аккумулятора и может быть снята, нажав прямо на объектив пальцем или пластиковым инструментом для вскрытия.
