HTC EVO Design 4G Замена экрана

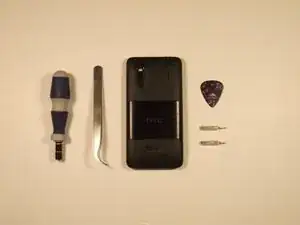

Инструменты: отвертка Phillips #000, отвертка T4 Torx, плоский инструмент для поддевания (медиатор), пинцет

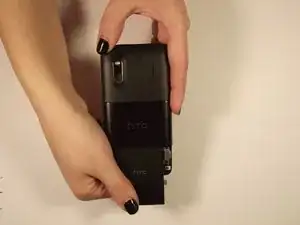

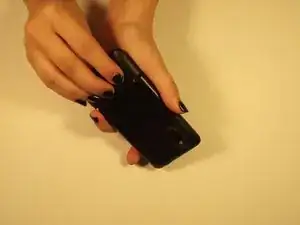

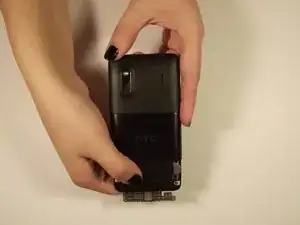

Удерживая телефон за края кнопок с обеих сторон, потяните заднюю крышку назад. Она должна соскользнуть.

При открытии потяните за язычок «Open» — он должен повернуться в вашу сторону

Возьмите нижний край аккумулятора и потяните его к себе

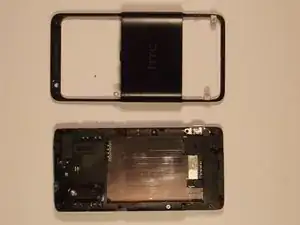

На боку верхней панели телефона есть зазор. Используйте плоский инструмент, чтобы поддеть по периметру корпуса и снять его

Инфо*: Липкая лента, которую вы можете обнаружить, не потребуется при дальнейшей замене

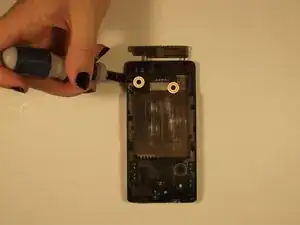

Снимите два винта Phillips, чтобы освободить кожух над портом

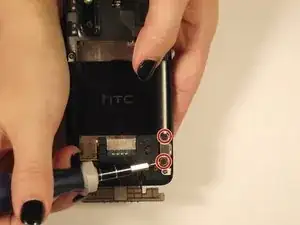

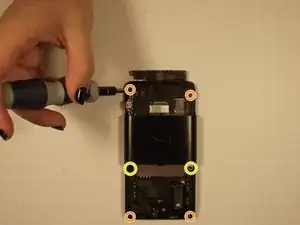

Снимите верхнюю и нижнюю пары винтов Torx.

Снимите среднюю пару из двух винтов Phillips.

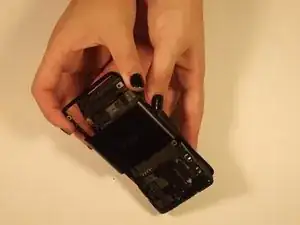

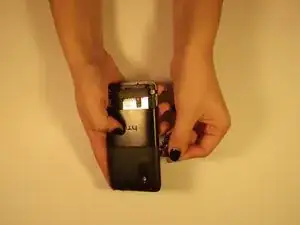

Чтобы снять оставшийся кожух, поднимите боковой порт, который ранее был открыт, затем поднимите внешний корпус снизу телефона и сдвиньте его вперед

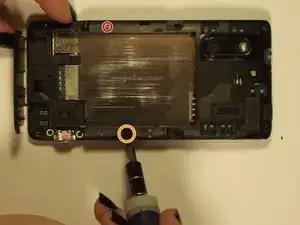

Снимите два видимых наружных винта (Torx = красный, Phillips = оранжевый), затем снимите два винта Phillips на нижней части телефона

Снимите заднюю панель, поддевая по краю плоским инструментом

Отсоедините провод, соединяющий вибромотор с платой, с помощью пинцета

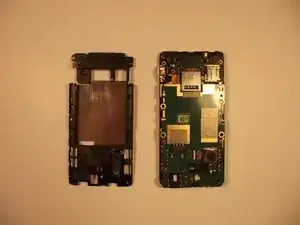

Откройте плату от экрана (аккуратно разверните как книгу)

Отключите два алюминиевых гибких кабеля

Гибкие кабели должны быть единственными соединениями; после их снятия экран будет отделён
