Замена разъёма зарядки HTC EVO Design 4G

Инструменты: отвёртка Phillips #000, отвёртка T4 Torx, средство для поддевания (медиатор), пинцет

Расположите пальцы по краям кнопок на обоих концах телефона и оттяните заднюю крышку. Она должна соскользнуть.

При открытой крышке потяните за язычок «Open» — он должен повернуться к вам

Возьмитесь за нижний край батареи и потяните её на себя

На боковой стороне верхней части корпуса телефона есть слот. Используйте средство для поддевания (медиатор), чтобы поддеть по периметру корпуса и снять его

Инфо*: Клеящая лента, которую вы можете обнаружить, не понадобится при обратной сборке

Снимите два винта Phillips, чтобы освободить корпус над разъёмом

Снимите верхнюю и нижнюю пары винтов Torx.

Снимите среднюю пару из двух винтов Phillips.

Чтобы снять оставшуюся крышку, поднимите боковой порт, который ранее был открытым, затем приподнимите внешнюю оболочку снизу телефона и сдвиньте её вперёд

Снимите два видимых винта снаружи (Torx = красный, Phillips = оранжевый), затем снимите два винта Phillips внизу телефона

Снимите заднюю панель, поддев по краю с помощью средства для поддевания

Отсоедините провод, подключающий вибромотор к плате, с помощью пинцета

Разложите материнскую плату от экрана (откройте аккуратно, как книгу)

Отключите два алюминиевых гибких кабеля

Гибкие кабели должны быть единственным креплением; после их снятия у вас останется отдельный экран

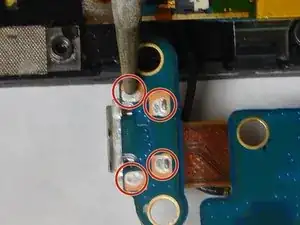

Используйте отсос для припоя, чтобы удалить припой с задней стороны разъёма зарядки

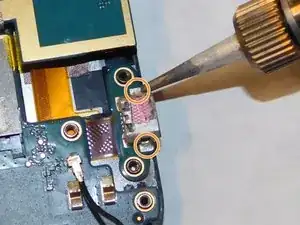

Используйте отсос для припоя, чтобы удалить припой с передней стороны разъёма зарядки

Сверху видны 2 точки пайки, снизу — 4 точки

При необходимости обратитесь к руководству Как паять и выпаивать соединения.

Отсос для припоя будет очень горячим
