Замена динамика HTC Freestyle

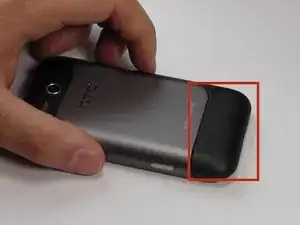

Надавите на тёмный пластиковый корпус и сдвиньте корпус вниз, снимая его с телефона.

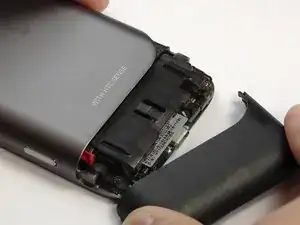

Отогните пластиковую заслонку.

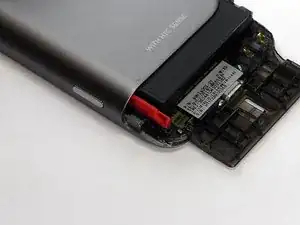

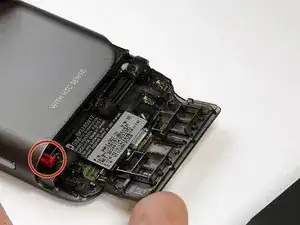

Потяните за красную бирку, чтобы сдвинуть аккумулятор наружу.

Достаньте аккумулятор.

Замените новым аккумулятором.

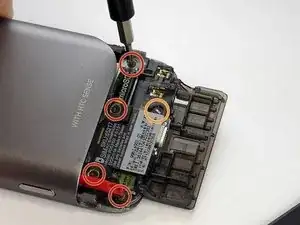

Используйте отвертку Torx T5, чтобы выкрутить пять винтов, фиксирующих пластиковую заслонку к телефону.

Один из пяти винтов может быть скрыт под наклейкой «Void» справа от серийного номера.

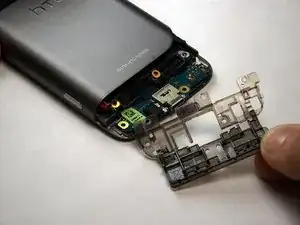

После удаления винтов пластиковая деталь должна легко выйти.

После удаления винтов отогните плату вверх, обнажив основные кнопки телефона.

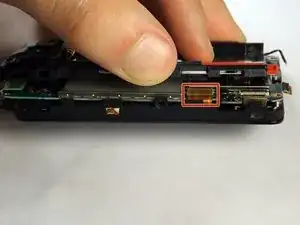

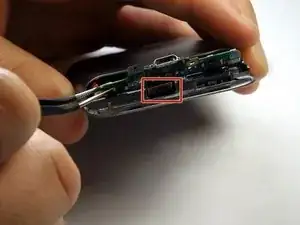

Чтобы снять плату, необходимо отсоединить обозначённый компонент.

Когда задняя сторона кнопок обнажена, они выпадут: вы можете выдавить их с лицевой стороны или вытащить пинцетом с тыльной стороны.

Поверните HTC Freestyle так, чтобы основной экран был обращён вверх и к Вам.

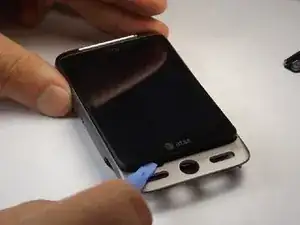

Используйте пластиковый инструмент для вскрытия, чтобы отжать экран и электронные модули от основного корпуса телефона.

Ориентируйте компонент так, чтобы отсек батареи и камера были сверху.

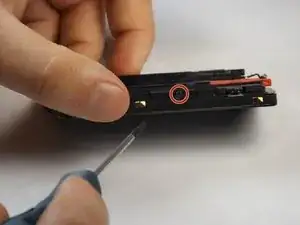

Используйте крестовую отвертку #00 Phillips, чтобы выкрутить наружные винты, удерживающие деталь вместе.

Винты должны быть по обеим боковым сторонам телефона, а также один винт в верхнем углу справа от камеры.

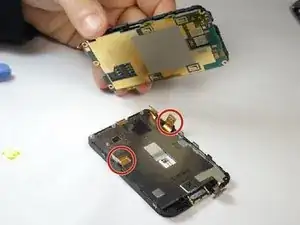

После удаления винтов материнская плата может быть отделена от остальных компонентов после поддевания золотистых зажимов, скрытых под отсеком батареи.

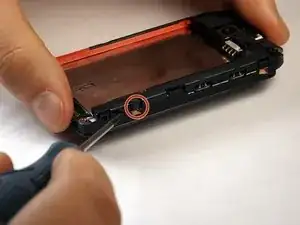

Поверните телефон на 180 градусов и подденьте второй зажим, расположенный на другой стороне компонента.

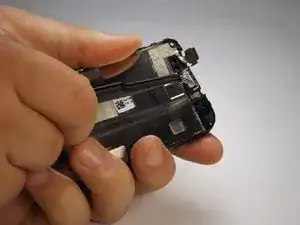

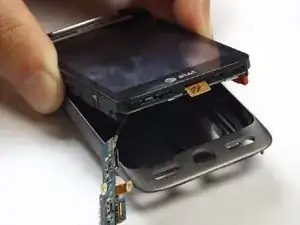

После этого материнская плата легко извлекается из остальной части устройства.

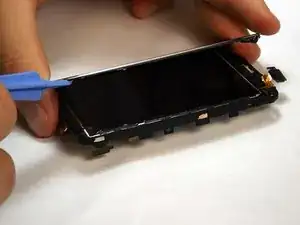

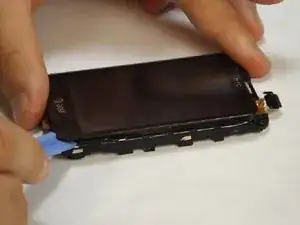

После разделения экрана и материнской платы используйте пластиковый инструмент для вскрытия, чтобы поддеть по краям сенсорного стекла. Примечание: использование теплового фена или нагревательного элемента поможет ослабить клей сзади экрана и уменьшит усилия при поддевании.

Экран теперь должен быть полностью снят.

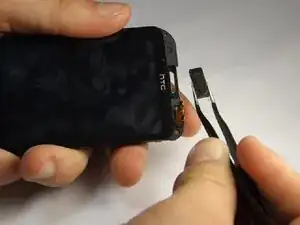

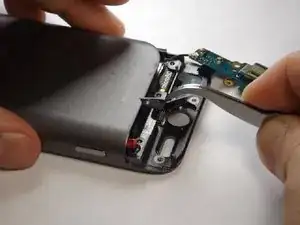

Динамик должен оставаться прикреплённым к передней части телефона, поэтому вытолкните динамик с передней стороны или используйте металлический пинцет, чтобы схватить и извлечь его с тыльной стороны экрана.
