Замена разъема для наушников HTC EVO Design 4G

Инструменты: отвёртка Phillips #000, отвёртка Torx T4, разводной инструмент с безопасным краем (медиатор), пинцет

Возьмитесь пальцами за края корпуса по бокам кнопок и снимите заднюю крышку. Она должна легко сдвинуться.

После открытия потяните за язычок «Open», и он должен повернуться к вам

Возьмитесь за нижний край аккумулятора и потяните его на себя

На боковой стороне верхней части корпуса телефона должен быть паз. Используйте разводной инструмент с безопасным краем (медиатор), чтобы аккуратно отжать корпус по периметру и снять его

Примечание*: Клейкую ленту, которую вы можете найти, не нужно устанавливать при замене

Выкрутите два винта Phillips, чтобы освободить корпус над разъёмом

Выкрутите верхнюю и нижнюю пары винтов Torx.

Выкрутите среднюю пару винтов Phillips.

Чтобы снять оставшуюся часть корпуса, приподнимите сторону с разъёмами, ранее освобождённую, затем поднимите внешнюю оболочку с нижней части телефона и сдвиньте её вперёд

Выкрутите два винта с внешней стороны (Torx — красные, Phillips — оранжевые), затем выкрутите два винта Phillips с нижней стороны телефона

Снимите заднюю часть корпуса, поддевая её по краю разводным инструментом с безопасным краем

Отсоедините провод, соединяющий виброзвонок с платой, при помощи пинцета

Разверните материнскую плату от экрана (открывайте осторожно, как книгу)

Отсоедините два гибких алюминиевых кабеля

Гибкие кабели являются единственным соединением, после их отсоединения экран должен отделиться

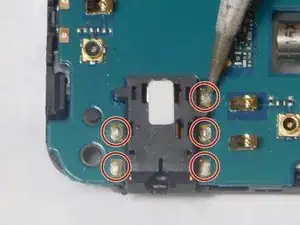

Используйте отсос для олова, чтобы удалить припой с передней стороны разъёма для наушников

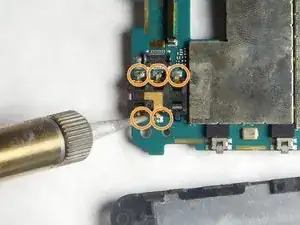

Используйте отсос для олова, чтобы удалить припой с задней стороны разъёма для наушников

Сверху пять точек пайки и снизу тоже пять точек

Снимите кусок изоляционной ленты, закрывающей нижнюю часть разъёма для наушников. Его не нужно устанавливать повторно

При необходимости ознакомьтесь с руководством по пайке и демонтажу соединений

Отсос для олова будет очень горячим
