Замена динамика для уха (ear speaker) HTC EVO Design 4G

Инструменты: отвертка Phillips #000, отвертка T4 Torx, инструмент для поддевания (медиатор), пинцет

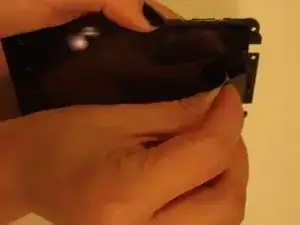

Сожмите края кнопки по обеим сторонам телефона и оттяните заднюю крышку. Она должна соскользнуть.

При открытии потяните за язычок «Open», он должен повернуться к вам

Возьмитесь за нижний край батареи и потяните её на себя

На боковой стороне верхнего корпуса телефона есть щель. С помощью инструмента для поддевания (медиатора) подденьте по периметру корпуса, чтобы снять его

Информация*: клеящая лента, которую вы можете найти, не понадобится при последующей сборке

Отверните два винта Phillips, чтобы освободить корпус над разъёмом

Снимите верхнюю и нижнюю пары винтов Torx.

Снимите среднюю пару из двух винтов Phillips.

Чтобы снять оставшийся корпус, приподнимите боковой разъём, который ранее был открыт, затем приподнимите внешний корпус снизу телефона и сдвиньте его вперёд

Снимите два видимых внешних винта (Torx = красный, Phillips = оранжевый), затем снимите два винта Phillips на нижней части телефона

Снимите заднюю панель, поддев по краю инструментом для поддевания

Отсоедините провод, соединяющий вибромотор с платой, с помощью пинцета

Откройте материнскую плату от экрана (аккуратно раскрывайте как книгу)

Отключите два алюминиевых гибких кабеля

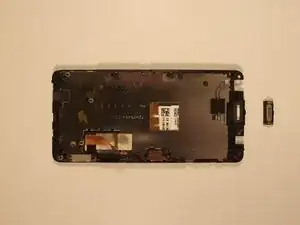

Гибкие кабели должны быть единственными соединениями; после их отсоединения у вас должен остаться отдельный экран

Аккуратно подденьте динамик уха с помощью пинцета, как показано на первой фотографии

Если элемент не выходит сзади, после ослабления аккуратно протолкните его спереди инструментом для поддевания (медиатор)
