Замена внешнего корпуса Samsung Juke

Нажмите и удерживайте кнопку на нижней стороне телефона пальцем.

Удерживая кнопку нажатой, снимите заднюю крышку телефона.

Снимите четыре винта с тыльной стороны телефона крестовой отверткой Phillips #00.

Снимите два винта 7.3 мм с камеры и динамика на нижней задней панели телефона крестовой отверткой Phillips #00.

Найдите порт USB (где подключается зарядное устройство). С помощью инструмента для вскрытия iFixit откройте крышку телефона.

Невскрытие крышки порта USB на этом этапе может привести к повреждению устройства.

Снимите винты 5.5 мм с обеих сторон камеры/динамика крестовой отверткой Phillips #00.

Используйте инструмент для вскрытия iFixit, чтобы отделить камеру/динамик от материнской платы.

Будьте осторожны, чтобы не повредить прикрепляющую ленту.

С помощью инструмента для вскрытия iFixit аккуратно подденьте камеру/динамик и снимите его.

С помощью инструмента для вскрытия iFixit снимите жёлтую вкладку на материнской плате.

С помощью инструмента для вскрытия iFixit снимите другую оранжевую вкладку, чтобы освободить материнскую плату.

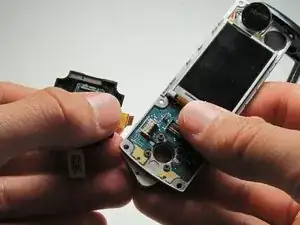

Чтобы полностью снять материнскую плату, подожмите её инструментом для вскрытия iFixit, затем извлеките пальцами.

Не пугайтесь, если кнопки громкости и удержания отсоединились от материнской платы.

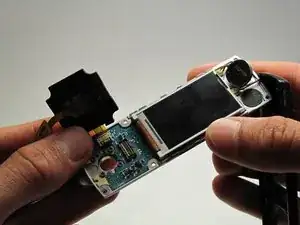

Откройте/поверните телефон так, чтобы была видна задняя часть ЖК-панели.

С помощью инструмента для вскрытия iFixit подденьте клавиатуру у шарнира на тыльной стороне устройства.

Может потребоваться приложить умеренную силу.

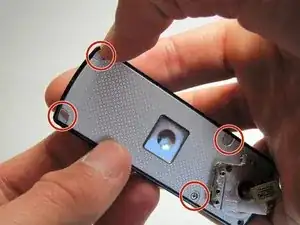

С помощью ногтя снимите наклейки, закрывающие винты на задней части корпуса ЖК-панели.

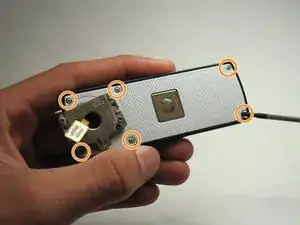

Снимите шесть винтов 3.5 мм с задней части устройства крестовой отверткой Phillips #00.

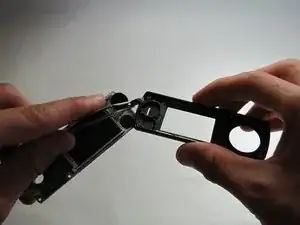

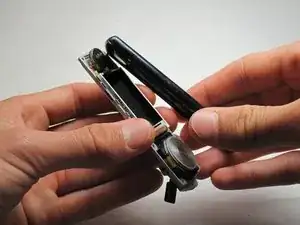

Приложив значительное усилие, руками отожмите корпус от ЖК-панели.

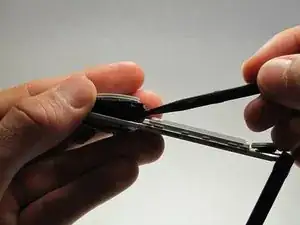

При необходимости используйте инструмент для вскрытия iFixit, чтобы полностью освободить корпус.

Будьте осторожны, чтобы не перерезать провод, соединяющий внешний корпус с платой дисплея.

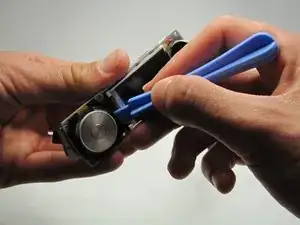

С помощью инструмента для вскрытия iFixit снимите колесо управления с платы.

После освобождения краёв используйте лопатку, чтобы отжать защёлку и освободить его, чтобы он вровень прилегал к плате.

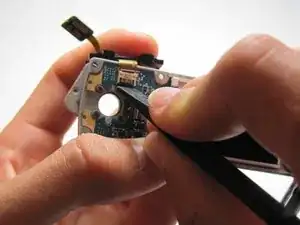

Разблокируйте ленточное соединение, нажав на чёрную защёлку.

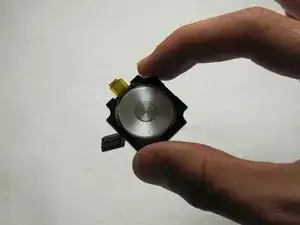

Осторожно оттяните колесо управления от устройства.

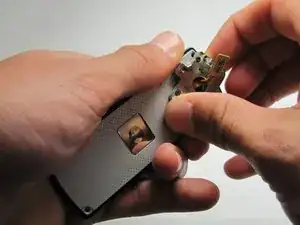

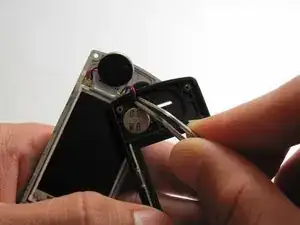

С помощью пинцета захватите красный и синий провода, которые соединяют слушалку с внешним корпусом, и потяните.

Они приклеены, поэтому может потребоваться умеренное усилие.
