Замена ЖК-экрана Samsung Mythic SGH-a897
В этом руководстве показано, как получить доступ к ЖК-экрану для его очистки или замены.
Шаг 1
Чтобы снять заднюю крышку телефона, подденьте ногтем щель в нижней части телефона.
Шаг 2
Поместите палец на один из нижних углов отсека для батареи и поднимите, чтобы вынуть батарею.
Шаг 3
Используя крестовую отвертку Phillips #00, отвинтите шесть винтов длиной 5 мм на задней панели телефона.
Шаг 4
Вставьте инструмент для открытия iFixit в зазор между задней крышкой и остальной частью телефона.
Продвигайтесь вдоль зазора и подденьте заднюю крышку, чтобы отделить её от телефона.
Шаг 5
Аккуратно отсоедините камеру, поддев кабель камеры от материнской платы с помощью инструмента iFixit.
Осторожно снимите камеру с материнской платы телефона.
Шаг 6
Используя крестовую отвертку Phillips #00, отвинтите два винта длиной 3,8 мм.
Шаг 7
Пинцетом крепко захватите чёрный рычаг в нижней части материнской платы.
С помощью пинцета поднимите чёрный рычаг вверх, чтобы он стал перпендикулярен материнской плате.
Шаг 8
Снимите кабель ZIF, аккуратно потянув его пинцетом прямо наружу.
Шаг 9

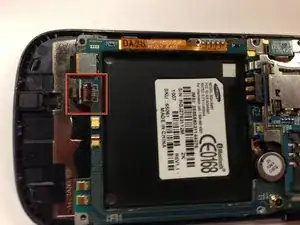

Справа от рычага с помощью пинцета отщелкните чёрный разъём.
Шаг 10

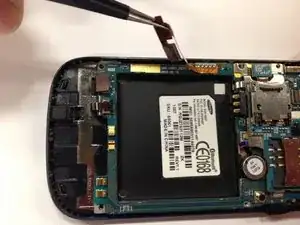

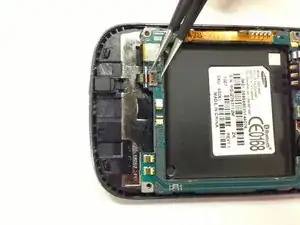

С помощью пинцета отщелкните оранжевый ленточный кабель с левой стороны телефона.
Шаг 11

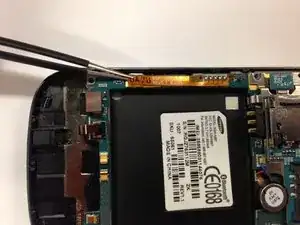

С помощью пинцета отщелкните другой оранжевый ленточный кабель вдоль левой стороны телефона.
Работайте аккуратно: это очень хрупкая часть материнской платы, которую легко повредить.
Шаг 12

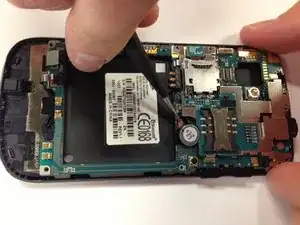

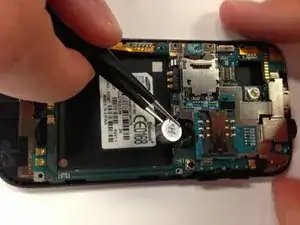

Одной из сторон пинцета подденьте красный и синий провод и конденсатор.
Осторожно приподнимите конденсатор и удалите его из телефона.
Шаг 13
НЕ удаляйте материнскую плату полностью. Сзади материнской платы остаётся ещё один защёлкнутый крепёж.

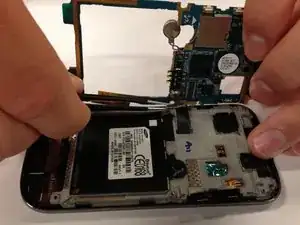

Осторожно приподнимите материнскую плату с задней части телефона.
С помощью пинцета отщелкните чёрный разъём.
Шаг 14
Держите телефон за чёрный пластик на концах и аккуратно согните их вниз так, чтобы середина телефона была самой высокой точкой. Нажимайте медленно, пока серая часть не отщёлкнется.
Шаг 15

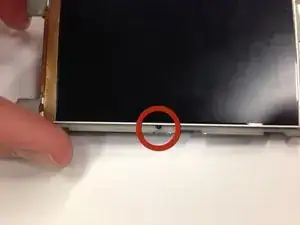

Вставьте пинцет в отверстие и зафиксируйте его между ЖК-экраном и серым пластиком.

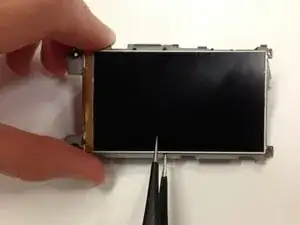

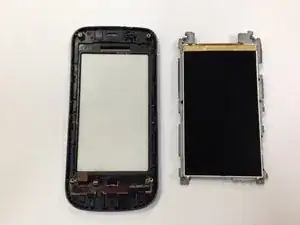

Оказавшись под ЖК-экраном, проведите пинцетом по трём серебристым краям, пока весь дисплей не оторвётся от серого пластика.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
