Замена ЖК-экрана Samsung Instinct

Нажмите на заднюю крышку и сдвиньте её вперед в сторону камеры.

Снимите заднюю крышку с телефона.

Удерживая телефон крепко, используйте вырезы, чтобы зацепить и поднять аккумулятор.

Снимите четыре винта 4,45 мм по углам телефона.

Используйте пластиковый инструмент для вскрытия, чтобы отпереть защелки по краям корпуса телефона.

Не беспокойтесь о внутренних компонентах телефона; они не подключены к этому корпусу.

Снимите корпус с телефона.

После снятия винтов найдите антенну.

Отверткой с крестовой насадкой снимите винт 4,50 мм, удерживающий антенну.

С помощью пластикового инструмента для вскрытия аккуратно сожмите разъем кабеля антенны и поднимите, чтобы отсоединить разъем с посадочного места.

Осторожно поднимите антенну и извлеките её с задней стороны устройства.

Снимите два винта 3,50 мм, соединяющие материнскую плату с корпусом.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить три ленточных кабеля на материнской плате.

Вынимите верхний правый ленточный кабель из его гнезда на материнской плате.

Используйте пластиковый инструмент для вскрытия, чтобы отпереть защелки по бокам материнской платы, соединяющие её с передней частью корпуса.

Отделите материнскую плату от передней части корпуса.

После подъёма материнской платы передняя часть корпуса и центральная рамка должны быть разделены, как показано.

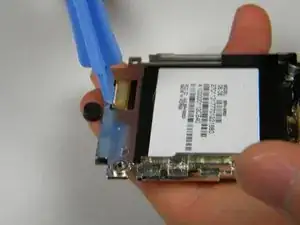

Используя пластиковый инструмент для вскрытия, отсоедините ленточный кабель, расположенный в нижней части телефона под отсеком для аккумулятора.

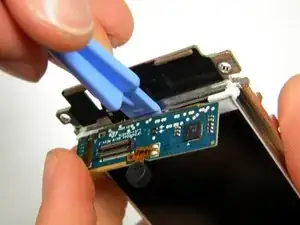

Поднимите микросхему (расположенную в нижней части телефона) и вставьте пластиковый инструмент для вскрытия под экран.

Поднимите экран. Микросхема прикреплена к экрану и будет извлечена вместе с ним.

После извлечения ЖК-экрана экран и его корпус должны быть разделены, как показано.
