Замена динамика разговорного телефона Samsung Mythic SGH-a897

Чтобы снять заднюю крышку телефона, вставьте ноготь в щель внизу телефона и сдвиньте крышку.

Поместите палец в любой из нижних уголков отсека батареи и приподнимите, чтобы вынуть батарею.

Отверткой Phillips #00 отвинтите шесть винтов 5 мм на задней крышке телефона.

Используя пластиковый держатель для вскрытия, вставьте его в шов между задней крышкой и остальной частью телефона.

Продвигаясь вдоль шва, отожмите заднюю крышку от корпуса телефона.

Аккуратно отсоедините кабель камеры от платы, поддев его инструментом для вскрытия.

Осторожно снимите камеру с материнской платы телефона.

Отверткой Phillips #00 отвинтите два винта 3.8 мм.

Пинцетом крепко захватите чёрный фиксатор внизу материнской платы.

С помощью пинцета переведите чёрный фиксатор вверх, чтобы он принял вертикальное положение относительно платы.

Снимите ZIF-кабель, осторожно потянув его пинцетом прямо наружу.

Справа от фиксатора используйте пинцет, чтобы отщёлкнуть чёрный разъём.

Пинцетом отщёлкните оранжевый шлейф с левой стороны телефона.

Пинцетом отщёлкните второй оранжевый шлейф вдоль левой стороны телефона.

Работайте аккуратно — это очень хрупкая часть материнской платы, которую легко повредить.

Захватите одну сторону пинцетом так, чтобы его кончик оказался под красным и синим проводами и конденсатором.

Осторожно приподнимите конденсатор и выньте его из телефона.

НЕ удаляйте материнскую плату полностью. Сзади платы остаётся ещё один фиксатор, который нужно снять.

Осторожно приподнимите материнскую плату с задней части телефона.

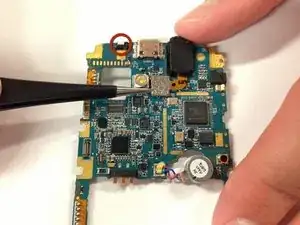

Пинцетом отщёлкните чёрный разъём.

Пинцетом отщёлкните разъём.

Снимите вспомогательную плату.

Пинцетом отщёлкните серебристый разъём.

Затем нажмите на выделяющуюся чёрную защёлку, чтобы освободить динамик.
