Замена камеры Samsung Instinct

Нажмите на заднюю крышку и сдвиньте её вперёд в сторону камеры.

Снимите заднюю крышку с телефона.

Удерживая телефон крепко, используйте выемки, чтобы схватить и поднять аккумулятор.

Отвинтите четыре винта по 4,45 мм в углах телефона.

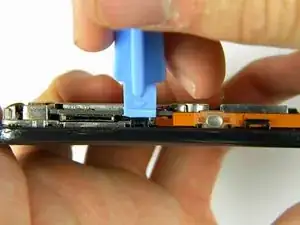

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть фиксаторы по краям корпуса телефона.

Не беспокойтесь о внутренних компонентах телефона; они не соединены с этим корпусом.

Снимите корпус с телефона.

Осмотрите устройство — с винтами снятыми, найдите антенну.

Отверткой Phillips удалите винт 4,50 мм, фиксирующий антенну.

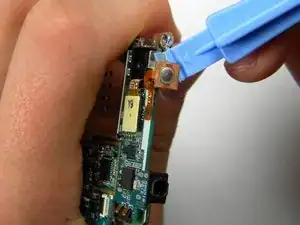

Пластиковым инструментом аккуратно сожмите разъём кабеля антенны и поднимите, чтобы отсоединить его от места посадки.

Осторожно поднимите антенну и снимите её с задней части устройства.

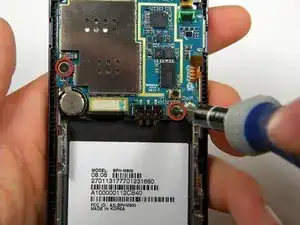

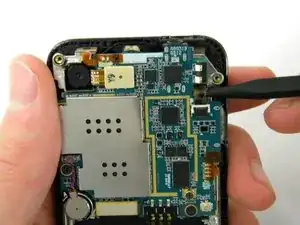

Снимите два винта по 3,50 мм, соединяющие материнскую плату с корпусом.

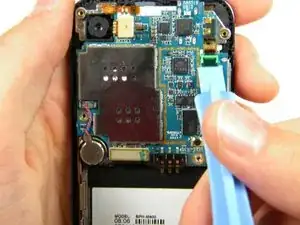

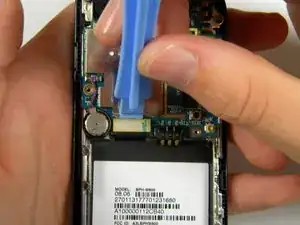

Пластиковым инструментом отсоедините три шлейфа на материнской плате.

Выведите верхний правый шлейф из его разъёма на материнской плате.

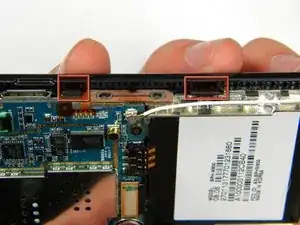

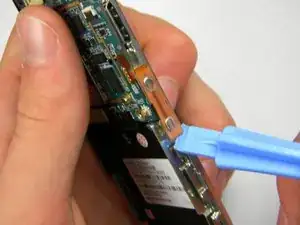

Пластиковым инструментом отщёлкните фиксаторы по бокам материнской платы, соединяющие её с передней панелью корпуса.

Отодвиньте материнскую плату от передней панели корпуса.

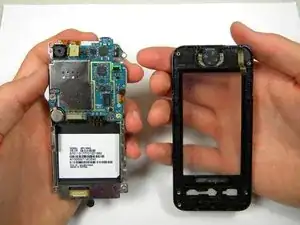

После подъёма материнской платы передняя панель и центральная рамка должны разделиться, как показано.

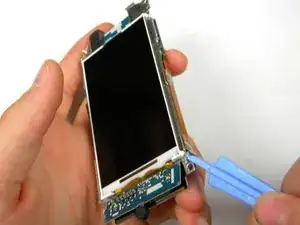

Пластиковым инструментом аккуратно подденьте боковые накладки кнопок управления от металлической центральной рамки.

Всего три накладки: справа, слева и сверху телефона.

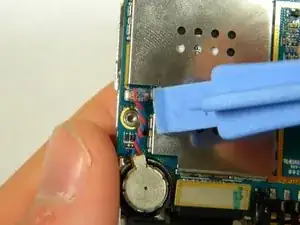

Пластиковым инструментом отожмите разъём динамика от задней стороны материнской платы.

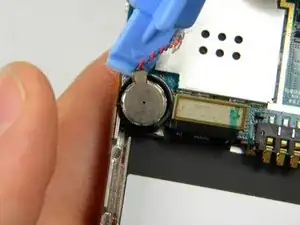

Пластиковым инструментом извлеките динамик из его посадочного места.

Подденьте в месте входа провода в динамик.

На дне динамика есть клей, поэтому для извлечения потребуется небольшое покачивание.

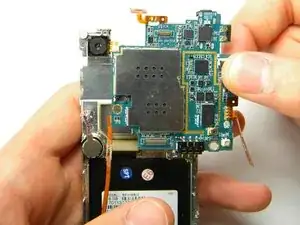

Осторожно поднимите материнскую плату из центральной рамки.

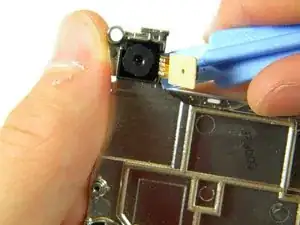

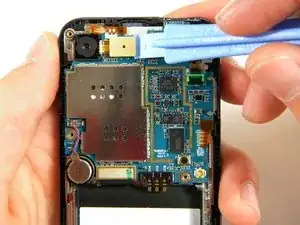

После того как материнская плата удалена из рамки, используйте лопаточку, чтобы извлечь камеру.

Вставьте лопаточку между камерой и рамкой, затем поднимите вверх.

Камера приклеена, поэтому для её извлечения потребуется приложить некоторое усилие.

Вы успешно извлекли камеру из Samsung Instinct.
