Замена дополнительной платы (daughterboard) Samsung Mythic SGH-a897

Чтобы снять заднюю крышку телефона, вставьте ноготь в щель внизу телефона и сдвиньте.

Поместите палец на любой из нижних углов отсека для батареи и поднимите, чтобы извлечь батарею.

Отверткой Phillips #00 отверните шесть винтов 5 мм с задней крышки телефона.

Используя инструмент iFixit для вскрытия, вставьте его в шов между задней крышкой и остальной частью телефона.

Продвигаясь вдоль шва, подденьте заднюю крышку и снимите её с телефона.

Аккуратно извлеките камеру, используя инструмент iFixit, чтобы поддеть разъем кабеля камеры на материнской плате.

Аккуратно снимите камеру с материнской платы телефона.

Отверткой Phillips #00 удалите два винта 3.8 мм.

Пинцетом крепко захватите чёрный рычажок внизу материнской платы.

Пинцетом поднимите чёрный рычажок вверх так, чтобы он стал вертикальным относительно материнской платы.

Снимите ZIF-кабель, аккуратно потянув кабель прямо наружу пинцетом.

Справа от рычажка используйте пинцет, чтобы отщелкнуть чёрный разъём.

Пинцетом отщелкните оранжевый ленточный кабель с левой стороны телефона.

Пинцетом отщелкните другой оранжевый ленточный кабель вдоль левой стороны телефона.

Работайте аккуратно, это очень хрупкая часть материнской платы телефона, которую легко повредить.

Заведите одну сторону пинцета под красный и синий провода и конденсатор с любой стороны пинцета.

Аккуратно приподнимите конденсатор и отведите его от телефона.

НИ В КОЕМ СЛУЧАЕ не извлекайте материнскую плату полностью. Необходимо снять ещё один зажим на задней стороне материнской платы.

Осторожно приподнимите материнскую плату с задней части телефона под углом.

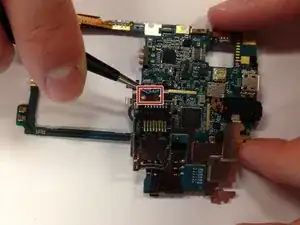

Пинцетом отщелкните чёрный разъём.

Пинцетом отщелкните разъём.

Снимите дополнительную плату.
