Замена вибромотора Nokia 6

Перед началом разборки выключите ваш Nokia 6.

Вставьте инструмент для извлечения SIM-карты в отверстие на левой стороне телефона.

Извлеките SIM-карту и карту microSD.

Если стекло дисплея треснуло, проявите осторожность — заклейте дисплей лентой, чтобы предотвратить дальнейшее разрушение и травмы.

Наклейте налегающие полоски прозрачной упаковочной ленты на дисплей Nokia 6, пока весь экран не будет покрыт.

Чтобы смягчить клей, используйте тепловую пушку и прогрейте один край телефона в течение пяти минут.

Для использования тепловой пушки подключите её в розетку.

Когда тепловая пушка подключена, она автоматически включается и начинает выдувать горячий воздух.

Возьмите джимми и подденьте им стекло после того, как клей стал мягким.

Поместите медиатор под стекло после подъёма при помощи монтировочного инструмента, чтобы экран снова не приклеился к рамке.

Старайтесь не касаться металлическим монтировочным инструментом или картами края ЖК-дисплея под стеклянным слоем. Это может повредить ленточные кабели под ним и нарушить конструктивную целостность телефона.

Углы экрана — самая хрупкая часть. Убедитесь, что весь край экрана освободился от рамки, прежде чем поддевать углы.

Снимите экран с телефона.

Используйте отвертку Phillips #000, чтобы выкрутить винт 1 мм x 1.4 мм, удерживающий металлический кронштейн над разъёмом ленточного кабеля экрана.

Снимите металлический кронштейн пинцетом.

Используйте лопаточку, чтобы отключить разъём ленточного кабеля экрана и освободить сборку дисплея.

Углы и край ЖК-дисплея хрупкие. Будьте аккуратны при прикладывании его к задней части телефона.

Осторожно извлеките экран из устройства.

Отключите разъём аккумулятора с помощью лопаточки.

Используйте отвертку Phillips #00, чтобы выкрутить винт 1.2 мм x 2.2 мм в верхнем углу телефона.

Снимите кронштейн пинцетом.

Отключите кабель с помощью чёрной нейлоновой лопаточки.

Отсоедините кнопку «Домой» и извлеките её из устройства.

Удалите 18 винтов.

Один винт 1 мм x 1.4 мм нужно выкрутить отвёрткой Phillips #000.

Один из винтов — 1.2 мм x 4.2 мм — выкручивается отверткой Phillips #00.

Оставшиеся 16 винтов можно выкрутить той же отверткой Phillips #00; они 1.2 мм x 2.2 мм.

Отделите среднюю рамку лопаточкой и снимите её с устройства.

Снимите кронштейн пинцетом.

Отключите два кабеля лопаточкой.

Отсоедините кабель пинцетом.

Будьте осторожны при отсоединении кабелей, следите, чтобы не полностью вынуть кабели из телефона!

Удалите шесть винтов.

Два из них — 1.0 мм x 1.4 мм — выкручиваются отверткой Phillips #000.

Оставшиеся четыре винта — 1.2 мм x 2.2 мм — выкручиваются отверткой Phillips #00.

С помощью лопаточки извлеките материнскую плату из Nokia 6.

Будьте осторожны — материнская плата хрупкая. Осторожно покачивайте её при извлечении.

Пинцетом поднимите провод у разъёма microUSB и блок микрофона.

Удалите три винта.

Два из них — 1 мм x 1.4 мм — выкручиваются отверткой Phillips #000.

Один винт 1.2 мм x 2.2 мм выкручивается отверткой Phillips #00.

Снимите разъём microUSB и микрофон, поддев блок лопаточкой.

Осторожно поднимайте чёрную полоску лопаточкой, не рвите её.

Используйте лопатку, чтобы извлечь динамик из телефона.

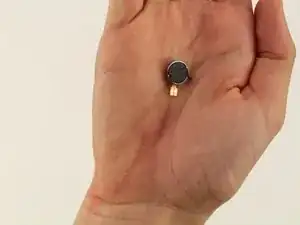

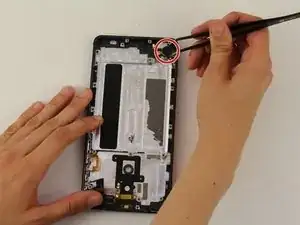

Используйте пинцет, чтобы извлечь вибратор.
