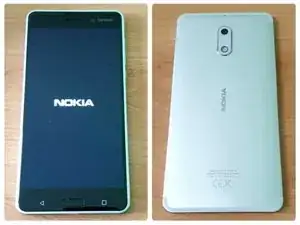

Разборка Nokia 6

Nokia 6 (TA-1011): после попадания в воду светодиоды загораются, но виртуальные клавиши (стрелка, «домой» и список недавно запущенных приложений) не работают.

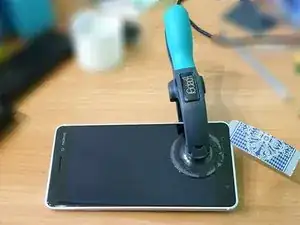

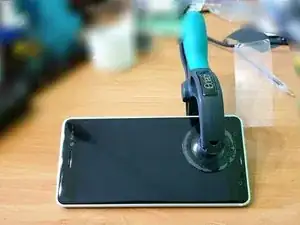

Снимите стекло/дисплей с двухстороннего скотча, разогрев края и поддев его с помощью присоски и тонкого пластика (игральные карты).

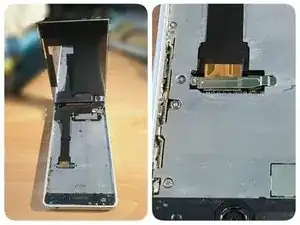

Начиная с верхней части (в области динамика), аккуратно приподнимите сенсорный модуль/дисплей и отключите разъём гибкого шлейфа, открутив винт и сняв металлическую пластину, фиксирующую его.

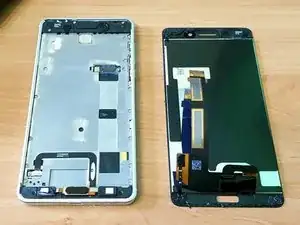

Далее, при необходимости применив горячий воздух, аккуратно оторвите шлейф от подлежащего двухстороннего скотча и снимите сенсорный модуль/дисплей.

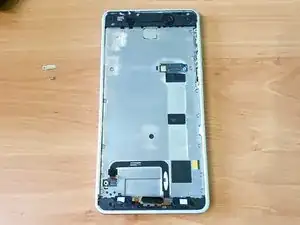

Открутите винт, снимите пластину и отключите кабель виртуальных клавиш/датчика отпечатка.

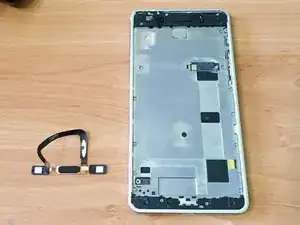

Разберите модуль «гибкий шлейф датчика отпечатка», отсоединив шлейф от двухсторонней ленты.

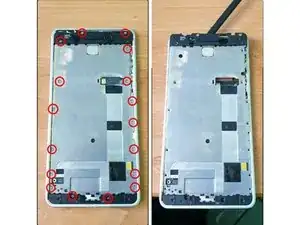

Открутите винты и отожмите металлическую пластину, аккуратно поддев её пластиковым инструментом.

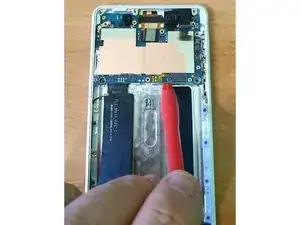

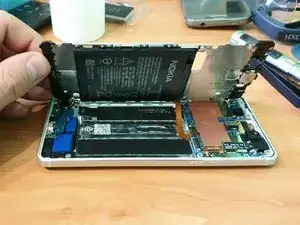

Сдвиньте металлическую пластину в сторону и отключите батарею, чтобы можно было её извлечь.

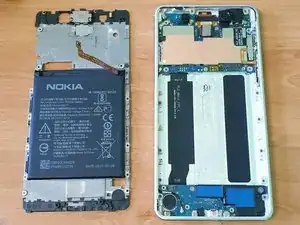

Металлическая пластина с извлечёнными батареей и динамиком.

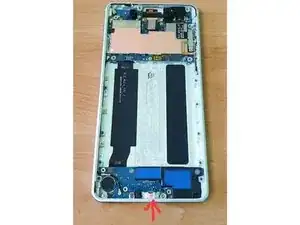

Над разъёмом зарядки видно, что датчик влажности розовый вместо белого; это означает попадание жидкости в эту область.

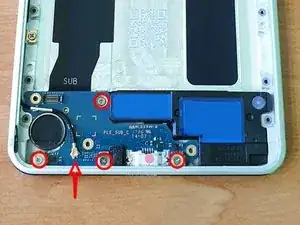

Открутите винты модуля зарядки и отсоедините разъём антенны.

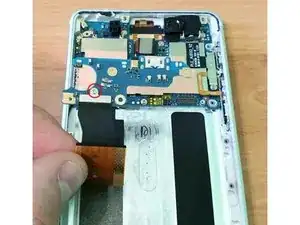

Отсоединив шлейф от подлежащей двухсторонней ленты и сняв плату зарядки, открутите винт и отключите шлейф.

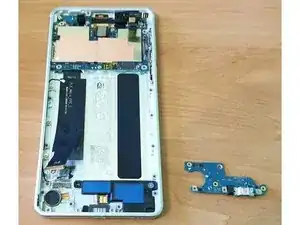

Разберите модуль зарядки.

После извлечения лотка SIM/microSD с помощью экстрактора и отключения кабеля антенны, разъёма наушников и кнопок громкости/питания открутите винты материнской платы.

Аккуратно приподнимите материнскую плату, поддев её пластиковым инструментом, и извлеките из посадочного места.

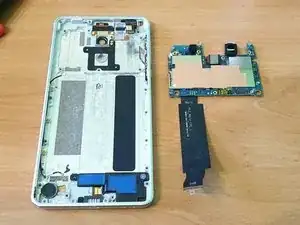

Материнская плата с отсоединённым шлейфом модуля зарядки.

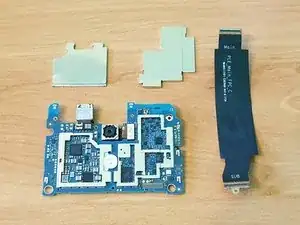

Чтобы проверить отсутствие сгоревших компонентов или окислений на плате, необходимо отключить гибкий шлейф и снять изоляционные/теплоотводящие листы с различных компонентов материнской платы.

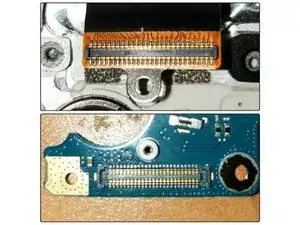

При внимательном рассмотрении под микроскопом в наиболее подвергшейся воздействию воды части (как показано в шаге 6) обнаружены мелкие окисления на контактных ножках шлейфа и модуля зарядки, что препятствовало передаче сигнала от датчика отпечатка и виртуальных клавиш к материнской плате.
