Замена сенсорного стекла (оцифровщика) дисплея Samsung Galaxy Ace II x

Я вижу этот телефон впервые.

Его принёс друг и сказал, что нужно заменить оцифровщик, за что он даст 20 долларов.

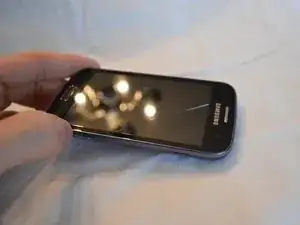

Разбитый дисплей — причина замены переднего сенсорного стекла.

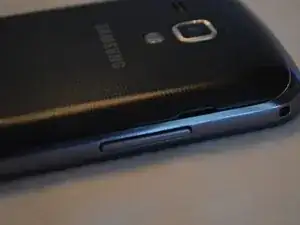

Найдите маленькое отверстие на левой стороне телефона рядом с кнопкой регулировки громкости; в него можно вставить ноготь и поддеть крышку батарейного отсека.

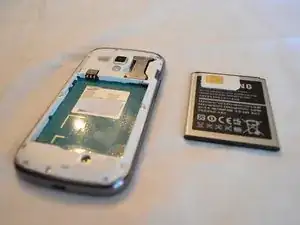

Извлеките аккумулятор, потянув за небольшую выемку внизу, и сдвиньте SIM‑карту вбок, чтобы вынуть её из корпуса.

Также можно слегка постучать нижней частью телефона по поверхности экраном вверх, чтобы аккумулятор выпал.

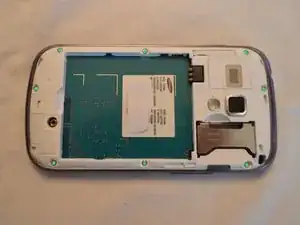

Удалите 8 отмеченных винтов.

После снятия винтов вставьте лопатку не более чем на сантиметр в корпус устройства.

Осторожно подденьте по периметру там, где серая пластмасса соприкасается со стеклом дисплея.

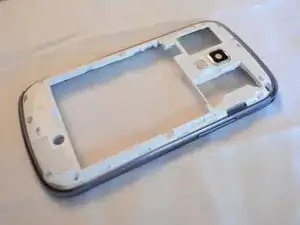

Пластиковая задняя панель полностью отделится от корпуса.

Возможно, придётся приложить некоторое усилие, но не переусердствуйте, чтобы не повредить пластик или внутренние компоненты.

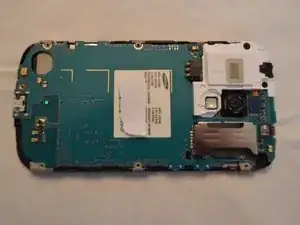

Вот материнская плата телефона.

Удалите один винт, крепящий материнскую плату.

Не пытайтесь пока извлечь материнскую плату!

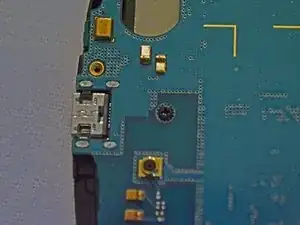

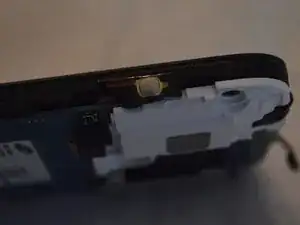

Осторожно отсоедините соединитель кнопки питания с боковой части устройства. Начните с правого нижнего угла того места, где он показан на первой фотографии.

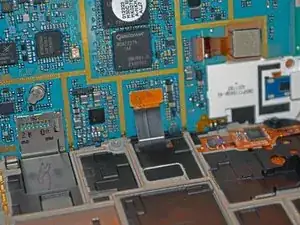

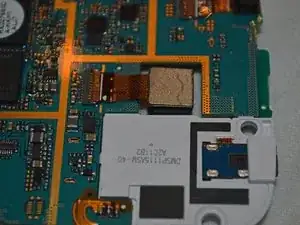

Аккуратно отключите выделенный ленточный кабель от материнской платы.

НЕ ТЯНИТЕ МАТЕРИНСКУЮ ПЛАТУ МОЛНИЕНОСНО ИЗ КОРПУСА ДИСПЛЕЯ!

На последнем фото показан ленточный кабель, соединяющий динамик и разъём для наушников. Если вы заменяете только оцифровщик, его отключать не нужно.

Осторожно приподнимите ту сторону, где нет белого пластика, чтобы увидеть ленточный кабель, подключённый снизу.

Отсоедините этот разъём ленточного кабеля пластиковой лопаткой и выньте материнскую плату из шасси дисплея.

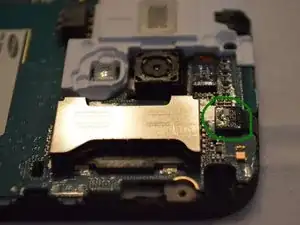

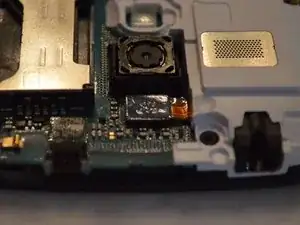

Если нужно заменить основную камеру, она находится здесь и готова к отключению.

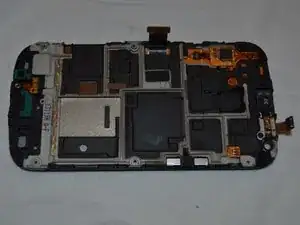

Вуаля! Теперь открыт корпус «живота зверя» — а точнее, корпус тонкоплёночного транзистора (TFT).

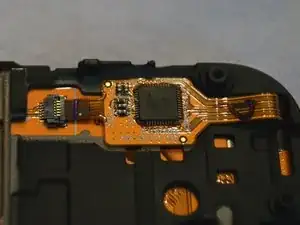

Отключите этот ленточный кабель, откинув чёрную защёлку слева (относительно фотографии) вверх и вправо, затем аккуратно выведите ленточный кабель.

Прогрейте всю переднюю часть дисплея феном для термоусадки. Подойдёт и обычный фен для волос.

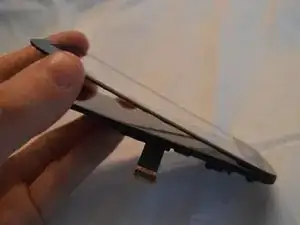

Вставьте ноготь в место с небольшим швом — я нашёл его в верхнем правом углу — и приподнимите настолько, чтобы войти лопаткой.

Проведите лопаткой вдоль всего края дисплея. Здесь нет чувствительных ленточных кабелей, но обращайте внимание на серебристую решётку динамика вверху и кнопку «Домой» внизу.

Также приподнимите любую часть оцифровщика, которая отделилась от металлического корпуса TFT. Это предотвратит повторное приклеивание и облегчит работу.

При удалении клея лопаткой всегда тяните её по стороне оцифровщика (в направлении стекла), а не в сторону металлического корпуса, иначе можно поцарапать TFT.

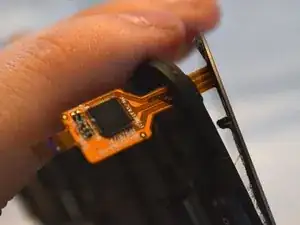

Осторожно протяните соединитель ленточного кабеля через прорезь, следя, чтобы он ни за что не зацепился.

Если вы заменяете оцифровщик, к ленточному кабелю не обязательно относиться чрезмерно бережно, но это всё же рекомендуется.

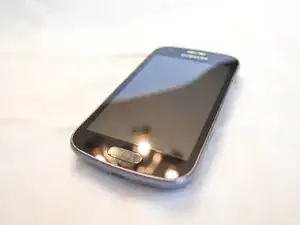

При сборке выполните все шаги в обратном порядке.
