Замена материнской платы Samsung Fascinate

Чтобы снять заднюю крышку Samsung Galaxy S, может понадобиться лопатка.

Найдите прорезь в нижней части телефона.

Вставьте край лопатки в прорезь и используйте её для отделения задней крышки от корпуса телефона.

Вставьте лопатку в пространство между аккумулятором и корпусом телефона и потяните аккумулятор вверх, перемещая лопатку вдоль его нижней части.

Используйте отвёртку, чтобы выкрутить шесть серебристых винтов, крепящих основной корпус к ЖК-сенсорному экрану.

Если винты застрянут, используйте лопатку, чтобы извлечь их.

Используйте пластиковую вскрывающую инструмент для отделения основного корпуса от ЖК-сенсорного экрана.

Вставьте тонкий край пластиковой инструмент в паз между серебристым и чёрным краем.

Проденьте инструмент по всему периметру корпуса, пока не услышите, как отсоединяются все защёлки.

После отсоединения защёлок отделите основной корпус от ЖК-сенсорного экрана.

Используйте лопатку, чтобы вынуть серый резиновый прямоугольный элемент из основного корпуса.

Используйте лопатку, чтобы отделить динамик от основного корпуса, вставляя её в паз между ними.

После освобождения защёлок динамик легко выйдет наружу.

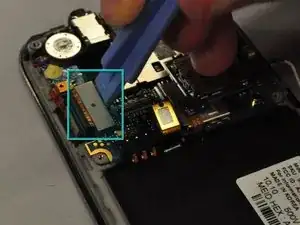

Используя пластиковую вскрывающую инструмент, отсоедините чёрный квадратный элемент, выделенный синим цветом.

Отделите блок камеры, прикреплённый к нему, от материнской платы.

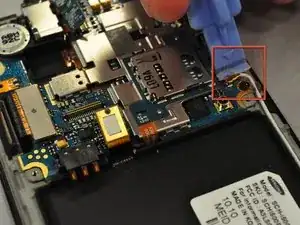

Используйте пластиковую вскрывающую инструмент, чтобы отключить белый провод, выделенный красным.

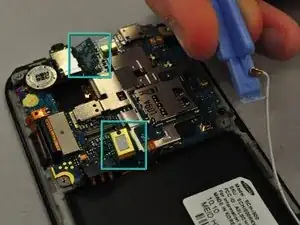

Осторожно отсоедините зелёный и золотой элементы, выделенные рамкой, от материнской платы.

Выделенные элементы не полностью отделяются от материнской платы.

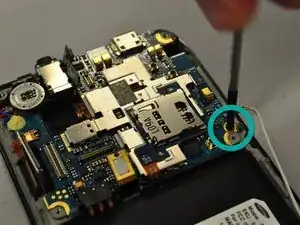

Используйте отвёртку, чтобы выкрутить чёрный винт, обведённый синим.

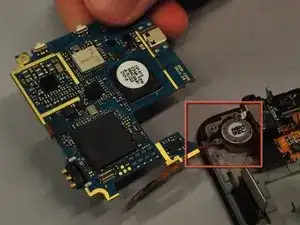

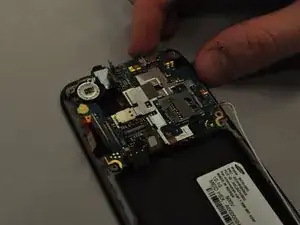

Аккуратно поднимите материнскую плату с сенсорного экрана.

Материнская плата всё ещё соединена с телефоном проводами. Не тяните за провода.

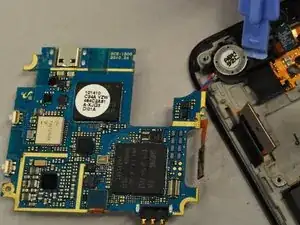

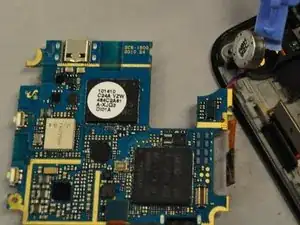

Используя пластиковую вскрывающую инструмент, аккуратно извлеките серебристый цилиндр из его посадочного места.

Цилиндр удерживается слабым клеем и должен легко выниматься.
