Разборка платы логики Samsung Galaxy Ace

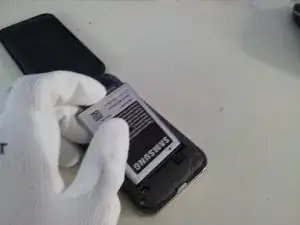

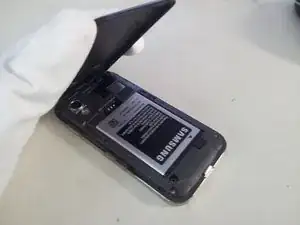

Снимите крышку батарейного отсека и батарею

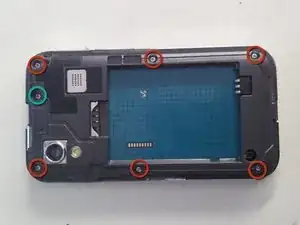

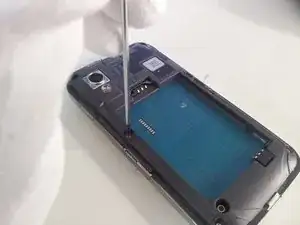

Удалите 7 серебристых винтов крестовой отверткой #000.

Иногда зелёный винт может быть немного тугим. Используйте пинцет, чтобы вытащить его.

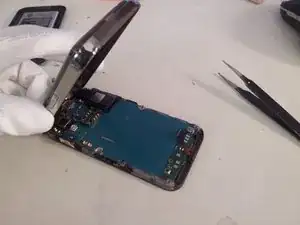

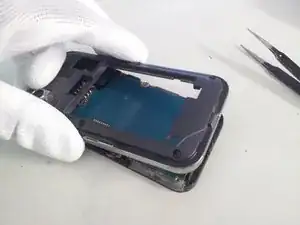

Осторожно поднимите заднюю крышку от сборки экрана снизу.

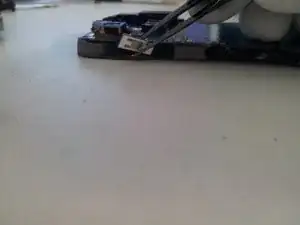

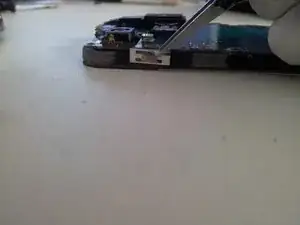

Используйте плоский пинцет, чтобы снять гибкую кнопку включения/выключения с рамки.

Будьте осторожны, гибкий кабель очень хрупкий; он может порваться, если действовать слишком быстро.

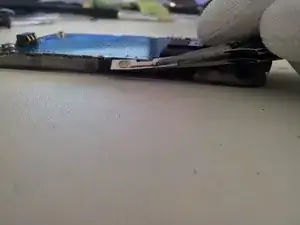

Используйте плоский пинцет и аккуратно снимите гибкую кнопку регулировки громкости с левой стороны.

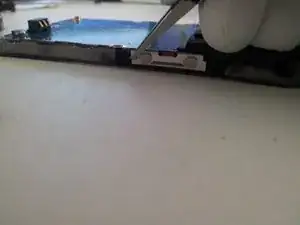

Сделайте то же самое для правой стороны.

Затем медленно поднимайте шлейф; если действовать быстро, вы можете порезать кабель.

Поднимите микрофон с платы логики.

Поднимите кабель датчика/ушного динамика с помощью инструмента для вскрытия.

Не применяйте силу, вы можете повредить пайку.

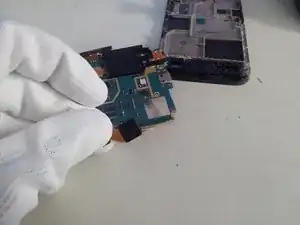

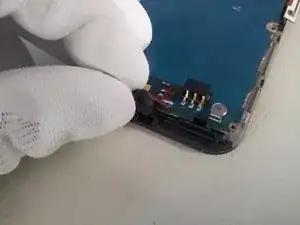

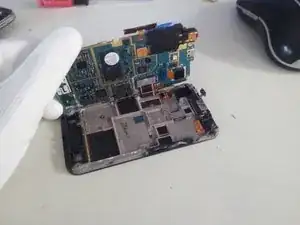

Поднимите плату логики с правой стороны.

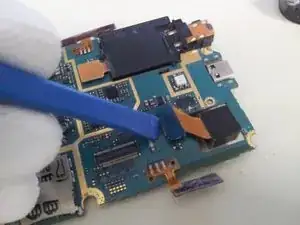

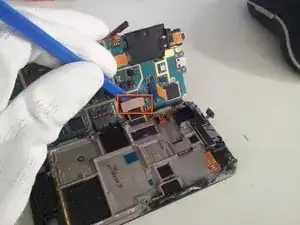

Используйте инструмент для демонтажа, чтобы отключить кабель дисплея от платы логики.

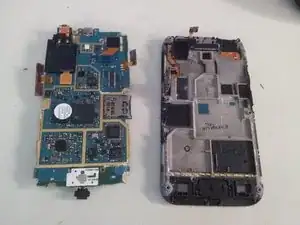

Теперь вы можете отделить плату логики от сборки дисплея.

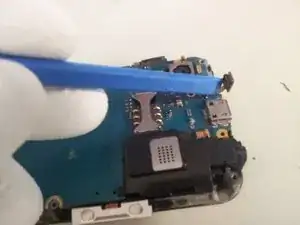

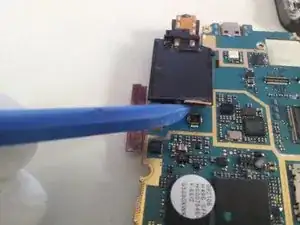

Используйте инструмент для демонтажа, чтобы отщёлкнуть модуль камеры от платы логики.

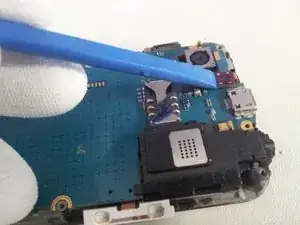

Используйте инструмент для демонтажа или лопатку, чтобы отключить кабель модуля динамика.

И отделите модуль динамика от платы логики.

Будьте внимательны, модуль закреплён пластиковыми защёлками к плате логики. Не применяйте силу, делайте небольшие волнообразные движения, и динамик выйдет самостоятельно.

Теперь вы можете работать с платой логики.
