Замена задней камеры Samsung Galaxy Alpha
В этом руководстве подробно описано, как заменить заднюю камеру Samsung Galaxy Alpha. Заднюю камеру требуется заменить, если объектив треснул или камера работает некорректно. Телефон очень хрупкий, поэтому будьте осторожны при снятии экрана и задней крышки. Эти детали легко деформировать и сломать. Следуя этим инструкциям и проявляя осторожность, можно сэкономить время и деньги, заменив один компонент вместо приобретения нового телефона.
Шаг 1

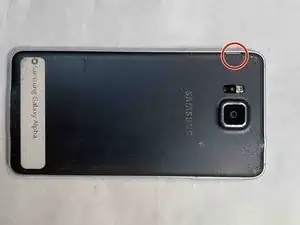

На задней панели телефона найдите выемку на боку. При взгляде на телефон в вертикальном положении со спины она должна находиться слева от камеры.

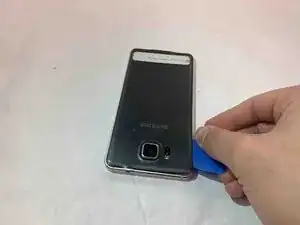

Используйте инструмент, например лопатку iFixit, чтобы вставить её в эту щель и создать вертикальное разделение между задней крышкой и корпусом телефона. Это можно сделать и вручную, если инструмент недоступен.
Шаг 2
Перед началом убедитесь, что телефон выключен.

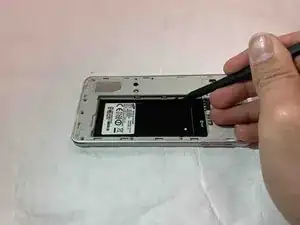

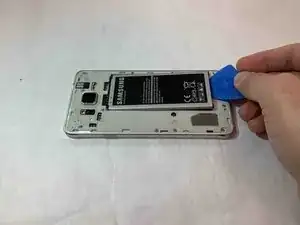

Найдите выемку возле основания отделения для аккумулятора.
Используя лопатку iFixit или пальцы, поднимите аккумулятор вверх и наружу.
Шаг 3

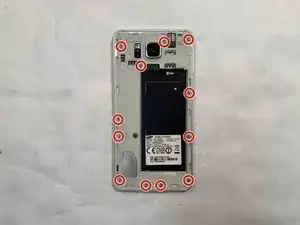

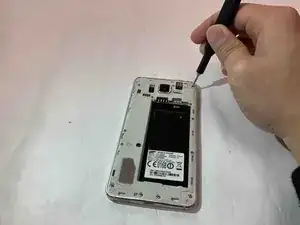

Используя крестовую отвертку Phillips #00, выкрутите и отложите в сторону двенадцать винтов длиной 3.0 мм, которые фиксируют заднюю панель к основному корпусу телефона.
Шаг 4

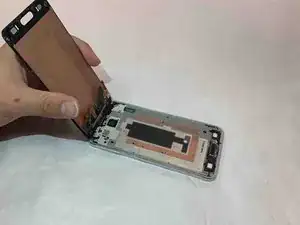

Переверните телефон так, чтобы экран был сверху.

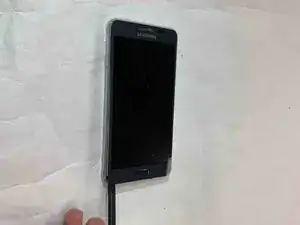

Используйте плоскую часть лопатки-halberd, чтобы отделить передний экран от корпуса телефона.
Поднимите вверх и наружу, чтобы снять экран.
Шаг 5
Переверните телефон так, чтобы задняя крышка была сверху.
Вставьте крючок лопатки-halberd в зазоры по бокам отделения для аккумулятора. Подоприте вверх, пока не появится разделение между задней крышкой и основным корпусом телефона.

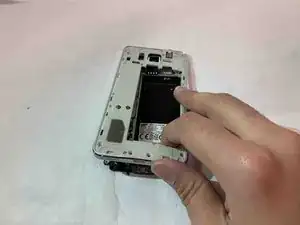

Используйте пальцы или инструмент для поддевания, чтобы полностью отделить и снять заднюю крышку.
Шаг 6

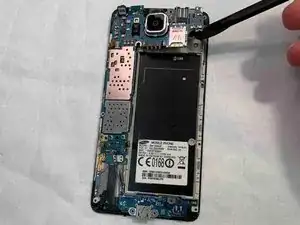

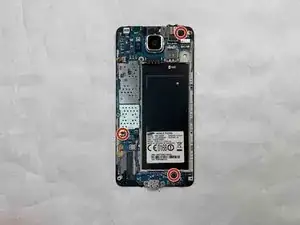

Используя крестовую отвертку Phillips #00, выкрутите и отложите в сторону три винта длиной 3.0 мм, которые фиксируют материнскую плату к основному корпусу телефона.
Шаг 7

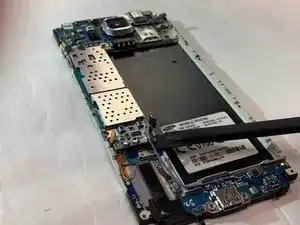

При выкручивании винтов на предыдущем шаге могла отслоиться пара контактных защёлок. Используйте лопатку, чтобы поднять их и убедиться, что они отделены от основного корпуса телефона.

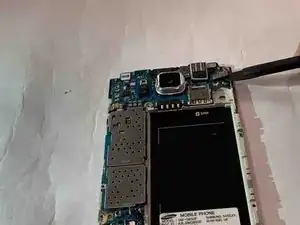

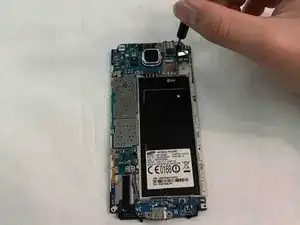

С помощью лопатки подденьте материнскую плату и снимите её с задней части корпуса телефона.
Шаг 8
Используя руки или лопатку, поднимите и снимите материнскую плату.
Шаг 9

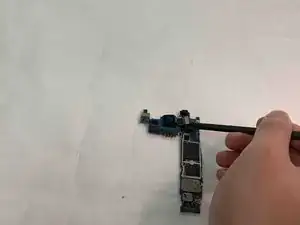

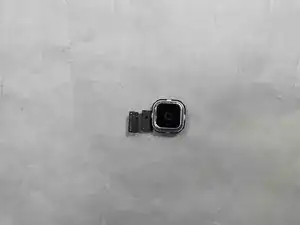

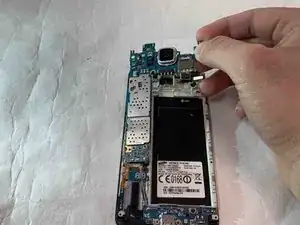

После снятия материнской платы используйте лопатку, чтобы отсоединить заднюю камеру от материнской платы.
Заключение
Для сборки устройства снова выполните эти действия в обратном порядке.
