Samsung Galaxy Ace Замена стекла сенсорного экрана, ЖК-дисплея, разговорного динамика, громкоговорителя, основной камеры
S5830, S5830i — как разобрать и заменить громкоговоритель, разговорный динамик, основную камеру, ЖК-дисплей, сенсорный дигитайзер стекла и т.д.
Шаг 1
Выключите телефон.

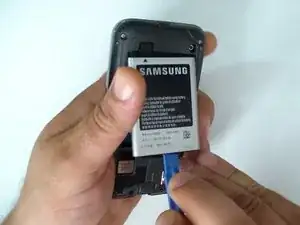

Извлеките аккумулятор и установленные SIM-карту и карту памяти.
Шаг 2

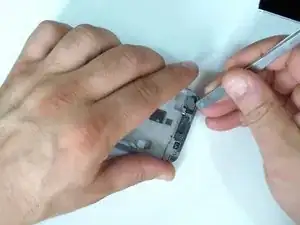

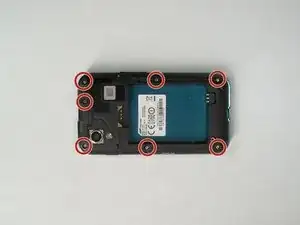

Удалите 7 винтов с крестообразной шлицем.

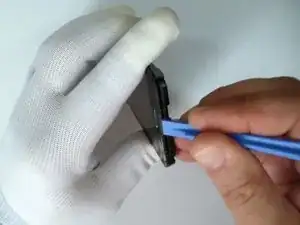

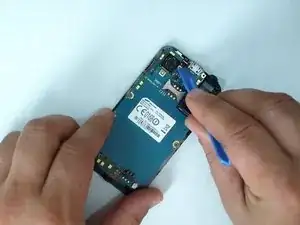

Используйте пластиковой инструмент для снятия задней крышки.

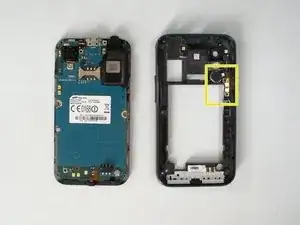

вибромотор
Шаг 3
Отключите шлейф разговорного динамика и датчика света.

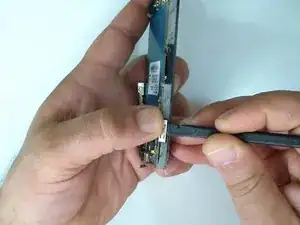

Снимите шлейф кнопок увеличения/уменьшения громкости.
То же самое выполните со шлейфом кнопки питания.
Будьте осторожны, не ломайте шлейфы.
Шаг 4
Поднимите микрофон.

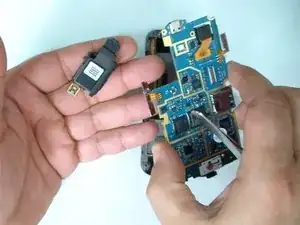

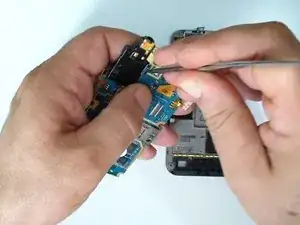

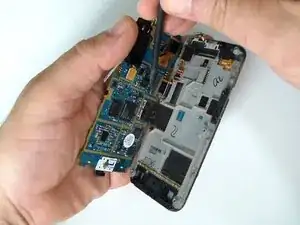

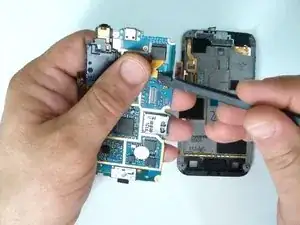

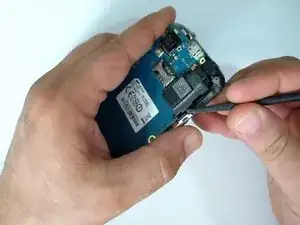

Поднимите плату с правой стороны и отключите шлейф ЖК-дисплея.

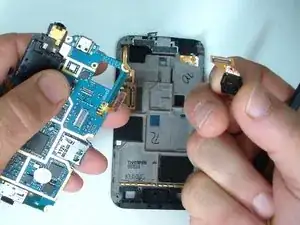

Снимите плату с центральной рамки.
Шаг 5

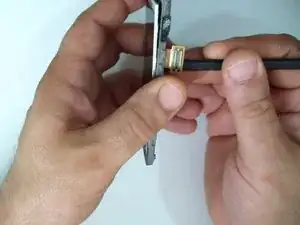

Это основная камера.
Шаг 6
Это модуль громкоговорителя и разъёма аудио.
Шаг 7

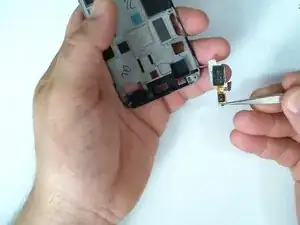

Модуль громкоговорителя и датчика освещённости,
Шаг 8

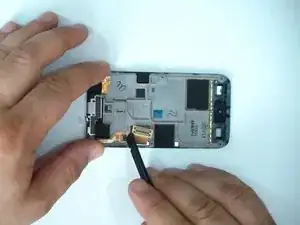

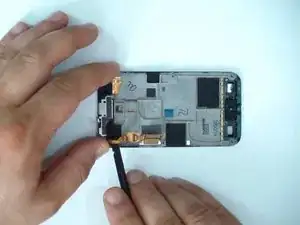

Отключите шлейф сенсорного экрана.
Шаг 9

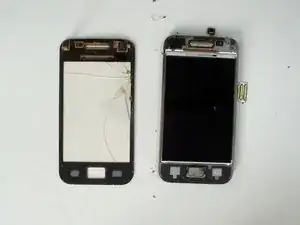

Используйте фен и нагрейте стекло сенсорного экрана, чтобы клей размягчился.

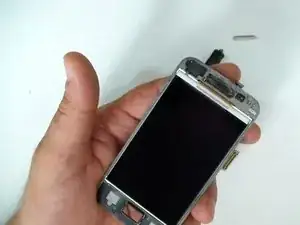

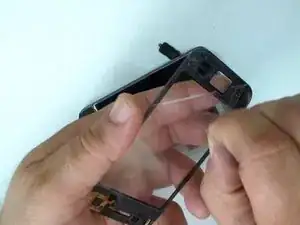

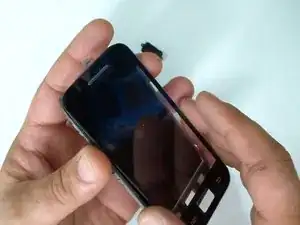

Используйте пластиковой инструмент для отделения стекла от центральной рамки.
Шаг 10

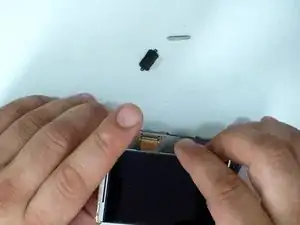

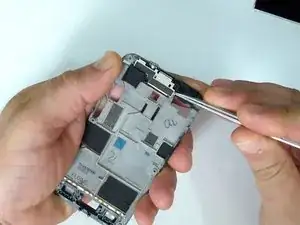

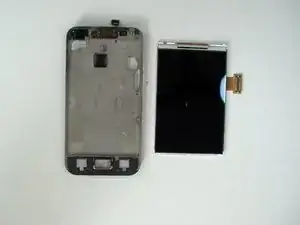

Снова, используя пластмассовый инструмент, отделите ЖК-дисплей от центральной рамки.
Шаг 11
Очистите центральную рамку и установите ЖК-дисплей.
Шаг 12

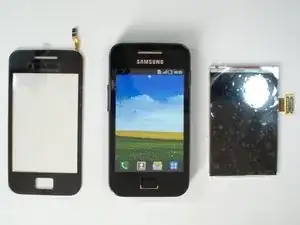

Установите сенсорный экран и начните сборку в обратном порядке.
Шаг 13

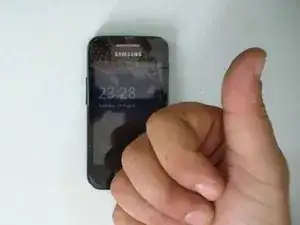

На этом всё.
.
.
.
.
Вам удалось выполнить ремонт?
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
