Замена разъема для наушников/аудиовыхода Samsung Fascinate

Чтобы снять заднюю крышку Samsung Galaxy S, возможно, понадобится лопатка.

Найдите прорезь, расположенную на нижнем крае телефона.

Вставьте край лопатки в прорезь и используйте её, чтобы снять заднюю крышку с телефона.

Вставьте лопатку в пространство между аккумулятором и корпусом телефона и подденьте аккумулятор, медленно продвигая лопатку по его нижней части.

Используйте отвертку, чтобы выкрутить все 6 серебристых винтов, крепящих основной корпус к ЖК-сенсорному экрану.

Если винты застряли, используйте лопатку, чтобы поддеть их.

Используйте пластиковую открывалку, чтобы отделить основной корпус от ЖК-сенсорного экрана.

Вставьте тонкий край пластиковой открывалки в паз между серебристым и черным краями.

Обойдите инструментом весь край телефона, пока не услышите, как отсоединяются все защелки.

После того как защелки будут отсоединены, отделите основной корпус от ЖК-сенсорного экрана.

Используйте лопатку, чтобы поддеть и извлечь серую резиновую прямоугольную деталь из основного корпуса.

Используйте лопатку, чтобы поддеть деталь вдоль паза между динамиком и основным корпусом.

После отсоединения динамик легко выйдет из посадочного места.

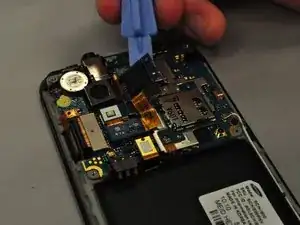

С помощью пластиковой открывалки необходимо отсоединить черный квадратный компонент, выделенный синим.

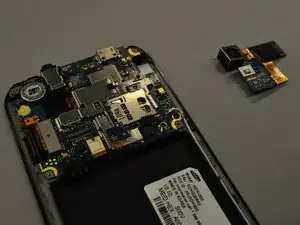

Подденьте камеру, прикреплённую к нему, и отсоедините от материнской платы.

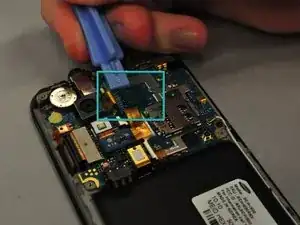

С помощью пластиковой открывалки отсоедините зеленые квадратные компоненты, крепящие устройство аудиовыхода к материнской плате.

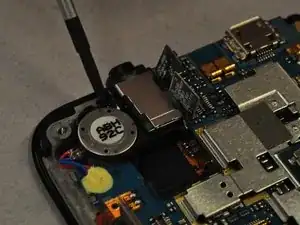

Затем используйте отвертку, чтобы выкрутить 2 черных винта, крепящих устройство аудиовыхода к материнской плате.

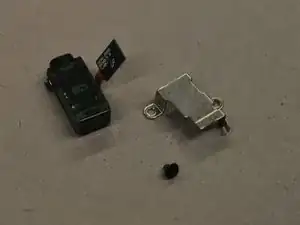

Теперь, когда вы выкрутили 2 черных винта, серебристая пластина, удерживающая устройство на материнской плате, должна легко сняться.

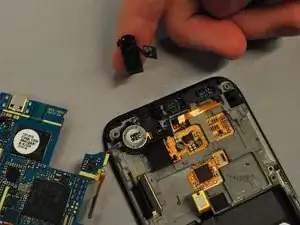

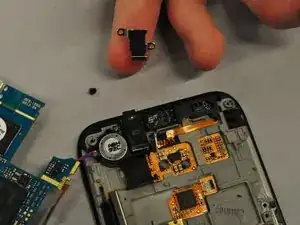

Далее аккуратно потяните устройство аудиовыхода от сенсорного экрана. Оно закреплено слабым клеем и должно легко отделяться.

Теперь можно установить новое устройство разъема для наушников/аудиовыхода.
