Замена дополнительного порта Moto X Pure Edition

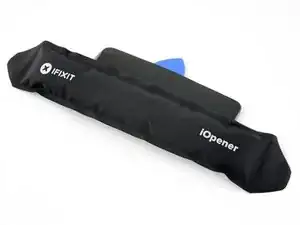

Подготовьте iOpener и прогрейте заднюю часть телефона вдоль правого края примерно пять минут. Это поможет размягчить клей, фиксирующий заднюю крышку.

Возможно, вам потребуется повторно нагреть и приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или электроплиту, но аккуратно — не перегрейте телефон: ЖК‑дисплей и внутренняя батарея чувствительны к теплу.

На следующих шагах вы будете прорезать клей, фиксирующий заднюю крышку.

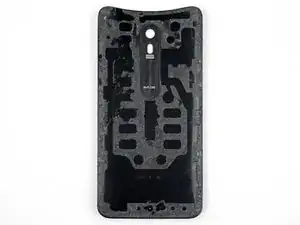

Клей нанесён как показано на первом изображении, где видна внутренняя часть крышки.

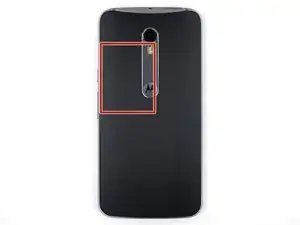

Избегайте резки в этой зоне, чтобы не повредить тонкие шлейф‑кабели.

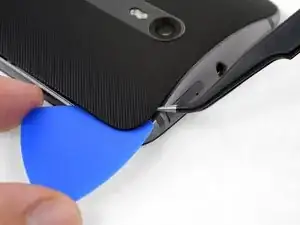

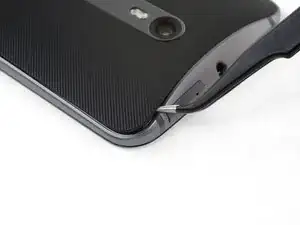

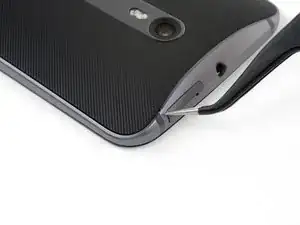

Сожмите пару заострённых пинцетов и вставьте их в маленькое отверстие на краю задней крышки рядом с гнездом для SIM‑карты.

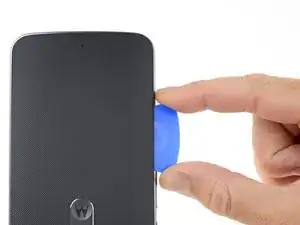

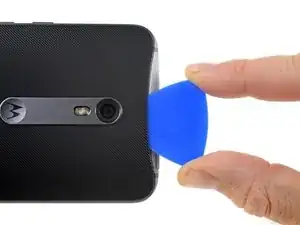

С помощью пинцета слегка приподнимите крышку и вставьте медиатор для раскрытия в зазор между крышкой и рамой.

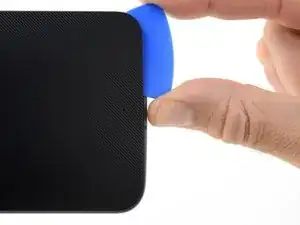

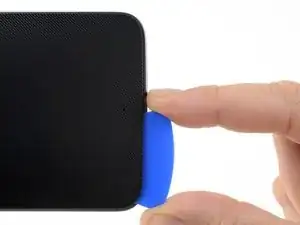

Проведите медиатором вдоль кромки телефона, чтобы разрезать клей задней крышки.

Старайтесь вставить медиатор как можно глубже под крышку, к центру крышки. В середине крышки находится толстый клей, который необходимо отделить.

Оставьте медиатор на месте, переходя к следующему шагу. Оставленный медиатор поможет не допустить повторного склеивания отделённого клея.

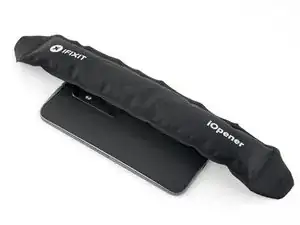

Подготовьте iOpener и прогрейте заднюю часть телефона вдоль левого края примерно пять минут. Это поможет размягчить клей, фиксирующий оставшуюся часть задней крышки.

Возможно, вам потребуется повторно нагреть и приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

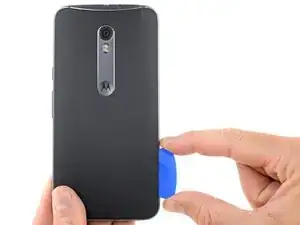

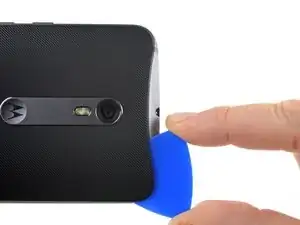

Прорежьте клей вдоль нижнего края телефона.

При необходимости повторно прогревайте заднюю крышку, чтобы клей не остыл и не затвердел.

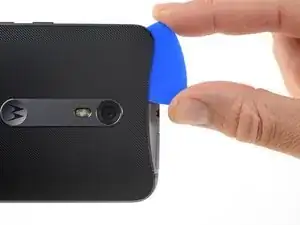

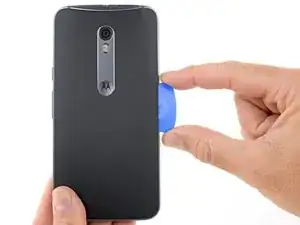

Прорежьте клей вдоль левой стороны телефона.

Старайтесь вставить медиатор как можно глубже под крышку, к центру крышки. В середине крышки есть толстый клей, который нужно отделить.

Прекратите резку, когда дойдёте до края кнопок регулировки громкости. Резка дальше может повредить шлейф‑кабели под крышкой.

Прорежьте клей вдоль верхнего края телефона, немного вытягивая медиатор, чтобы провести его вокруг тыльной камеры.

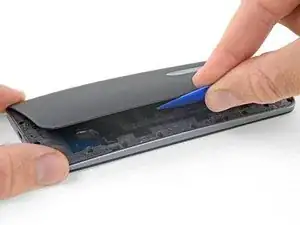

Осторожно отдёрните крышку от телефона.

Если клей в середине всё ещё держит, может потребоваться значительное усилие. При подъёме крышки используйте медиатор, чтобы прорезать оставшийся клей.

Для повторной установки задней крышки:

Сначала с помощью пинцета и лопатки удалите и соскребите остатки клея как с задней крышки, так и с шасси телефона.

Затем очистите зоны склейки спиртом высокой концентрации (не менее 90%) и безворсовой тканью. Протирайте в одном направлении, не взад‑вперёд. Это подготовит поверхность для новой ленты.

Запасной клей поставляется в виде предварительно вырезанного листа по контуру задней крышки. Если его нет, можно использовать двустороннюю ленту высокой адгезии, например Tesa 61395. Перед установкой вырезанной ленты на заднюю крышку удалите металлическую вставку. Установите ленту, затем верните вставку на место.

После установки задней крышки приложите сильное, равномерное давление к телефону в течение нескольких минут, чтобы клей хорошо схватился.

Если желаете, можно установить заднюю крышку без замены клея. Удалите крупные куски клея, мешающие плотному прилеганию крышки. После установки прогрейте заднюю крышку и приложите давление для закрепления.

Используйте острый конец лопатки, чтобы поддеть резиновую крышку над разъёмом батареи.

Снимите резиновую крышку.

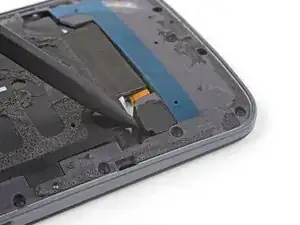

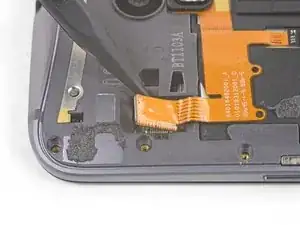

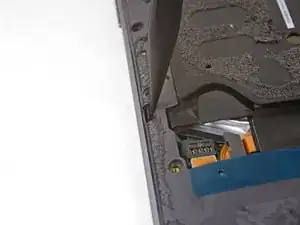

Используйте плоский конец лопатки, чтобы поддеть контакт батареи прямо вверх и вынуть его из разъёма.

Поддегайте только маленькую защёлку на конце разъёма, противоположном шлейф‑кабелю. Не давите сильно на разъём, иначе можно повредить штекер на материнской плате.

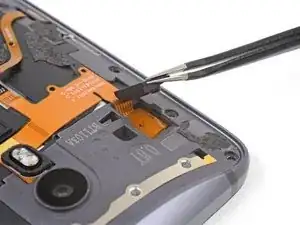

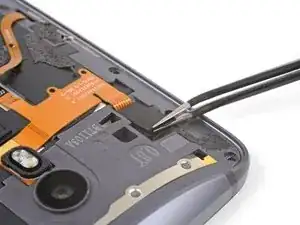

С помощью пинцета оторвите резиновую крышку над разъёмом вспышки.

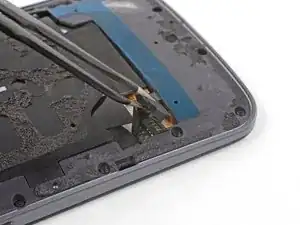

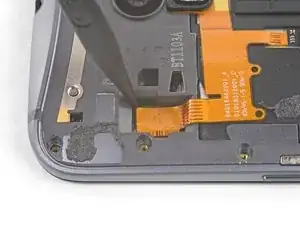

Используйте кончик лопатки, чтобы поддеть угол разъёма вспышки и выдвинуть разъём прямо вверх из его гнезда.

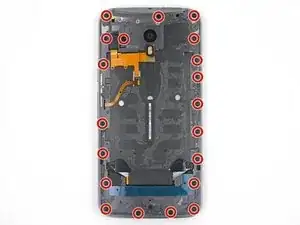

Используйте отвёртку Torx T3, чтобы вывернуть двадцать винтов длиной 2,4 мм.

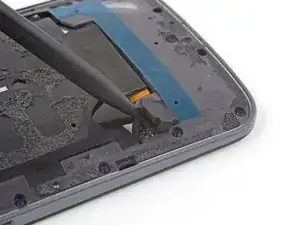

С помощью острого конца лопатки нажмите на небольшой зажим, фиксирующий левую сторону среднерамной панели, в сторону края телефона, чтобы освободить зажим.

Повторите предыдущий шаг, чтобы освободить зажим среднерамной панели справа.

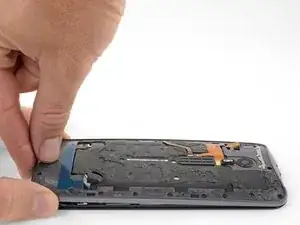

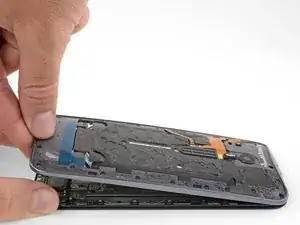

Держась за края дисплея, аккуратно приподнимите среднерамную панель от дисплея.

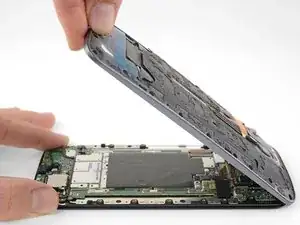

Снимите среднерамную панель с дисплея.

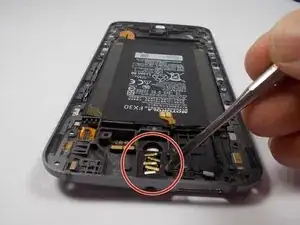

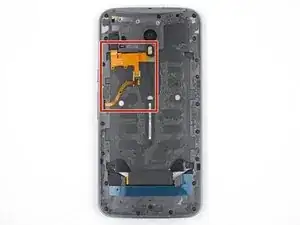

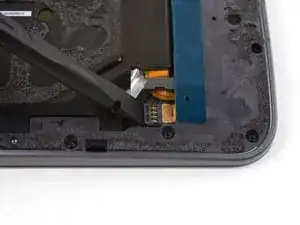

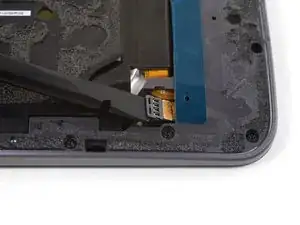

С помощью нейлоновой лопатки извлеките вспомогательный порт.
