Замена разъёма зарядки OnePlus 9 Pro

Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой телефона. Это снижает риск опасного теплового события в случае случайного повреждения аккумулятора во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Отключите зарядные устройства/периферийные устройства и выключите телефон.

Если заднее стекло треснуто, обязательно заклейте стеклянную панель лентой перед продолжением.

Лёгким нагревом феном прогрейте по периметру заднее стекло.

Дополнительно прогрейте верхний правый угол, так как в этом месте клей находится глубже внутри телефона.

Не держите фен на одном месте слишком долго, чтобы не повредить внутренние компоненты телефона.

Прикрепите присоску как можно ближе к нижнему краю.

Резко и равномерно потяните за присоску вверх, чтобы создать зазор между стеклом и рамой.

Если сложно создать зазор, нагрейте клеящий слой сильнее, чтобы дополнительно смягчить клей.

Вставьте медиатор для вскрытия в образовавшийся зазор.

Проведите медиатором по периметру заднего стекла, чтобы разрезать клей.

Вставляйте дополнительные медиаторы по мере разрезания клея, чтобы предотвратить повторное склеивание.

Если клей становится трудно разрезать, он, вероятно, остыл. Используйте фен, чтобы снова его разогреть.

Осторожно приподнимите заднее стекло и снимите его с телефона.

При сборке закрепите заднее стекло заранее вырезанным клеем или двусторонней клейкой лентой. После установки заднего стекла прижмите телефон с сильным и равномерным давлением на несколько минут, чтобы клей хорошо схватился — подходит стопка тяжёлых книг.

Используйте один из медиаторов, чтобы снять клей с нижней части кабеля беспроводной зарядки.

Отсоедините защёлкивающийся ленточный кабель, подключённый к модулю вспышки, поддев лопаткой за нижний край и поднимая строго вверх.

Используйте медиатор, чтобы снять модуль вспышки у камеры.

Отвинтите одиннадцать винтов длиной 4.9 мм с помощью отвертки Phillips #000, крепящих крышку материнской платы к телефону.

Используйте медиатор, чтобы оторвать крышку материнской платы.

Отвинтите пять винтов, фиксирующих крышку нижней дочерней платы, с помощью отвертки Phillips #000.

Два винта имеют белую головку и длину 4.8 мм. Они устанавливаются в нижний правый угол дочерней и материнской платы.

Остальные три винта чёрные, также длиной 4.8 мм.

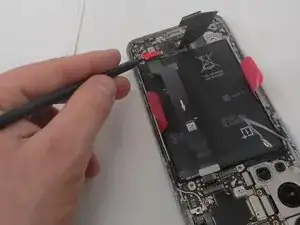

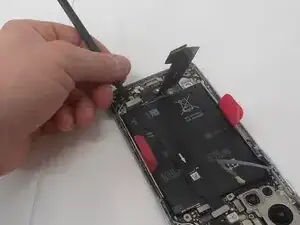

Отсоедините два межсоединительных кабеля, поддев лопаткой под каждый язычок и поднимая строго вверх.

Снимите три винта с динамика с помощью отвертки Phillips #000.

Поддев лопаткой, приподнимите и снимите динамик.

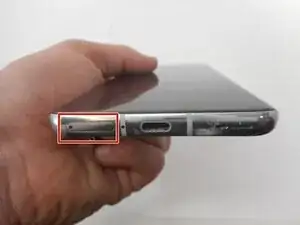

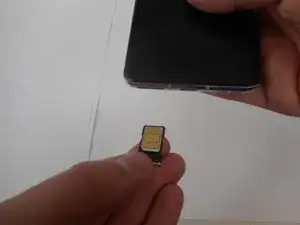

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие лотка SIM-карты на нижнем торце телефона.

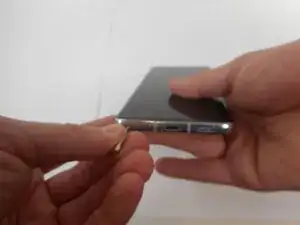

Нажмите сильно, чтобы извлечь лоток.

Удалите лоток SIM-карты.

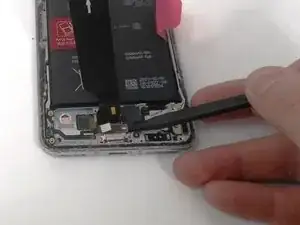

Вставьте лопаткой под язычок защёлки разъёма зарядки и поднимите его строго вверх, чтобы отсоединить.

Отщёлкните ленточный кабель внизу слева дочерней платы с помощью лопатки.

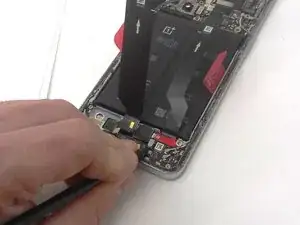

Вставьте лопаткой под язычок верхнего левого межсоединительного кабеля и поднимите строго вверх, чтобы отсоединить его.

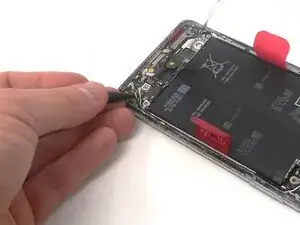

Поддев лопаткой, поднимите коаксиальные антенные кабели строго вверх, чтобы отсоединить их.

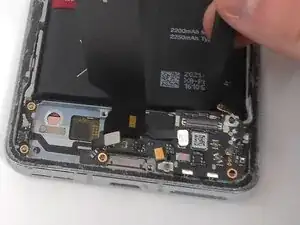

Всё должно быть полностью отключено от дочерней платы.

Выньте дочернюю плату вверх, используя лопаткой в качестве рычага.

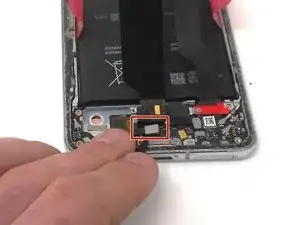

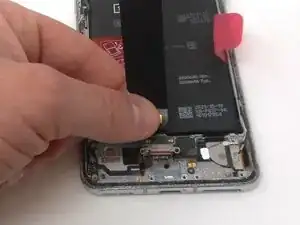

С помощью лопатки отщёлкните разъём USB и ленточный кабель, поддевая с правой стороны.

Снимите разъём зарядки.
