Замена сенсорного экрана/цифрового датчика HTC Sensation

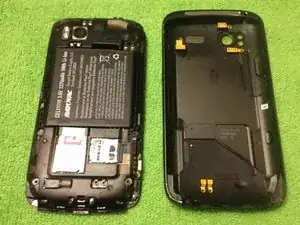

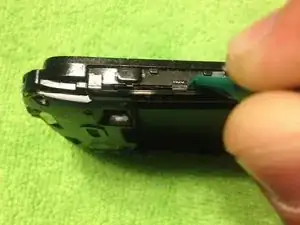

НЕ поддёргивайте, как показано на этой фотографии. Кнопку посередине, изображённую на фото, можно нажать — при её нажатии задняя крышка освободится и её затем можно легко снять.

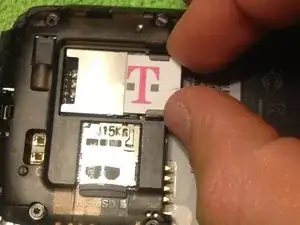

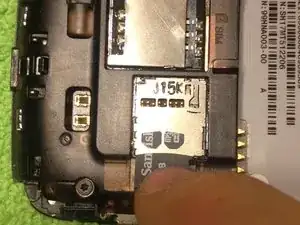

Извлеките аккумулятор, SIM-карту и карту памяти.

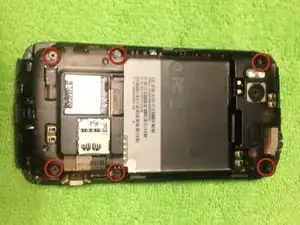

С помощью отвертки Torx открутите 6 винтов, показанных на фото.

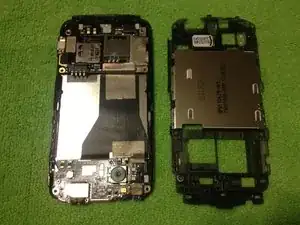

Используя пластиковый монтажный инструмент, вставьте его аккуратно в верхнюю, правую, левую стороны и снизу, затем подденьте, чтобы отщёлкнуть пластиковую рамку от корпуса ЖК/сенсорного экрана.

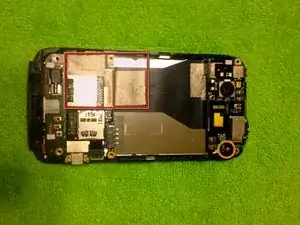

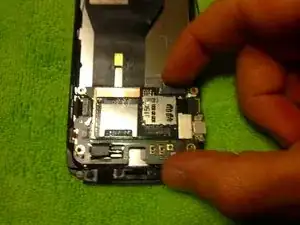

Снимите один винт с крестовой головкой с материнской платы.

Снимите серебряную ленту/клейкую ленту, закрывающую 2 разъёма типа «jawbone».

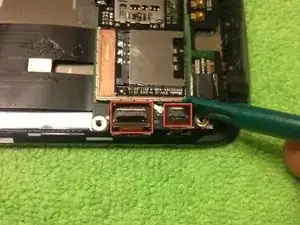

Аккуратно отключите 2 разъёма «jawbone».

Будьте осторожны при открытии разъёмов — если открыть их неправильно, они сломаются и телефон будет повреждён!

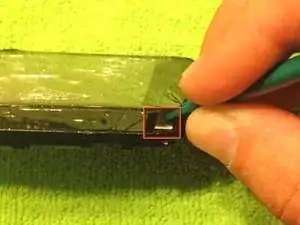

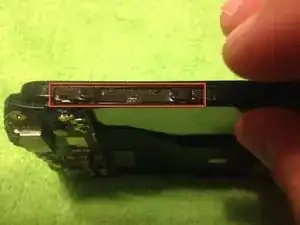

Снимите чёрную пластиковую накладку, закрывающую кнопки громкости на боковой стороне.

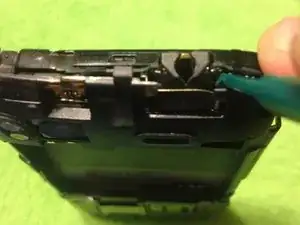

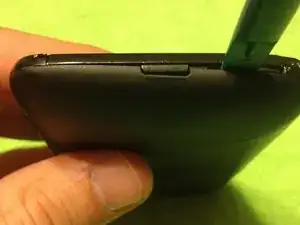

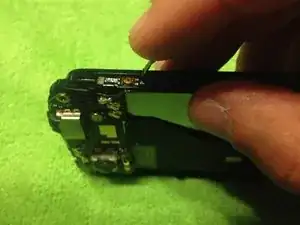

Снимите такую же чёрную пластиковую накладку с верхней кнопки питания. Будьте аккуратны и снимайте только пластик, под ним находится гибкий кабель.

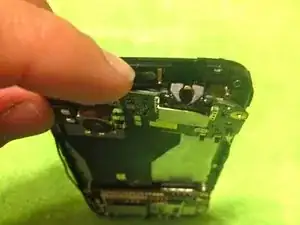

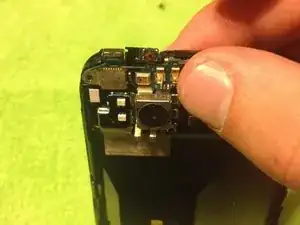

Осторожно поднимите гибкий кабель кнопки питания вверх.

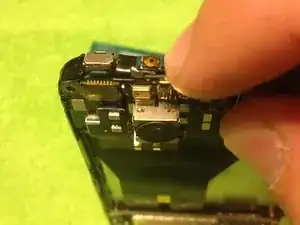

С поднятым гибким кабелем кнопки питания можно аккуратно приподнять материнскую плату.

БУДЬТЕ ОСТОРОЖНЫ: с обратной стороны материнской платы всё ещё подключены два кабеля к разъёмам «jawbone».

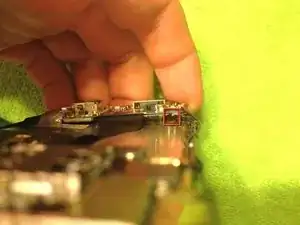

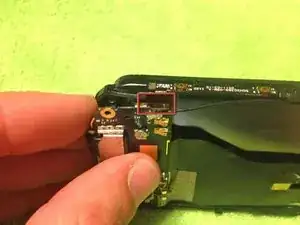

На обратной стороне вы едва увидите разъёмы «jawbone». Откройте их, чтобы освободить кабели.

Перед тем как полностью поднять материнскую плату убедитесь, что вы освободили второй разъём «jawbone». Этот разъём предназначен для сенсорного экрана/цифрового датчика. (На фото материнская плата уже вынута, чтобы показать точное расположение.)

После отсоединения гибкого кабеля вы можете приподнять материнскую плату. Один кабель всё ещё остаётся подключённым — это кабель сенсорного экрана/цифрового датчика. Поэтому при разбитом экране допустимо повредить этот кабель.

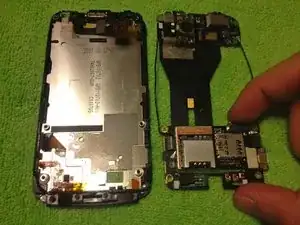

Теперь вы можете полностью вынуть материнскую плату.

По краям платы есть маленькие «зубчики», поэтому если возникают трудности, значит плата всё ещё зацеплена за зубчики.

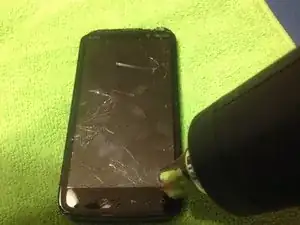

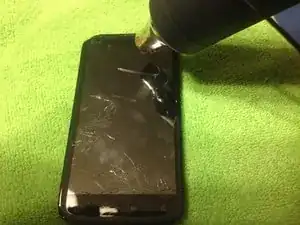

С помощью термофена аккуратно нагрейте стекло по периметру экрана. Не перегревайте, это может повредить ЖК-дисплей.

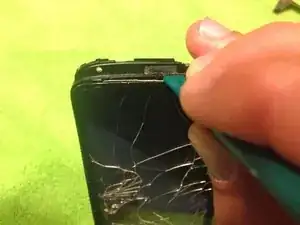

Начиная с верха и затем двигаясь вниз по сторонам, аккуратно вставьте пластиковый монтажный инструмент и начните отделять стекло сенсорного экрана от сборки ЖК-дисплея.

Будьте осторожны, подходя к низу при снятии стекла. Там есть тонкая полоса, которую нужно сохранить целой.

Внизу вы заметите белую полоску. Не рвите её — иначе подсветка кнопок внизу экрана не будет работать!

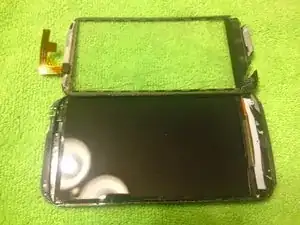

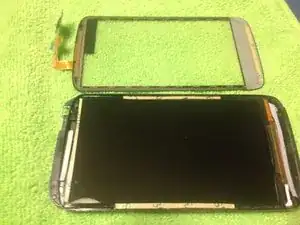

Полностью снимите стекло.

Снимите верхний слой липкой чёрной ленты, затем подготовьте сборку ЖК-дисплея и новый сенсорный экран/цифровой датчик с помощью нового клея — я использовал тонкие полоски двустороннего скотча.

При помощи микрофибровой ткани удалите пыль с ЖК-экрана.

Протяните кабель нового сенсорного экрана/цифрового датчика между рамкой и ЖК-экраном.

БУДЬТЕ ОЧЕНЬ ОСТОРОЖНЫ с кабелем сенсорного экрана/цифрового датчика! При необходимости можно аккуратно надавить на заднюю сторону ЖК, чтобы создать больше места. Возможно, придётся протянуть кабель с усилием; лишь бы вы не порвали его и не повредили ЖК-дисплей.

Когда кабель будет проведён, снимите всю бумагу с адгезивов и установите экран на место.

Теперь можно начинать сборку телефона в обратном порядке.

Подключение кабелей — самая сложная часть, но выполнимая.
