Замена камеры HTC Thunderbolt

Вставьте пластиковый инструмент для открытия в верхнюю часть Thunderbolt рядом с кнопкой питания.

Осторожно приподнимите заднюю панель по краям, пока она не ослабнет.

Поднимите и снимите заднюю панель.

Используя пластиковый инструмент для открытия, приподнимите аккумулятор снизу рядом с подставкой.

Извлеките аккумулятор из внутренней рамки.

Удалите шесть винтов с крестообразным шлицем по периметру задней рамки.

При удалении винта с наклейкой «void» ваша Thunderbolt потеряет покрытие по гарантии.

Вставьте пластиковый инструмент для открытия в нижнюю часть телефона под сенсорными клавишами.

Осторожно подденьте пластиковую крышку, скользя инструментом по нижней части телефона.

Снимите пластиковую крышку.

На пластиковой крышке есть клейкая лента, из‑за чего её трудно снять.

Снимите два винта с крестообразным шлицем там, где была пластиковая крышка.

Вставьте пластиковый инструмент между экраном и рамкой на боковой стороне телефона.

Медленно проведите инструментом вдоль стороны телефона, пока экран не начнёт отделяться от рамки.

Повторите то же для противоположной стороны телефона.

Осторожно отделите экран и телефон от задней рамки, начиная снизу.

Аккуратно потяните вниз телефон вместе с экраном, чтобы полностью отделить их от задней рамки.

Удалите два винта с крестообразным шлицем, закрепляющие внутреннюю заднюю рамку к устройству.

Вставьте пластиковый инструмент между внутренней задней рамкой и платой и медленно обойдите устройство по периметру.

Снимите внутреннюю заднюю рамку с остальной части устройства.

С помощью конца пластикового инструмента поднимите защёлку, удерживающую шлейф сенсорных кнопок.

Будьте осторожны при открывании этих защёлок — они очень легко ломаются.

Пинцетом вытяните шлейф сенсорных кнопок из разъёма.

Поднимите плату со стороны, где был отключён шлейф, и переверните её.

Снимите чёрную ленту, закрывающую фиксирующие язычки между платой и ЖК‑дисплеем.

Используя пластиковый инструмент, подденьте два защёлкивающихся язычка, соединяющих ЖК‑дисплей и плату.

После отщёлкивания язычков медленно отведите две части друг от друга.

Если при разъединении возникает сопротивление, какой‑то шлейф или защёлка не отключены правильно/полностью.

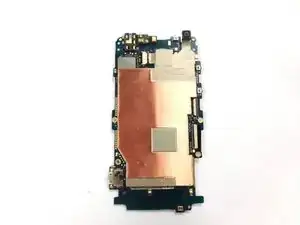

Плата теперь должна быть полностью отключена.

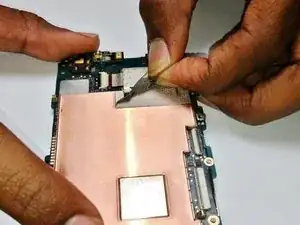

Просуньте ноготь между лентой и телефоном, затем аккуратно оторвите ленту.

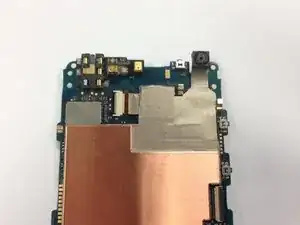

Поднимите защёлку, соединяющую камеру с платой.

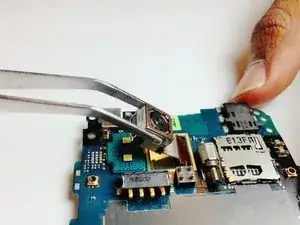

Переверните плату и пинцетом аккуратно схватите камеру, затем потяните назад и вверх.
