Замена дисплейного модуля Nexus 4

Выключите телефон, долго нажав кнопку питания и выбрав Выключение питания.

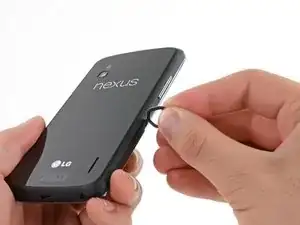

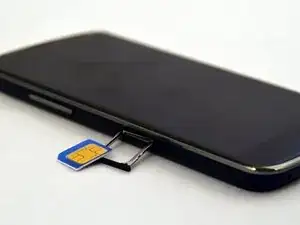

Извлеките лоток для SIM-карты с помощью инструмента для извлечения SIM-карты.

Этот шаг необходим для снятия задней крышки.

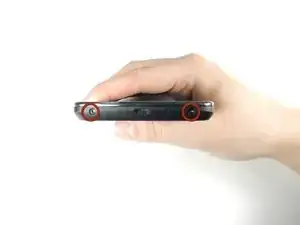

Удалите два винта внизу телефона отверткой T5 Torx.

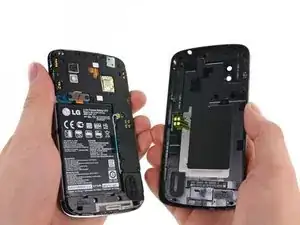

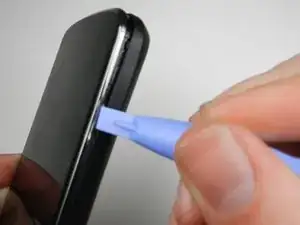

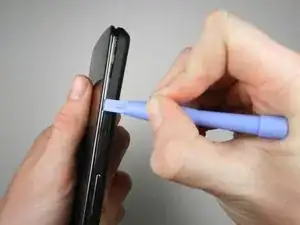

Осторожно откройте заднюю крышку, поддев по кромке крышки, начиная от угла телефона и обходя по кругу с помощью пластикового инструмента для открытия.

Процесс открытия может занять несколько минут. Пластик издаёт лёгкие щелчки по мере отделения задней крышки от остальной части телефона.

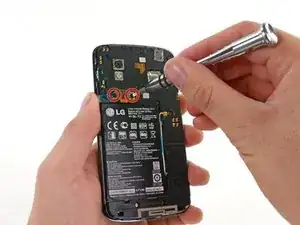

Удалите два винта Phillips длиной 1.8 мм, удерживающих разъём батареи.

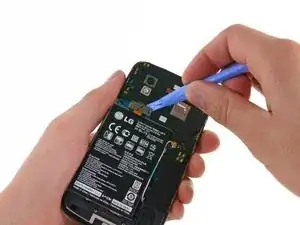

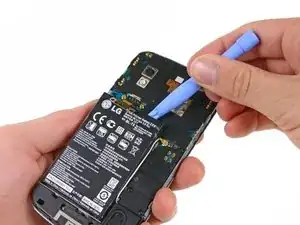

С помощью пластикового инструмента для открывания отключите кабель батареи от его гнезда на плате.

Снимите синюю ленту, которая фиксирует белый антенный кабель к батарее.

С помощью лопатки аккуратно отсоедините белый антенный кабель.

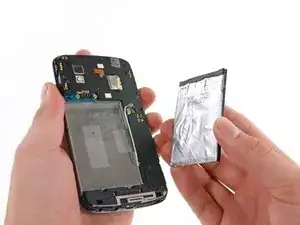

Осторожно подденьте батарею пластиковой лопаткой, начиная с верхнего левого угла и продвигаясь вниз к нижнему правому углу.

При необходимости можно также использовать пластиковую карту, чтобы отделить батарею от металлической средней рамки.

Батарея прочно приклеена к телефону. При повторной установке батареи плотно прижмите её к клеевой полосе.

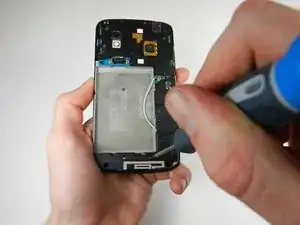

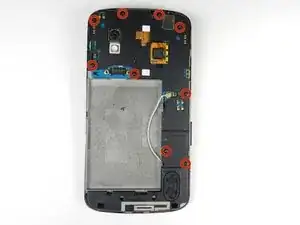

Удалите девять винтов Phillips длиной 4.6 мм, размер #000. Аккуратно поднимите пластиковую крышку.

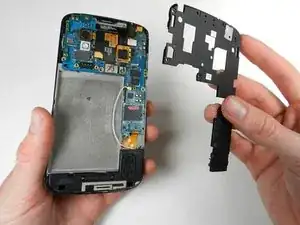

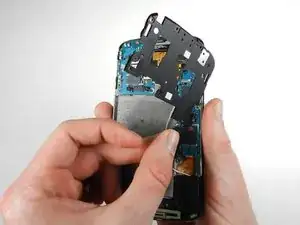

Средняя рамка удерживается двумя защёлками, по одной с каждой стороны. Используйте пластиковую лопатку, чтобы освободить каждую сторону, затем аккуратно приподнимите и отведите рамку.

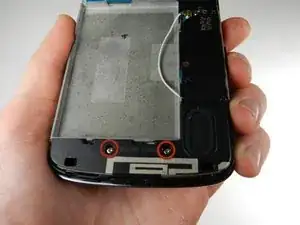

Удалите два винта длиной 4.8 мм, которые удерживают корпус динамика, используя отвертку Phillips 00.

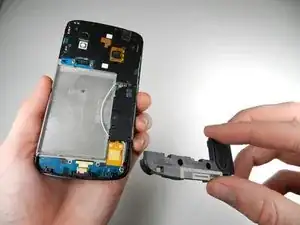

Осторожно подденьте динамик пластиковой лопаткой и выньте его из задней части телефона.

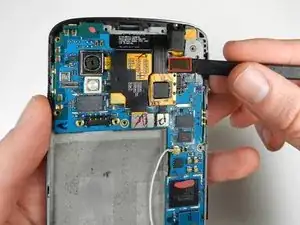

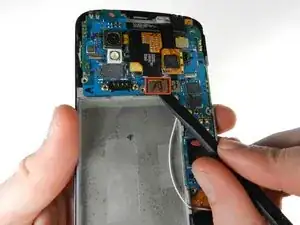

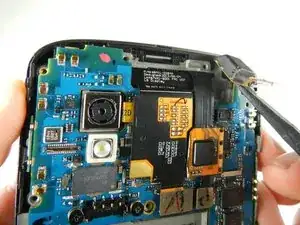

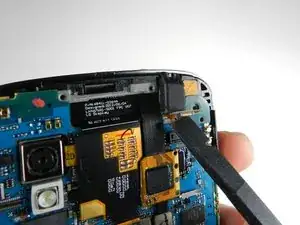

С помощью лопатки отоприте серый разъём в правом верхнем углу платы.

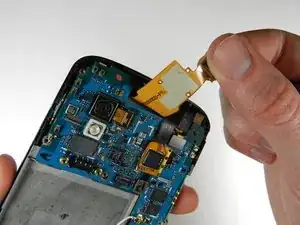

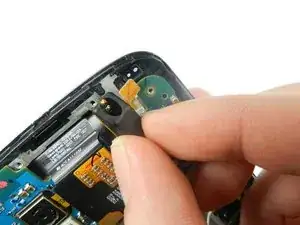

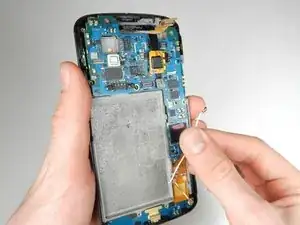

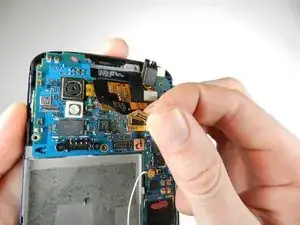

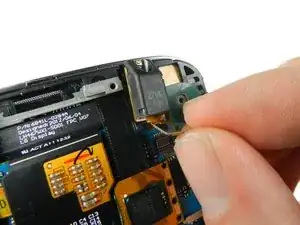

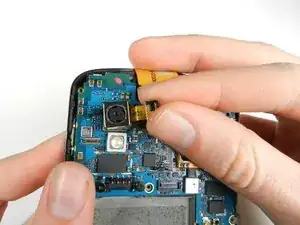

Осторожно поднимите разъём для наушников вверх и влево, чтобы вынуть его из платы.

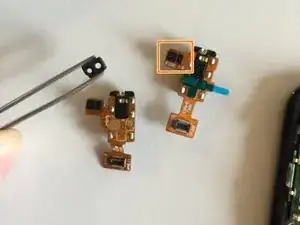

Разъём аудио, скорее всего, выйдет вместе с резиновой заглушкой датчика освещённости.

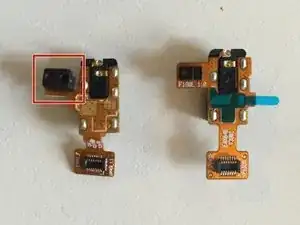

Снимите заглушку со старой детали и переместите её на новую. Убедитесь, что заглушка остаётся на месте при установке нового аудиоразъёма в телефон.

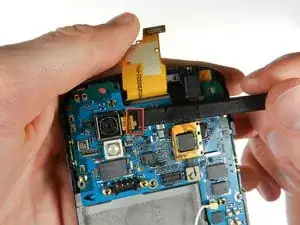

Осторожно подденьте металлическую защёлку лопаткой и приподнимите отключённую чёрную крышку.

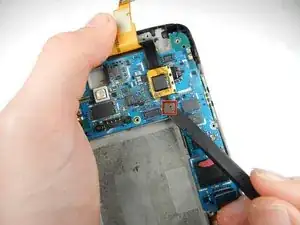

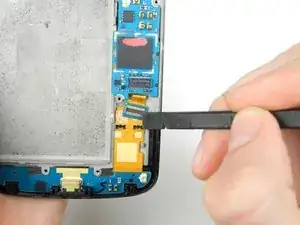

С помощью лопатки аккуратно подденьте чёрную защёлку, соединяющую камеру с платой.

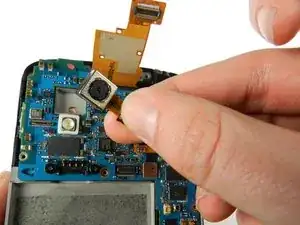

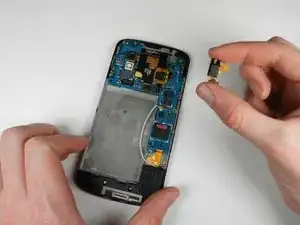

Поднимите камеру из гнезда.

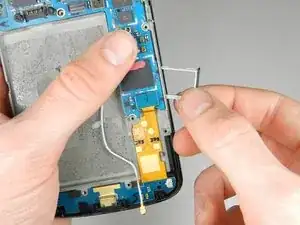

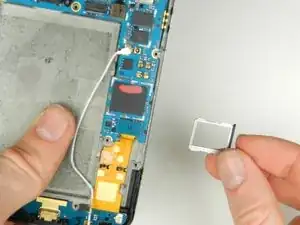

Удалите SIM-карту и металлический лоток для SIM-карты.

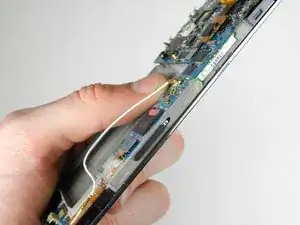

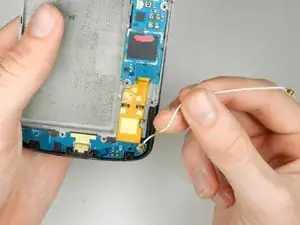

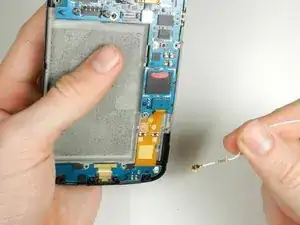

Снимите белый антенный соединительный кабель, который соединяет плату с нижним правым углом телефона, аккуратно потянув за него.

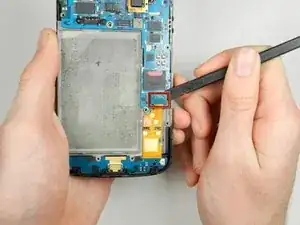

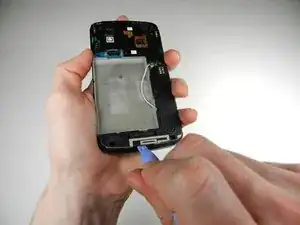

С помощью лопатки снимите защёлку, расположенную в нижнем правом углу платы, которая прикрепляет плату к переднему дисплейному модулю.

Снимите последнюю защёлку, соединяющую плату с передним дисплейным модулем, расположенную в верхнем правом углу платы, с помощью лопатки.

После снятия этой защёлки крышка освободится и отпрянет от платы.

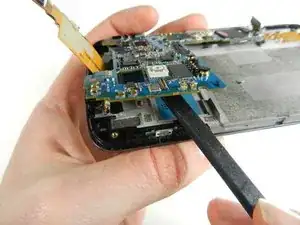

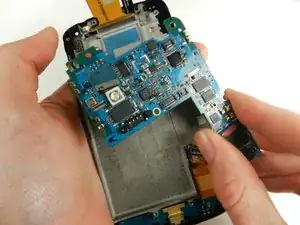

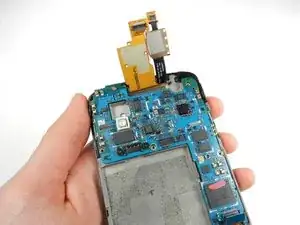

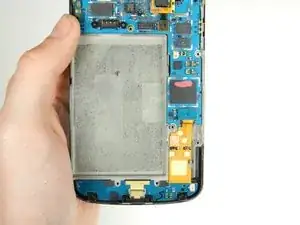

С помощью лопатки аккуратно приподнимите материнскую плату от переднего блока дисплея.

Осторожно извлеките материнскую плату руками.

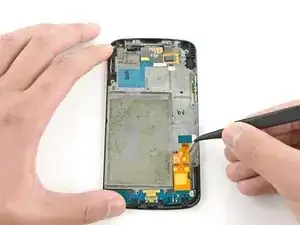

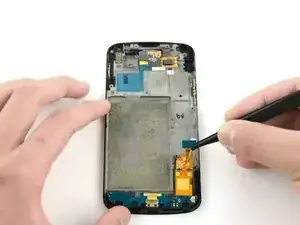

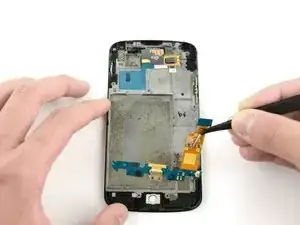

Удерживайте дочернюю плату пинцетом.

Аккуратно потяните вверх, чтобы вынуть разъём из корпуса зарядного порта.

Снимите дочернюю плату с блока дисплея.

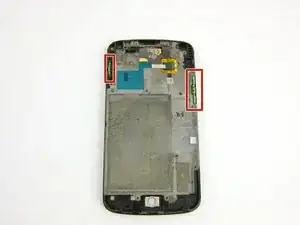

Снимите переключатели питания и регулировки громкости с блока дисплея.

Сравните старый блок дисплея с заменяемой деталью и убедитесь, что они совпадают. Если на новой детали отсутствуют какие‑либо мелкие компоненты, перенесите их со старого дисплея.
