Замена разъема для наушников LG V20

Нажмите кнопку в нижнем правом углу LG V20, чтобы открыть зажим, удерживающий заднюю крышку на задней панели телефона.

Снимите заднюю крышку.

Перед разборкой телефона разрядите аккумулятор ниже 25%. Заряженная литий-ионная батарея может воспламениться и/или взорваться при случайном проколе.

Вставьте лопатку или ноготь под аккумулятор в небольшое углубление на нижнем крае.

Не допускайте деформации или прокола аккумулятора.

Подденьте и снимите аккумулятор.

Снимите шестнадцать винтов Phillips #00 длиной 4 мм, которые крепят заднюю крышку к материнской плате.

Верхняя и нижняя части рамки плотно прилегают к средней рамке. Можно попробовать снять их вручную. Если это не удаётся, выполните следующую процедуру:

Используйте плоский конец лопатки и оказывайте давление на один из углов части рамки, пока не образуется небольшой зазор.

Переверните телефон и вставьте расширительный инструмент в образовавшийся зазор.

Продвигайте расширительный инструмент по зазору, пока часть рамки не выскочит из пластиковых фиксаторов.

Снимите часть рамки.

Повторите эту процедуру с частью рамки на другом конце телефона.

Внутри верхней части рамки находится небольшая серебристая решетка, закрывающая динамик. Она может выпасть, поэтому будьте осторожны, чтобы не потерять её.

Динамик прикреплен к крышке материнской платы. Используйте расширительный инструмент, чтобы поддеть его.

Крышка материнской платы удерживается на месте несколькими пластиковыми фиксаторами.

Используйте расширительный инструмент, чтобы поддеть крышку материнской платы в правом нижнем углу телефона, пока она не выскочит из пластикового фиксатора.

Продвигайте расширительный инструмент вдоль средней рамки и поверните его боком, чтобы разжать пластиковые фиксаторы, удерживающие крышку материнской платы.

Снимите крышку материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить гибкий кабель передней камеры.

Если вы планируете продолжить и снять сборку материнской платы, нет необходимости снимать переднюю камеру после её отключения. Однако, если вы не уверены, аккуратно снимите её пинцетом.

Используйте пинцет, чтобы аккуратно снять переднюю камеру. Будьте осторожны, захватывайте только корпус камеры, поскольку верхняя часть — это печатная плата датчика, прикрепленная только на клей (снятие повредит датчик).

Используйте плоский конец лопатки, чтобы отсоединить гибкий кабель левой задней камеры.

Вторая задняя камера снимется вместе с материнской платой, так как подключена с другой стороны.

Вы можете оставить переднюю камеру на месте, если будете аккуратны при снятии сборки материнской платы. Однако, если вы не уверены, аккуратно снимите её пинцетом.

Отсоедините гибкий кабель дисплея с помощью плоского конца лопатки.

Используйте острый конец лопатки, чтобы приподнять сборку материнской платы, пока вы не сможете надежно её захватить.

Осторожно поднимите и снимите сборку материнской платы.

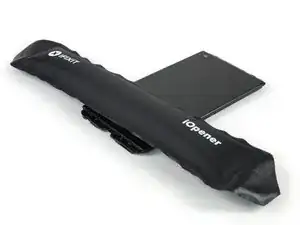

Используйте нагревательный инструмент iOpener, чтобы размягчить клей под разъемом для наушников и его гибким кабелем.

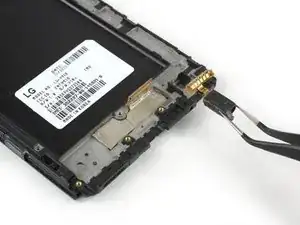

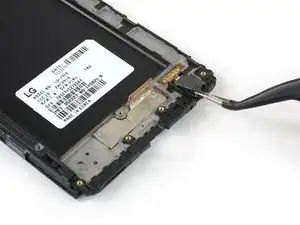

Используйте пинцет и аккуратно извлеките разъем для наушников, медленно потянув его вверх и из углубления.

Если гибкий кабель слишком прочно приклеен, возможно, потребуется повторно применить нагревательный инструмент iOpener, чтобы дополнительно размягчить клей.
