Замена динамика слухового отверстия LG V20

Перед разборкой телефона разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Вставьте лопатку или ноготь под аккумулятор в небольшое углубление на нижнем крае.

Будьте осторожны, чтобы не деформировать и не проколоть аккумулятор.

Подденьте и извлеките аккумулятор.

Удалите шестнадцать винтов Phillips #00 длиной 4 мм, крепящих заднюю крышку к плате.

Верхняя и нижняя секции рамки сильно держатся на средней рамке. Их можно оторвать руками. Если у Вас не получается, используйте следующую процедуру снятия:

Используйте плоский конец лопатки и надавите на один из углов секции рамки, пока не появится небольшой зазор.

Переверните телефон и вставьте медиатор в созданный зазор.

Проведите медиатором вдоль зазора, пока секция рамки не выйдет из пластиковых защелок.

Снимите секцию рамки.

Повторите эту процедуру с секцией рамки на другом конце телефона.

Внутри верхней секции рамки есть небольшая серебристая решётка, закрывающая динамик. Она может выпасть, поэтому будьте осторожны, чтобы не потерять её.

Динамик громкоговорителя прикреплён к крышке платы. Используйте медиатор, чтобы поддеть и отщёлкнуть его.

Крышка платы удерживается на месте несколькими пластиковыми защёлками.

Используйте медиатор, чтобы поддеть крышку платы в правом нижнем углу телефона, пока она не выйдет из пластиковой защёлки.

Проведите медиатором вдоль средней рамки и поверните его боком, чтобы открыть пластиковые защёлки, удерживающие крышку платы на месте.

Снимите крышку платы.

Используйте плоский конец лопатки, чтобы отсоединить шлейф передней камеры.

Если вы собираетесь далее снимать узел платы, снимать переднюю камеру после отсоединения не обязательно. Однако если вы сомневаетесь, аккуратно снимите её пинцетом.

Используйте пинцет, чтобы аккуратно извлечь переднюю камеру. Осторожно захватывайте только корпус камеры, так как верхняя часть — это плата сенсора и приклеена (снятие повредит сенсор).

Используйте плоский конец лопатки, чтобы отсоединить шлейф левой задней камеры.

Вторая задняя камера выйдет вместе с платой, поскольку она подключена с другой стороны.

Вы можете оставить переднюю камеру на месте, если аккуратно снимаете узел платы. Однако если вы сомневаетесь, аккуратно снимите её пинцетом.

Отсоедините шлейф дисплея плоским концом лопатки.

Используйте заострённый конец лопатки, чтобы приподнять узел платы, пока не сможете надежно за него ухватиться.

Аккуратно приподнимите и извлеките узел платы.

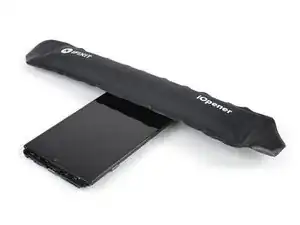

Используйте iOpener, чтобы ослабить клей под слуховым динамиком и его шлейфом.

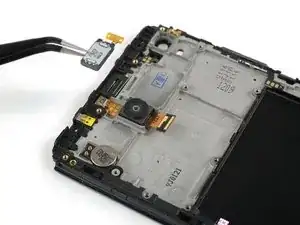

Используйте пинцет, чтобы аккуратно поднять и извлечь слуховой динамик из устройства.

Особенно бережно обращайтесь с небольшим шлейфом, прикреплённым к нему.
