Замена материнской платы LG V20

Перед разборкой телефона разрядите аккумулятор до уровня ниже 25%. Заряженный литий-ионный аккумулятор при случайном проколе может загореться и/или взорваться.

Подденьте аккумулятор лопаткой или ногтем в небольшом вырезе на нижнем крае.

Будьте осторожны, чтобы не деформировать и не проколоть аккумулятор.

Подденьте и извлеките аккумулятор.

Удалите шестнадцать винтов Phillips #00 длиной 4 мм, крепящих заднюю крышку к материнской плате.

Верхняя и нижняя секции рамки очень плотно прилегают к средней рамке. Их можно оторвать вручную. Если у Вас не получается, используйте следующую процедуру снятия:

Используйте плоский конец лопатки и надавите на один из углов секции рамки, пока не образуется небольшой зазор.

Переверните телефон и вставьте медиатор в созданный зазор.

Проведите медиатором вдоль зазора, пока секция рамки не отщелкнется из пластиковых защёлок.

Снимите секцию рамки.

Повторите эту процедуру с секцией рамки на другом конце телефона.

Внутри верхней секции рамки находится небольшая серебристая решётка, закрывающая динамик. Она может выпасть, поэтому аккуратно храните её, чтобы не потерять.

Динамик приклеен к крышке материнской платы. Используйте медиатор, чтобы поддеть и приподнять его.

Крышка материнской платы удерживается несколькими пластиковыми защёлками.

Используйте медиатор, чтобы поддеть крышку материнской платы в правом углу в нижней части телефона, пока она не отщелкнется из пластиковой защёлки.

Проведите медиатором вдоль средней рамки и поверните его в сторону, чтобы открыть пластиковые защёлки, удерживающие крышку материнской платы.

Снимите крышку материнской платы.

Используйте плоский конец лопатки, чтобы отключить гибкий кабель передней камеры.

Если Вы собираетесь продолжить и извлечь блок материнской платы, после отключения переднюю камеру снимать не обязательно. Однако, если Вы не уверены, аккуратно снимите её пинцетом.

Используйте пинцет, чтобы аккуратно снять переднюю камеру. Захватывайте только корпус камеры, так как верхняя часть — это плата датчика, приклеенная клеем (снятие повредит датчик).

Используйте плоский конец лопатки, чтобы отключить гибкий кабель левой задней камеры.

Вторая задняя камера выйдет вместе с материнской платой, так как она подключена с другой стороны.

Переднюю камеру можно оставить на месте, если Вы аккуратно извлекаете сборку материнской платы. Если Вы не уверены, аккуратно снимите её пинцетом.

Отключите шлейф дисплея плоским концом лопатки.

Используйте заострённый конец лопатки, чтобы приподнять сборку материнской платы, пока не появится надёжный захват.

Аккуратно приподнимите и извлеките сборку материнской платы.

Переверните сборку материнской платы и используйте плоский конец лопатки, чтобы аккуратно отключить гибкий кабель задней камеры.

Используйте пинцет, чтобы извлечь заднюю камеру.

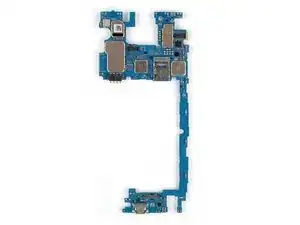

Остаётся только материнская плата.

Убедитесь, что Вы не забыли SIM-карту.
